Заземление в частном доме

Для создания хорошего и надежного заземления в частном доме есть очень простое и удобное в реализации решение, гарантирующее результат на сотню лет. Это монтаж заземления дома с помощью готового, быстро сборного комплекта заземления, разработанного специально для такого применения.


Комплект заземления ZANDZ ZZ-6      (для монтажа кувалдой)

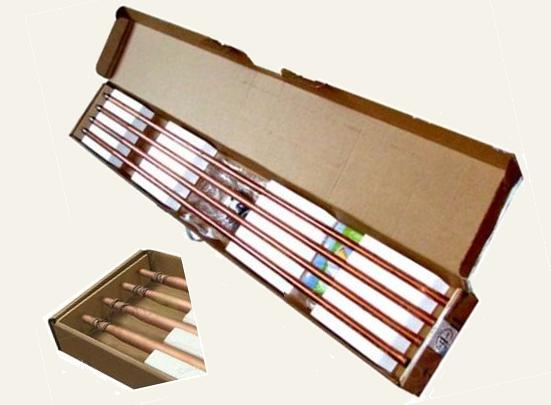

Комплект упакован в коробку из крепкого картона размером 155х25х7 см. и весом 12 кг. с пластиковой ручкой для переноски. Внутри коробки находятся детали комплекта заземления, а также руководство по монтажу и пара фирменных наклеек для размещения на дверце электрощита или на другой плоской поверхности по усмотрению покупателя

Цена комплекта - 10 030 руб. НДС в т.ч.


Комплект заземления EZETEK EZ-6      (для монтажа вибромолотом)

6-метровый комплект для организации заземления в частном доме, на дачном участке. Состоит из четырех омедненных, монтирующихся друг с другом штырей и крепежно-забивочных аксессуаров. Данного комплекта достаточно для организации заземления в среднем дачном доме при условии монтажа в мягких глинистых грунтах.

Цена комплекта - 6 785 руб. НДС в т.ч.



Достоинства

Основной элемент любого заземляющего устройства – заземлитель, представляет собой металлическую конструкцию, смонтированную в грунт. Заземлитель, получаемый из комплекта "Заземление в частном доме" - это одиночный сборный глубинный заземляющий электрод, состоящий из четырёх 1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:
  • Срок службы до 100 лет
  • Простой монтаж силами одного человека. Для строительства заземлителя необходимой длины 1,5-метровые штыри заглубляются в землю друг за другом с помощью ударного ручного инструмента (кувалды). Для подключения проводника до электрощита используется болтовой зажим.
  • Минимальная площадь, занимаемая заземлителем позволяет монтировать его в подвалах домов, либо в близости от стен в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.
  • Не требуется сварка
  • Качество заземления не зависит от погоды и времени года

Ограничения по применению

Комплект "Заземление в частном доме" предназначен для монтажа в мягких глинистых грунтах (например, суглинках). Затруднителен, но допустим, монтаж в плотных глинистых грунтах (например, тяжелая глина).

Невозможен монтаж в твёрдых песчаных и каменистых грунтах.

Данное ограничение связано с малой энергией удара ручного инструмента (кувалды), применяемой при монтаже.
Предлагаем воспользоваться профессиональными модульно-штыревыми заземлениями, не имеющими ограничений по применению в песчаных и плотных глинистых грунтах. Для монтажа в каменистых и болотных грунтах предназначено электролитическое заземление.

Приборы для измерения сопротивления заземления:



Состав комплекта ZANDZ ZZ-6


Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые друг с другом.

  1. Штырь заземления омедненный безмуфтовый
    ( D = 17 мм / L = 1,5 м) 4 штуки

    Основа комплекта - штырь длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один из концов сужен, в другом конце сделано глухое отверстие для соединения штырей друг с другом (для увеличения суммарной длины электрода).

    При монтаже соединение автоматически запрессовывается, образуя очень надежный электрический и механический контакт.

    Для монтажа безмуфтовых штырей необходимо применять нагель, передающий ударную силу к центру стержня.
  1. Нагель для монтажа кувалдой 1 штука

    Нагель из закаленной стали предназначен для передачи энергии удара инструмента (кувалды) в центр штыря. При монтаже располагается в пазовой части штыря.

  1. Зажим для подключения проводника 1 штука

    Профилированный зажим из нержавеющей стали с болтами М8. Позволяет соединять стержень с заземляющим проводником - круглым проводом либо полосой (шириной до 40 мм).

    Возможно безопасное использование стального и оцинкованного проводника - для этого внутри зажима находиться прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.


Дополнительные материалы

Дополнительно потребуется только медный провод поперечным сечением 16 или 25 мм2 необходимой длины - для соединения смонтированного заземляющего электрода с электрощитом.

Для максимальной защиты глухого отверстия вверху штыря в уже смонтированном заземлителе можно воспользоваться силиконовым герметиком, наносимым в это отверстие. Он блокирует проникновение влаги и грязи к сердцевине штыря, полностью останавливая коррозию.





Монтаж заземлителя


Перед монтажом

При размещении заземлителя ВНУТРИ дома место монтажа определяется из соображений механической защищенности заземляющего проводника от этого заземлителя до электрощита в месте его прокладки, сухости помещения, удобства монтажа штырей в грунт. Наилучшим местом будет позиция в радиусе 0,5 метра от щита для достижения наименьшей длины проводника. Максимальная удаленность от щита не ограничена.

При размещении заземлителя ВНЕ дома нужно учесть, что заземляющий проводник должен быть уложен на глубину 0,5 - 0,7 метра в заранее выкопанный канал. Данная мера является обязательной и необходима для защиты проводника от механических повреждений во время эксплуатации и для минимизации погодного / сезонного влияния, что увеличивает его срок службы. Заземлитель монтируется в этом же канале. Ввод заземляющего проводника через стену производится внутри стальной трубы.

Необходимые материалы:
  • комплект «Заземление в частном доме»
  • медный провод / кабель поперечным сечением 16 или 25 мм2 необходимой длины
  • герметик силиконовый
Необходимые инструменты:
  • ударный ручной инструмент: кувалда или тяжелый молоток
  • два гаечных ключа или двое пассатиж (для затягивания болтов зажима)
Последовательность работ при монтаже заземления вне здания

  1. Вырыть канал глубиной 0,5 - 0,7 метра в месте укладки заземляющего проводника
  2. Провести монтаж заземлителя в подготовленном канале. В качестве инструкции по монтажу необходимо использовать список операций «Порядок проведения монтажа....»
  3. Уложить в канал заземляющий проводник
  4. Соединить заземлитель с проводником, используя зажим, идущий в комплекте
  5. Соединить проводник с электрощитом
  6. Засыпать канал грунтом

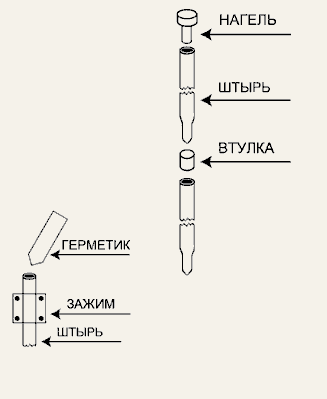

Порядок проведения монтажа заземлителя

Уплотняющие втулки из нержавеющей стали одеты на штыри для удобства транспортировки. Перед монтажом втулки необходимо снять.


Выполняемые операции:
  1. В отверстие штыря вставить нагель.
  2. Заглубить штырь в грунт, нанося удары инструментом по нагелю.
  3. Снять нагель и одеть на смонтированный штырь втулку (широкой частью вниз).
  4. Вставить в смонтированный штырь с одетой втулкой следующий штырь заостренной частью. Соединение самостоятельно запрессуется во время монтажа.
  5. Повторить этапы 1-4 до получения заземляющего электрода нужной глубины. Последний штырь необходимо оставить на 20 см над землей. На последний заглубленный штырь втулка не одевается.
  6. Установить зажим для подключения заземляющего проводника и, подключив сам проводник, закрутить болты зажима с максимальным усилием.
  7. Отверстие в штыре обильно залить герметиком во избежание попадания влаги.
Соединение заземления с электрощитом

Соединение производится медным проводником рекомендованным сечением 16 - 25 мм2. Например, специальным заземляющим проводником.

Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в комплект.


Выбор заземляющего устройства
Электрическое удельное сопротивление грунта является основным параметром для расчета заземления.

Обеспечение требуемых параметров

Заземлитель из комплекта «Заземление в частном доме» в глинистых грунтах (глина, суглинок) обеспечивает сопротивление заземления примерно:

ГрунтСопротивление заземления, Ом
Влажная глина4
Влажный суглинок6
Глина12
Суглинок16


Требования к качеству заземления

  • Если Вы не планируете подключать к заземлению молниезащиту и газовое оборудование:

    • при использовании системы ТТ (заземление, не имеющее электрического соединения с нейтралью источника тока) и применении УЗО с током срабатывания 100 мА необходимо иметь локальное заземление с сопротивлением не более 500 Ом (ПУЭ 1.7.59)

    • при использовании системы ТN-C-S:

      • в обычном глинистом грунте качественное локальное (повторное) заземление должно иметь рекомендованное сопротивление не более 30 Ом (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока (ориентируясь на ПУЭ 1.7.103))

      • в песчаном грунте качественное локальное (повторное) заземление должно иметь рекомендованное сопротивление не более 150 Ом (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока (ориентируясь на ПУЭ 1.7.103; для грунтов с сопротивлением более 500 Ом*м))

    При системе TN-C-S при подключении локального заземления к нейтрали трансформатора / генератора в такой системе суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). В песчаном грунте допустимо увеличение суммарного сопротивления заземления до 20 Ом. Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора).



  • Если заземление будет использоваться вместе с молниеприемниками:

    • в обычном глинистом грунте сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

    • в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п. 8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

    При этом заземлитель должен иметь в своем составе не менее 3-х вертикальных электродов, разнесенных друг от друга на расстояние не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.г).

  • Если заземление будет использоваться для подключения газового котла / газопровода:

    • в обычном глинистом грунте его сопротивление должно быть не более 10 Ом (ПУЭ 1.7.103; для всех повторных заземлений).
    • в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м).


    Заземлитель рекомендуется выполнять в виде одного электрода (точечное заземление).



Установка защитных устройств

Обращаем Ваше внимание на то, что заземление в частном доме / на даче - только одно из нескольких необходимых мероприятий по организации качественной системы электропитания в доме.

Использование заземления без защитных устройств (например, УЗО) - ОПАСНО.
