Модульно-штыревые заземления ZandZ

ZANDZ – торговая марка оборудования для создания высококачественных заземляющих устроств. Оборудование ZANDZ воплотило в себе технологии, основанные на современных знаниях, а также отечественном и иностранном опыте в области строительства и эксплуатации заземляющих устройств.

В качестве основных компонентов модульного заземления ZANDZ используется продукция производства GALMAR (Польша), как наиболее подходящая по качеству и ассортименту. Система управления качеством в компании GALMAR соответствует международному стандарту ISO 9001:2000, что подтверждается сертификатом TUV Management Service. Благодаря этому известный европейский производитель обеспечивает высочайшее качество своих изделий, что позволяет гарантировать продолжительный срок службы устройств на их основе: от 30 до 100 лет при любых условиях монтажа.

Заземление ZANDZ соответствует требованиям ГОСТ Р 50571.5.54-2013
(введен в действие с 01.01.2015).

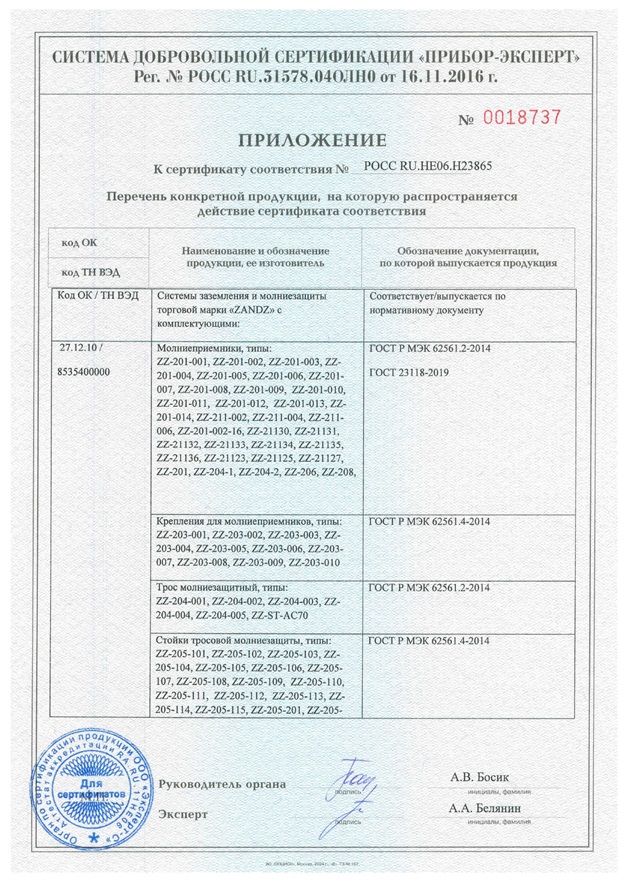

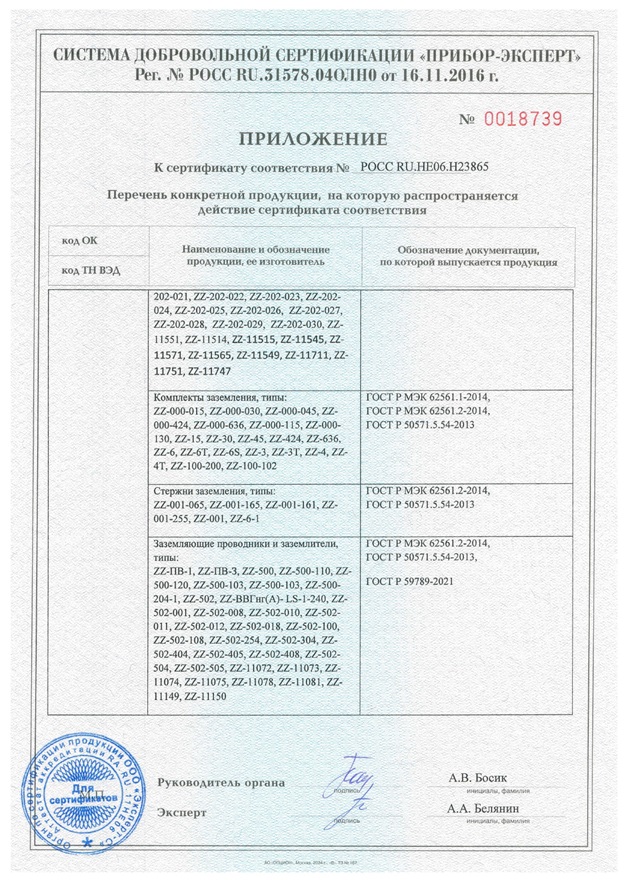

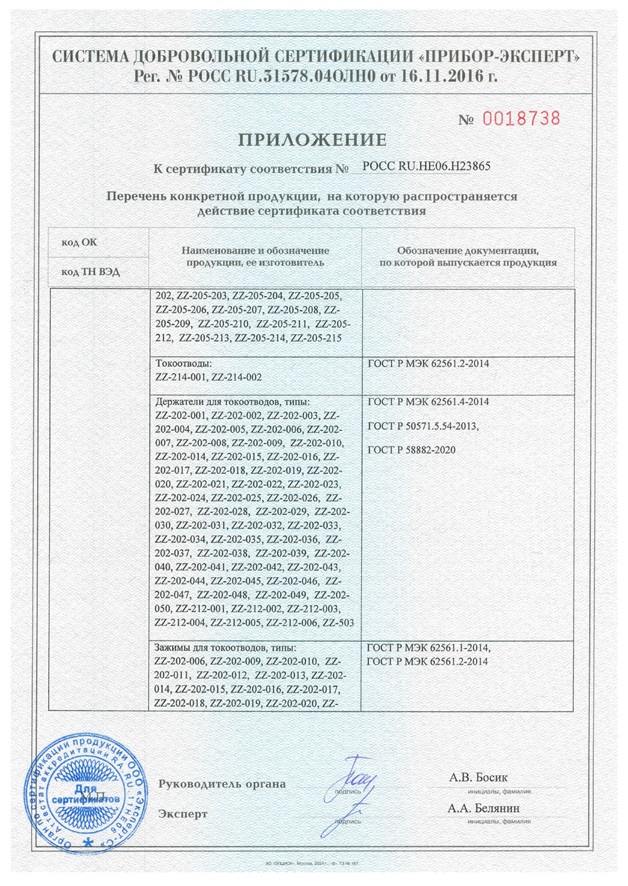

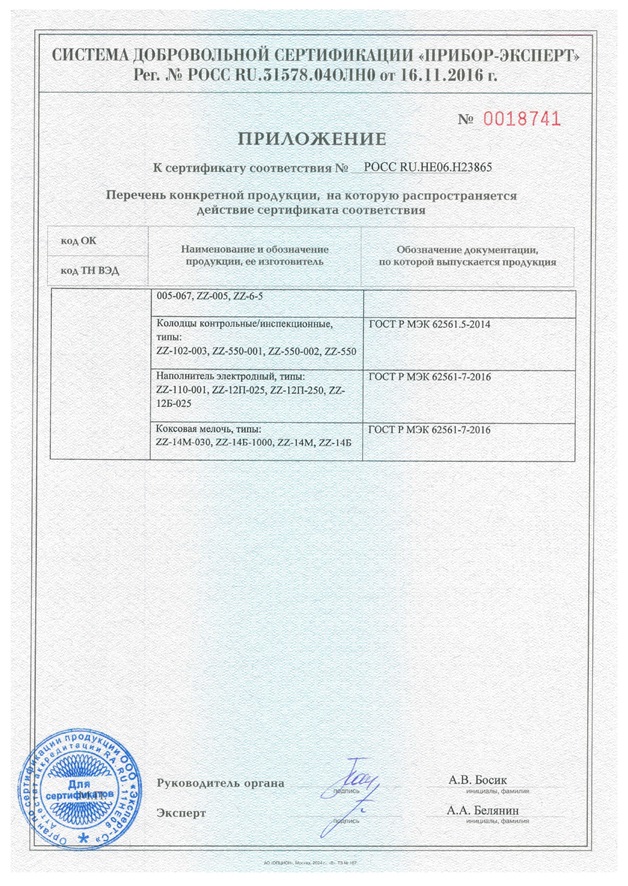

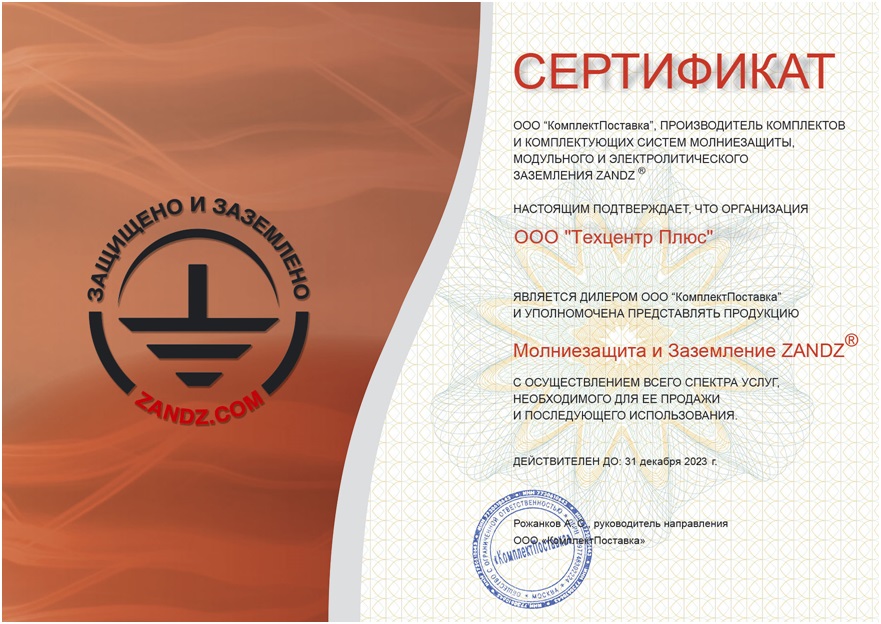

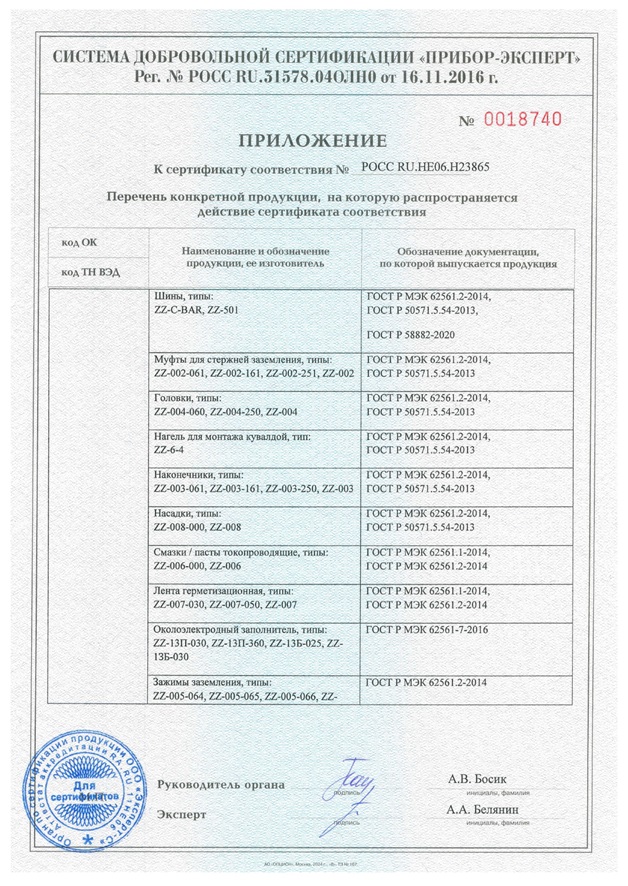

Сертификаты ZANDZ

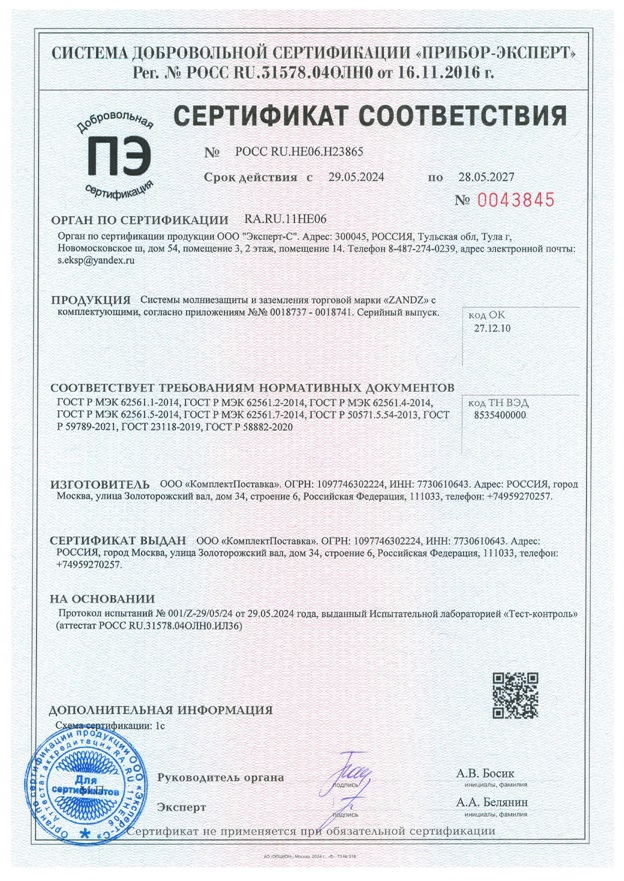

  • Сертификат соответствия
    (добровольная сертификация).

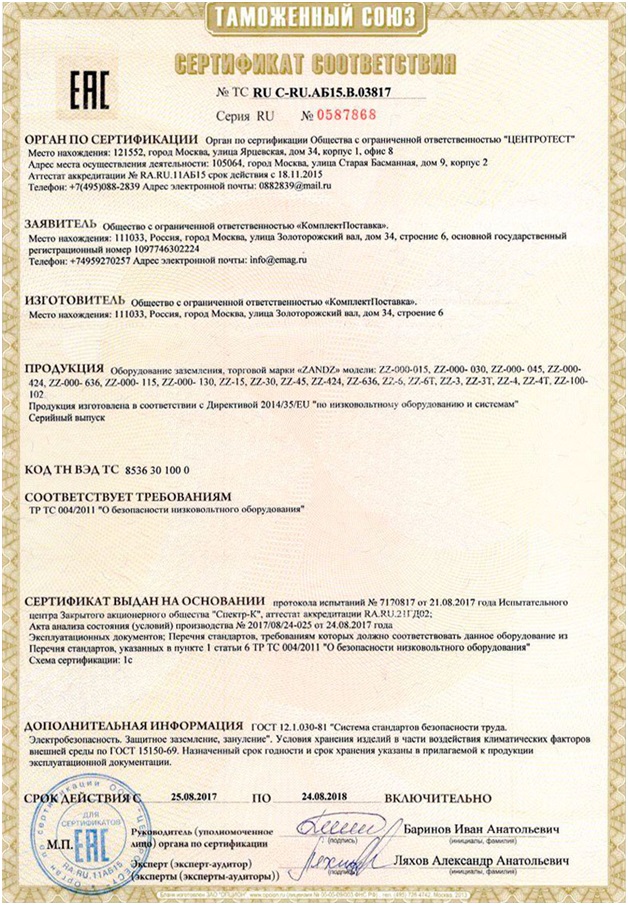

  • Сертификат соответствия требованиям
    регламента Таможенного союза.



В чём преимущество стержней GALMAR перед стержнями других производителей?

Рынок оборудования для заземления сегодня наполнен многообразием продуктов и решений от различных производителей из разных стран. Созданная в 1969 году польская компания GALMAR выбрала направление на достижение высочайшего качества изготовляемых изделий. Уникальные технологии омеднения, разработанные специалистами компании GALMAR, позволяют производить коррозиеустойчивые омедненные стержни, проволоку и полосу с гарантией минимум 30 лет. Благодаря своему трепетному отношению к качеству продукции, компания GALMAR является ведущим производителем оборудования для заземления и молниезащиты и по сей день.

Технологические процессы не стоят на месте и появление других производителей заземления вполне ожидаемо. Безусловно, у потребителя часто возникает вопрос: решение от какого производителя выбрать и не прогадать? Для того чтобы развеять все сомнения, рассмотрим важные характеристики оборудования для заземления и сравним заземлители производства GALMAR с продукцией других производителей.

  • Толщина омедненного покрытия

    Толщина омедненного покрытия штырей GALMAR составляет не менее 250 мкм в отличии от штырей других производителей, в среднем равная всего 100 мкм. В чем же разница?

    Дело в том, что при монтаже заземления камни, находящиеся в грунте могут повредить верхний слой стержней, что приведёт к возникновению коррозии. Толщина медного покрытия играет здесь ключевую роль. Проведенные исследования показывают, что для защиты от серьезных повреждений омедненного стержня при монтаже, медный слой должен быть не менее 250 мкм. В этом случае камни, встречающиеся в грунте на пути стержня, скользят по нему и не составляют существенного ущерба. В случае же с толщиной медного слоя 100 мкм, царапины нарушают защитный медный слой, оголяя стальную сердцевину стержня. Далее в этих местах возникает коррозия, которая разрушает стержень за несколько лет. На видеозаписи ниже представлены испытания механической прочности медного покрытия штыря заземления.

  • Испытание механической прочности покрытия штырей

    Помимо толщины, медное покрытие стержней GALMAR имеет отличительные адгезионные свойства и пластичность. Высокая величина адгезии обеспечивает отсутствие расслаивания и трещин при погружении штыря в грунт, а пластичность материала гарантирует сохранность покрытия при деформации штыря в процессе монтажа. Штыри других производителей, как правило, не проходят испытаний на пластичность, адгезию и механическую прочность.

    Слева штырь с медным покрытием 254 мкм, а справа с цинковым покрытием 99 мкм.
    Оба были извлечены из грунта (суглинок) спустя 10 лет. Разница очевидна

  • Резьба на стержнях заземления

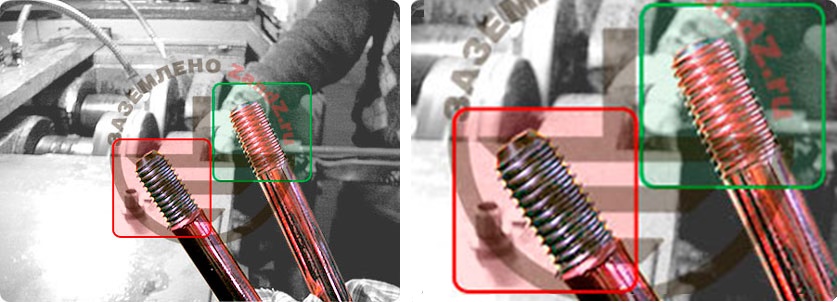

    Способ изготовления резьбы на стержнях заземления GALMAR отличается от стержней других производителей, резьба выполняется после нанесения омедненного покрытия. За счет адгезионных свойств меди выдавливание резьбы с использованием техники проката проходит без потерь для толщины покрытия и сохраняет его величину в 250 мкм. Это позволяет решать основную задачу омедненного покрытия - защищать металлический стержень от ржавления, сохраняя электромеханические свойства металла по всей длине заземлителя и продлевая срок службы вашего заземляющего устройства, чем не может похвастаться заземление других производителей.



  • Нанесение резьбы на штырь заземления

  • Упрочненная сталь

    Производителя GALMAR использует при изготовлении штырей упрочненную сталь, имеющую высокий предел прочности на разрыв в 600 МПа. Данный параметр отвечает за целостность стержня при его растяжении и позволяет устанавливать его в грунт на глубину до 40 метров с применением отбойного молотка.


    Прочитав о важных параметрах омедненных штырей, вы наверняка уже сделали свой выбор. Производитель GALMAR работает на долгосрочную перспективу, а не временное решение, именно поэтому выпускаемый продукт не теряет своих электрохимических свойств в течение длительного времени и гарантирует вам сохранность заземлителя до 100 лет! Торговая марка ZANDZ использует в своих комплектах из омедненной стали компоненты производителя GALMAR.



  • Монтаж штырей заземления GALMAR отбойным молотком для подстанций к Олимпийским играм 2014 в г.Сочи

    Выбор заземляющего устройства
    Электрическое удельное сопротивление грунта является основным параметром для расчета заземления.


    Состав комплектов модульной штыревого заземления ZANDZ

    Наименование 15 м 30 м 15 x 3 м 4 x 6 м
    Штырь заземления омедненный резьбовой (D14; 1,5 м), шт 10 20 30 16
    Муфта для штырей соединительная, шт 10 20 16 16
    Наконечник стартовый, шт 3 3 15 4
    Головка направляющая для насадки на вибромолот, шт 2 3 5 3
    Зажим универсальный для подключения заземляющего проводника, шт 3 3 15 4
    Смазка антикоррозийная токопроводящая, шт 1 1 1 1
    Лента антикоррозионная 30 мм х 10 м, шт 1 1 5 2
    Насадка на вибромолот (SDS max), шт 1 1 1 1


    Прайс-лист на комплекты модульно штыревого заземления:

    Комплект заземления Наименование Цена, руб., НДС в т.ч.
    15 м
    ZZ-000-015
    Комплект модульно-штыревого заземления универсальный
    (15 метров)
    23 895
    30 м
    ZZ-000-030
    Комплект модульно-штыревого заземления универсальный
    (30 метров)
    39 884
    6 м
    ZZ-6
    Комплект заземления в частном доме
    (6 метров)
    10 030
    15 x 3 м
    ZZ-000-045
    Комплект модульно-штыревого заземления многоэлектродный
    (15 электродов по 3 метра)
    65 490
    4 x 6 м
    ZZ-000-424
    Комплект модульно-штыревого заземления многоэлектродный
    (4 электрода по 6 метров)
    35 990
      * Оптовикам предоставляем скидки



    Вертикальные омедненные заземлители с резьбой

    Стальной тянутый штырь диаметром 14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения (электролиза) медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью.

    На краях штыря методом накатки нанесена резьба для соединения штырей с помощью соединительной муфты.

    Высококачественная сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую механическую функцию. Штыри обладают высоким пределом прочности на разрыв (600 Н/мм2) и заглубляются в грунт при помощи отбойного молотка на глубину до 40 метров.

    Толщина медного покрытия составляет не менее 0.25 мм по всей длине стержня (включая резьбу). Это гарантирует устойчивость медного слоя к изгибу, отслоению, сцарапыванию при монтаже. Особенно важную роль толщина покрытия играет на резьбовом участке, где более тонкий слой меди будет полностью разрушен от на грузок и трения с муфтой в процессе монтажа.

    Эти особенности гарантирует высокую коррозийную устойчивость штыря заземления и обеспечивают столь долгий срок службы (до 100 лет).

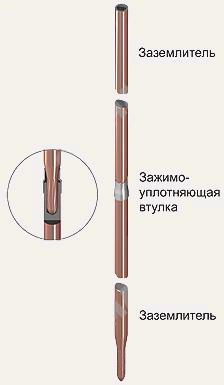

    Вертикальные омеднённые кованые заземлители c зажимо-уплотняющей втулкой Galmar

    Заземлитель из катанной стали с электролитически нанесенным покрытием меди чистотой 99.9% и толщиной 0.250 мм, составляющей молекулярное и неразрывное соединение со сталью. Стальной стержень отличается высокой прочностью на растяжение - 600 N/мм. Один из концов заземлителя сужен вследствие кования, благодаря чему стержень сохраняет своё защитное, медное покрытие по всей длине. Во втором конце заземлителя сделано отверстие для соединения заземлителей друг с другом и увеличения их длины.

    Стык соединения заземлителей обеспечен уплотняющей втулкой из нержавеющей стали, выполняющей одновременно укрепляющую роль. Втулка исключает возможные деформации пазовой части, возникшие во время погружения заземлителя. Один конец заземлителя сужен за счет горячей ковки, благодаря этому его можно забивать в землю без наконечника.

    Соединение заземлителя типа шпонка-паз выполняет требования европейского стандарта EN 50164-2 "Элементы системы молниезащиты (LPC) – Глава 2: Требования к токоотводам и заземлителям".

    Для забивания кованых зазаемлителей в грунт необходимо применять нагель, передающий ударную силу к центру стержня, а также бойки для механического или ручного погружения.

    Преимущества втулки:
    • уплотнение соединения типа шпонка - паз,
    • усиление механического соединения,
    • предотвращение деформации паза.

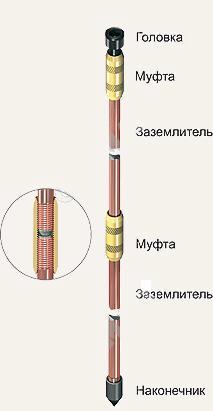

    Описание комплектующих для заземления на основе резьбовых штырей

    Стержень заземления:
    ZZ-001-065

      1 220 руб.
    это стальной тянутый стержень диаметра 14мм или 17мм, покрытый методом электролитического осаждения медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью. Сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую для зарывания электрода в почву механическую роль. Стержни обладают высоким пределом прочности на разрыв 600 Н/мм2 и могут быть погружены в грунт при помощи вибромолота на большую глубину (до 35 метров). Толщина медного покрытия составляет 0.250 мм по всей длине стержня, что гарантирует его устойчивость к изгибу, отслоению, сцарапыванию при монтаже. Что в свою очередь гарантирует высокую коррозионную устойчивость.

    Муфта соединительная:
    ZZ-002-061

      450 руб.
    Стержни соединяются друг с другом посредством муфты из латуни. Муфта изготовлена таким образом, чтобы стержни соприкасались друг с другом в самом центре муфты и движущая сила, необходимая зарыванию штырей в почву, муфте не передавалась. Таким образов не происходит рассеивания ударного импульса и также снимает с муфты механическую нагрузку. Кроме того муфта дополнительно защищает место соединения стержней и резьбу от почвенной коррозии.

    Наконечник:
    ZZ-003-061

      300 руб.
    СТАЛЬНОЙ. Используется в качестве части в составе электрода заземляющего для электрического соединения с землёй аппаратов, машин, приборов и других подобных устройств вместе с соединителями и другими элементами монтажа для уменьшения удельного сопротивления грунта при погружении (монтаже). Материал: Сталь 45; Длина наконечника: 42 мм; Диаметр стального наконечника: 20 мм; Резьба: внутренняя 5/8"-11UNC; Длина резьбы: 20 мм; Вес, 1шт.: Нетто - 0,045 кг.


    Приемная головка 5/8”-11UNC:
    ZZ-004-060

      300 руб.
    изготовлена из стали высокой прочности, благодаря чему можно использовать вибромолот при погружении стержня в грунт. Предназначена для упрощения процесса погружения стержней, для повышения безопасности работы как человека, так и инструмента. Размеры головки подобраны таким образом, чтобы движущая сила не повредила муфту, т.к. ударный импульс передается непосредственно стержню, минуя соединительную муфту.

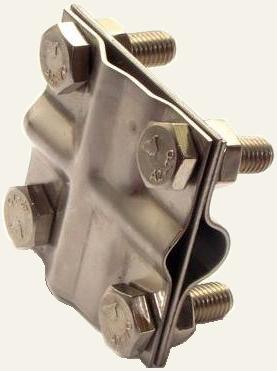

    Зажим для подключения проводника:
    ZZ-005-064

      590 руб.
    Профилированный зажим из нержавеющей стали с болтами М8. Позволяет соединять стержень с заземляющим проводником - круглым проводом либо полосой (шириной до 40 мм).
    Возможно безопасное использование стального и оцинкованного проводника - для этого внутри зажима находиться прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.

    Внимание: Все зажимы в почве следует предохранить с помощью антикоррозионной ленты.

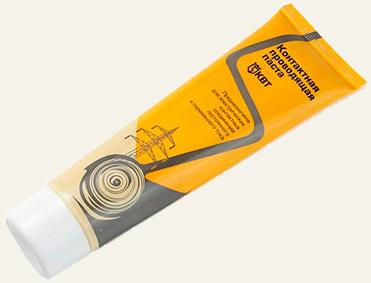

    Смазка антикоррозионная, токопроводящая:
    ZZ-006-000

      1 060 руб.
    применяется для уменьшения электрического сопротивления между стержнями и муфтой, а также дополнительной защиты соединения стержней в муфте от коррозии. Во время свинчивания стержней смазка наносится в полость муфты или на их резьбу. Смазку можно использовать в качестве смазочного вещества направляющей головки, облегчающего ее снятие после заглубления очередного стержня.

    Ленты для антикоррозионной, антибактериальной защиты мест соединения заземлителей с проводниками:

            30 мм х 10 м:
            ZZ-007-030
      1 140 руб.
            50 мм х 10 м:
            ZZ-007-050
      1 950 руб.
    применяемая в холодном состоянии лента остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается. Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высоко- герметичная в отношении воды, водянного пара и газа. Используется для защиты подземных и надземных труб, стержней, клапанов, арматуры, металлических фитингов от коррозии. Длина 10 метров.

    Насадка ударная SDS-max:
    ZZ-008-000

      2 550 руб.
    насадка для вибромолота передает усилие вибромолота на направляющую головку (на монтируемые стержни).

    Описание комплектующих для заземления на основе безмуфтовых штырей

    Стержень заземления безмуфтовый:
    GL-00085

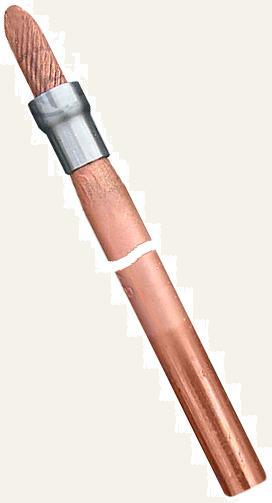

    Вертикальные омеднённые безмуфтовые (кованые) стержни заземления Galmar диаметром 14мм или 17мм c зажимо-уплотняющей втулкой изготовляются из катанной стали с электролитически нанесенным медным покрытием чистотой 99.9% и толщиной не менее 0.250 мм, составляющей молекулярное и неразрывное соединение со сталью. Стальная основа стержня отличается высокой прочностью на растяжение - 600 Н/мм.

    Один из концов стержня сужен вследствие ковки, благодаря чему он сохраняет своё защитное медное покрытие по всей длине. Кроме того, суженный конец позволяет погружать стержень заземления в грунт без специального наконечника. В другом конце сделано углубление для соединения стержней друг с другом и увеличения суммарной длины.

    На стыке стержней устанавливается втулка из нержавеющей стали, выполняющей одновременно уплотняющую и усиливающую соединение роли. Также втулка исключает возможные деформации пазовой части стержня, возникающие во время погружения в грунт.

    Для монтажа безмуфтовых (кованных) стержней Galmar необходимо применять нагель, передающий ударную силу к центру стержня.

    Нагель для безмуфтового стержня заземления:
    ZZ-6-4

    Нагель из закаленной стали предназначен для передачи энергии удара кувалдой или отбойным молотком в центр стержня. При монтаже располагается в пазовой части стержня.


    Для грунтов с высоким удельным сопротивлением

    Минеральный активатор грунта

    Минеральный активатор грунта, используется в качестве засыпки около электродного пространства в заземлениях, при укладке заземлителей в грунты, удельное сопротивление которых более 40 Ом*м.

    МАГ представляет собой сухую смесь на основе искусственного графита, и порошкового бентонита, модифицированную галогенидными активаторами, и поверхностно активной добавкой (ПАВ).

    При затворении водой образует нерастворимый электропроводящий гель, физические свойства которого не изменяются с течением времени.

    Применение МАГ обеспечивает снижение переходного сопротивления электрод-грунт, увеличения площади токоотдачи заземлителя, отсутствие эффекта морозного пучения грунта и выталкивания электрода из грунта, уменьшение скорости коррозии электрода.

    МАГ обеспечивает надежную и устойчивую работу во всех макроклиматических районах в условиях воздействия следующих климатических факторов:
        1) верхнее значение температуры окружающей среды: плюс 50 оС;
        2) нижнее значение температуры окружающей среды: минус 55 оС;
        3) верхнее значение относительной влажности 100% при температуре 35 оС.
    Категория климатического исполнения - 5 по ГОСТ 15150-69.


    Не забудьте   Сопутствующие материалы и комплектующие для изготовления токоотводов и заземлителей

    ! Оказываем услуги по монтажу модульно-штыревого заземления
    с выдачей паспорта заземляющего устройства и заключения электролаборатории

    Цены, указанные на сайте, не являются публичной офертой!
    Обращаем ваше внимание на то, что информация, указаннаяе на данном интернет-сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.
