Электролитическое заземление

    Стандартное решение (горизонтальное)     Комплект для нефтегазовой отрасли (вертикальный)
    Заземление с вертикальным электродом     Комплект для нефтегазовой отрасли (горизонтальный)
      Монтаж электролитического заземления

Стандартное решение (горизонтальное)

Электролитическое заземление ZANDZ предназначено для использования в вечномерзлых, каменистых или песчаных грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м), без применения специальной техники и насыпного грунта. Также на объектах, где по каким-то причинам невозможен монтаж заземляющих электродов на глубину более 1 метр, т.к. использование простых металлических электродов неэффективно из-за необходимости применять большое кол-во таких заземлителей (до 100).

Монтаж и расчёт такого заземления очень просты. Но за этой простотой кроются высокотехнологичные и современные решения, нацеленные только на бескомпромиссное качество результата.

Цена комплекта - 59 500 руб.

Достоинства электролитического заземления
  • электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
  • специальная смесь минеральных солей с патентованной добавкой:
    • не вызывает ускорения коррозии электрода
    • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
    • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
  • срок службы такого электрода составляет не менее 50 лет
  • малая глубина монтажа электролитического заземления (0,7 м) делает такой заземлитель очень универсальным к применению, без забот о влиянии на него вечномерзлого грунта (в частности, эффекта "выталкивания")

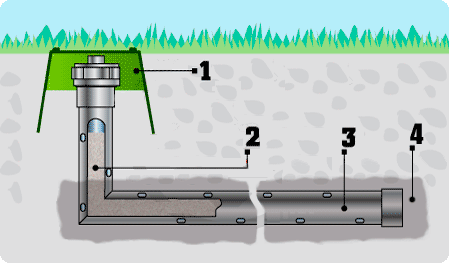

Принцип действия

Главный элемент электролитического заземления - полый электрод (труба) -образной формы с перфорацией в горизонтальной части, устанавливаемый в зоне протайки вечномерзлого грунта (на глубину 0,7 метра) и заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.
  1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Электрод - заземлитель
4. Заполнитель околоэлектродный

Особенность применения (образование талика)

Зона талика электролитического электродаИз-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой овал размером около 3 х 6 метров.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.

Комплект заземления ZZ-100-102

Этот вид заземления представлен готовым комплектом ZZ-100-102 (пр. Россия ), который содержит все, необходимые для монтажа заземляющего электрода, компоненты, легко сопрягаемые друг с другом.

Электрод - заземлитель

Электрод - заземлитель ( 1 штука )

Труба из нержавеющей стали в виде буквы “L” с перфорацией в горизонтальной части. Для соединения с заземляющим проводником используется полоса из нержавеющей стали S >= 90 мм², подсоединённые к трубе. Общая длина электрода = 3 метра.

Электрод в комплекте ZZ-100-102 уже наполнен специальной смесью минеральных солей.

Электрод - заземлитель

Заполнитель околоэлектродный ( 3 мешка )

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

Электрод - заземлитель

Колодец для обслуживания ( 1 штука )

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.



ZZ-100-102МВ (вертикальный) комплект электролитического заземления

Комплект электролитического заземления ZANDZ ZZ-100-102МВ предназначен для организации заземляющего устройства в грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м): вечномерзлых, песчаных, скальных без применения насыпного грунта.

Этот готовый комплект содержит все, необходимые для монтажа заземлителя, компоненты, легко сопрягаемые друг с другом.

Электрод монтируется вертикально в подготовленную скважину глубиной 3 метра.

Цена комплекта - 59 500 руб.

Достоинства электролитического заземления
  • электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
  • специальная смесь минеральных солей с патентованной добавкой:
    • не вызывает ускорения коррозии электрода
    • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
    • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
  • срок службы такого электрода составляет не менее 50 лет

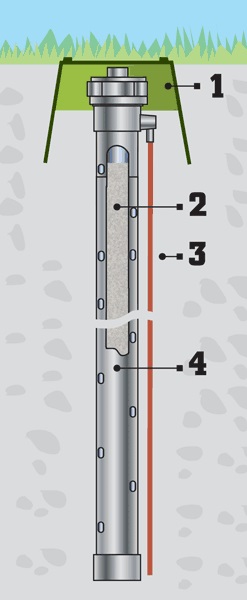

Принцип действия

Главный элемент электролитического заземления - полый электрод (труба) с перфорацией по всей длине, заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.
  1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Заполнитель околоэлектродный
4. Электрод - заземлитель
Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой круг вокруг электрода радиусом равным глубине этого электрода.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.
Комплектующие

Электрод - заземлитель

Электрод - заземлитель ( 1 штука )

Труба из нержавеющей стали с перфорацией по всей длине. Для соединения с заземляющим проводником используется медный канат S >= 70 мм² или полоса из нержавеющей стали S >= 90 мм², подсоединенные к трубе. Длина электрода = 3 метра.

Электрод уже наполнен специальной смесью минеральных солей.

Электрод - заземлитель

Заполнитель околоэлектродный ( 3 мешка )

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

Электрод - заземлитель

Колодец для обслуживания ( 1 штука )

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.

Зажим для подключения проводника ( 1 штука )
(комплектуется только при использовании электрода с медным канатом)

Профилированный зажим из нержавеющей стали с болтами М10. Позволяет соединять медный канат от электрода с заземляющим проводником - круглым проводом либо полосой (шириной до 40 мм).

Возможно безопасное использование стального и оцинкованного проводника - для этого внутри зажима находится прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.

Для предотвращения самоотвинчивания резьбовых соединений "болт-гайка" используются пружинные шайбы (шайбы Гровера / гровер-шайбы), установленные между поверхностью зажима и гайкой.

Электрод - заземлитель

Лента гидроизоляционная ( 1 штука )
(комплектуется только при использовании электрода с медным канатом)

Лента используется для защиты соединения (зажима) от почвенной и электрохимической коррозии путем полного вытеснения воды (влаги) из места соединения, без которой процесс коррозии невозможен. При этом лента не теряет своих физических и механических свойств в течении многих лет.

Изготовлена из нетканного синтетического волокнистого материала, пропитанного и покрытого нейтральным составом на основе насыщенного нефтяного углеводорода (петролатум) и инертного кремниесодержащего наполнителя. Остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается. Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высокогерметичная в отношении воды, водяного пара и газа.



Вес и упаковка комплекта ZZ-100-102МВ

Вес полного комплекта 115 кг.

Упакован в виде трех транспортных мест:
  • электрод
    0,1 * 0,1 * 3 (В*Ш*Г, м) весом 20 кг
  • заполнитель в мешках
    по 0,6 * 0,4 * 0,2 (В*Ш*Г, м) весом по 30 кг
  • колодец, зажим и лента в деревянном каркасе или коробке
    0,6 * 0,4 * 0,4 (В*Ш*Г, м) весом 3 кг


ZZ-100-102-6МВ-ГН219 (вертикальный) комплект для нефтегазовой отрасли

Комплект электролитического заземления ZANDZ ZZ-100-102-6МВ-ГН219 предназначен для организации заземляющего устройства в грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м): вечномерзлых, песчаных, скальных без применения насыпного грунта.

Этот готовый комплект содержит все, необходимые для монтажа заземлителя, компоненты, легко сопрягаемые друг с другом.

Благодаря особой комплектации рекомендуется к использованию на объектах нефтегазовой отрасли в условиях Крайнего Севера.

Электрод монтируется вертикально в подготовленную скважину глубиной 6 метров.

Цена комплекта - 226 800 руб.

Достоинства электролитического заземления
  • электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
  • специальная смесь минеральных солей с патентованной добавкой:
    • не вызывает ускорения коррозии электрода
    • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
    • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
  • срок службы такого электрода составляет не менее 50 лет
Принцип действия

Главный элемент электролитического заземления - полый электрод (труба) с перфорацией по всей длине, заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.
  1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Заполнитель околоэлектродный
4. Электрод - заземлитель
Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой круг вокруг электрода радиусом равным глубине этого электрода.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.
Комплектующие

Электрод - заземлитель

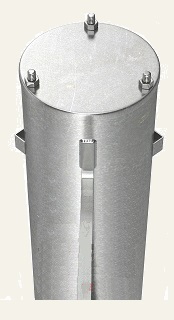

Электрод - заземлитель ( 1 штука )

Труба из нержавеющей стали марки 03Х18Н10 или аналогичной диаметром 219 мм и длиной 6 метров с перфорацией диаметром 2-3 мм по всей длине. Для соединения с заземляющим проводником используется отрезок полосы из нержавеющей стали марки 03Х18Н10 или аналогичной размерами 3*30 мм длиной 1 метр, присоединенной к корпусу электрода с помощью сварки.

Смесь минеральных солей поставляется в составе комплекта в отдельной упаковке.

Электрод - заземлитель

Заполнитель околоэлектродный ( 360 кг )

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

Электрод - заземлитель

Колодец для обслуживания ( 1 штука )

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.

Проводник соединительный (полоса из черной или нержавеющей стали) 25 метров


Полоса 3*30 мм используется в качестве проводника для соединения заземляющих электродов между собой в общую электрическую схему.

Полоса из нержавеющей стали имеет очень высокую коррозостойкость из-за использования стали марки 03Х18Н10 (или аналогичной) и имеет срок службы не менее 50 лет.



Вес и упаковка комплекта ZZ-100-102-6МВ-ГН219

Вес полного комплекта 705 ± 35 кг.

Упакован в виде четырёх транспортных мест:
  • электрод
    0,25 * 0,25 * 6 (В*Ш*Г, м) весом 310 ± 10 кг
  • заполнитель в мешках
    по 0,6 * 0,4 * 0,2 (В*Ш*Г, м) весом по 30 кг
  • колодец, зажим и лента в деревянном каркасе или коробке
    0,6 * 0,4 * 0,4 (В*Ш*Г, м) весом 3 ± 1 кг
  • проводник соединительный в бухте или хлыстах
    0,2 * 1 * 1 (В*Ш*Г, м) весом 24 ± 1 кг


ZZ-100-102-6МГ-ГН219 (горизонтальный) комплект для нефтегазовой отрасли

Комплект электролитического заземления ZANDZ ZZ-100-102-6МГ-ГН219 предназначен для организации заземляющего устройства в грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м): вечномерзлых, песчаных, скальных без применения насыпного грунта.

Этот готовый комплект содержит все, необходимые для монтажа заземлителя, компоненты, легко сопрягаемые друг с другом.

Благодаря особой комплектации рекомендуется к использованию на объектах нефтегазовой отрасли в условиях Крайнего Севера.

Электрод легко монтируется в подготовленную траншею глубиной всего 0,7 метра.

Цена комплекта - 226 800 руб.

Достоинства электролитического заземления
  • электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
  • специальная смесь минеральных солей с патентованной добавкой:
    • не вызывает ускорения коррозии электрода
    • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
    • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления
  • срок службы такого электрода составляет не менее 50 лет
Принцип действия

Главный элемент электролитического заземления - полый электрод (труба) с перфорацией по всей длине, заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.
  1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Заполнитель околоэлектродный
4. Электрод - заземлитель
Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой круг вокруг электрода радиусом равным глубине этого электрода.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока. Комплектующие

Электрод - заземлитель

Электрод - заземлитель ( 1 штука )

Труба из нержавеющей стали марки 03Х18Н10 или аналогичной диаметром 219 мм и длиной 6 метров в виде буквы "L" с перфорацией диаметром 2-3 мм по всей длине. Для соединения с заземляющим проводником используется отрезок полосы из нержавеющей стали марки 03Х18Н10 или аналогичной размерами 3*30 мм длиной 1 метр, присоединенной к корпусу электрода с помощью сварки.

Смесь специальных солей предварительно засыпана в электрод. По согласованию с заказчиком она может поставляться отдельно - в этом случае заполнение электрода производится непосредственно на объекте.

Электрод - заземлитель

Заполнитель околоэлектродный ( 360 кг )

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

Электрод - заземлитель

Колодец для обслуживания ( 1 штука )

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.

Проводник соединительный (полоса из черной или нержавеющей стали) 25 метров


Полоса 3*30 мм используется в качестве проводника для соединения заземляющих электродов между собой в общую электрическую схему.

Полоса из нержавеющей стали имеет очень высокую коррозостойкость из-за использования стали марки 03Х18Н10 (или аналогичной) и имеет срок службы не менее 50 лет.



Вес и упаковка комплекта ZZ-100-102-6МГ-ГН219

Вес полного комплекта 705 ± 35 кг.

Упакован в виде четырёх транспортных мест:
  • электрод
    0,25 * 0,8 * 5,2 (В*Ш*Г, м) весом 310 ± 10 кг
  • заполнитель в мешках
    по 0,6 * 0,4 * 0,2 (В*Ш*Г, м) весом по 30 кг
  • колодец, зажим и лента в деревянном каркасе или коробке
    0,6 * 0,4 * 0,4 (В*Ш*Г, м) весом 3 ± 1 кг
  • проводник соединительный в бухте или хлыстах
    0,2 * 1 * 1 (В*Ш*Г, м) весом 24 ± 1 кг

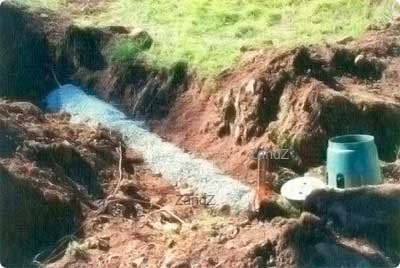

Монтаж электролитического заземления

Конструкция и технологии электролитического заземления обеспечивают максимальное удобство и простоту монтажа в вечномерзлых, каменистых и песчаных грунтах.

Процесс установки такого заземлителя:

  • не требует большого количества земляных работ (по сравнению с традиционными способами)
  • нет необходимости делать глубокие каналы для закладки заземляющего электрода (глубина всего 0.7 метра)
  • не нужна строительная техника. Весь монтаж выполняется двумя монтажниками за 3 часа.

- образный электрод с перфорацией по всей длине, заполненный специальной смесью солей, просто укладывается в ранее вырытый канал глубиной 0,7 метра и длиной 2,5 метра. После монтажа - электролитический электрод заземления не требует обслуживания в течении всего срока службы, обеспечивая требуемое сопротивление заземления в течении 50 лет.

Порядок проведения монтажа электролитического заземления



1. Вырыть канал глубиной 0,7 метра,
    шириной 20 см и длиной 2,5 метра.


2. Засыпать околоэлектродный заполнитель
    на дно канала слоем около 1 cм
    (один мешок).


3. Очистить электрод от предохраняющей
    транспортировочной пленки по всей
    длине. Уложить электрод в канал,
    так чтобы меньшая изогнутая часть
    трубы была направлена вверх.


4. Засыпать горизонтальную часть трубы
    электрода оставшимся околоэлектродным
    заполнителем (два мешка).
5. На вертикальную часть трубы электрода установить колодец для обслуживания.

6. Подсоединить к отводу электролитического электрода (0,5-метровому медному проводу) заземляющий проводник.
    Эта операция производится с помощью входящего в комплект электролитического заземления зажима.

7. Изолировать зажим с помощью гидроизоляционной ленты, входящей в комплект.

8. Засыпать канал грунтом. Люк колодца должен находится на уровне поверхности земли.

9. В электрод залить 5-7 литров воды. Такая мера необходима для ускорения выщелачивания соли из электрода.


По материалам страниц сайта ZandZ.ru: описание и монтаж .
Не забудьте   Сопутствующие материалы и комплектующие для изготовления токоотводов и заземлителей

Цены, указанные на сайте, не являются публичной офертой!
Обращаем ваше внимание на то, что информация, указаннаяе на данном интернет-сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Главная : Новости : Проекты : Оборудование : Партнеры : Контакты
© 2002-2017 ООО "Техцентр Плюс" г.Пермь, РФ, Все права защищены
Яндекс.Метрика
