Оптоволоконные системы передачи данных с IP-видеокамер на расстояния более 100 м

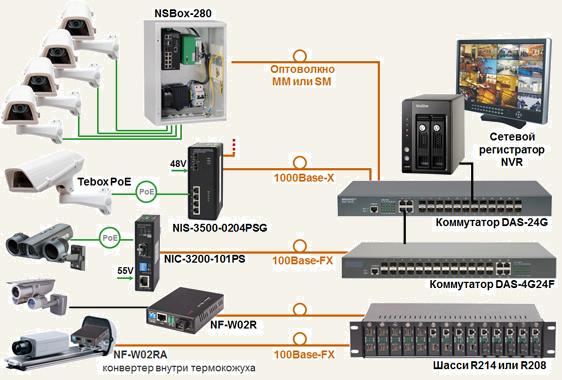

Локальная сеть для IP-видеонаблюдения строится по стандартной трехуровневой иерархической модели, которая включает в себя ядро, уровень агрегации и уровень доступа. Часто, из-за небольших масштабов сети, ядро и агрегация объединяются в один уровень. Ядро сети (сервер и массив дисков) обычно размещается внутри помещения и не требует специальных мер по защите от неблагоприятных факторов окружающей среды. Уровень доступа или коммутаторы доступа служат для подключения IP-видеокамер. Объекты или точки, запланированные для видеонаблюдения, чаще всего расположены на улице и расстояния до сервера обычно превышают критические 90-100м. Для решения проблемы удаленного подключения используются оптические линии связи или специальные VDSL2 модемы (Ethernet Extender) для медной пары qBRIDGE-307, qBRIDGE-307b, qBRIDGE-307i, qMAX-800V, NS-200/VE.




Устройства представляют собой медиаконвертеры и коммутаторы с оптическими портами. Предназначены для организации сетей IP-видеонаблюдения уровня доступа на удаленных объектах, то есть для получения и передачи данных с IP-видеокамер по оптическому кабелю.

Какое оборудование можно использовать в качестве устройств доступа для сетей IP-видеонаблюдения?

Некоторые интеграторы и инсталляторы систем безопасности используют недорогие модели известных телекоммуникационных брендов, забывая, что при построении сетей систем безопасности цена никогда не должна быть главным критерием выбора решения. Стандартные коммутаторы для телеком-рынка применяются в корпоративных сетях и в частном секторе. Устройства устанавливаются только внутри помещения, используют стандартные номиналы питания 5В DC или 220В AC, производятся из комплектующих самого низкого ценового диапазона из-за большой конкуренции на этом сегменте рынка. Гарантийный срок на такие изделия не превышает 12 месяцев. Заменить сгоревший коммутатор в офисе не представляет труда, тогда как найти и заменить коммутатор, установленный в монтажный шкаф, который закреплен где-то на опоре - довольно сложная задача. Поэтому некоторые производители выпускают специальные модели коммутаторов повышенной надежности.

Лучшим вариантом выбора коммутатора доступа является использование промышленных коммутаторов (Industrial Switch). Устройства предназначены для работы в жестких температурных условиях (-40~75°C) и в широком диапазоне значений питающего напряжения. Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку или стену. Среднее время наработки на отказ у таких устройств (параметр MTBF) порядка 200000 часов и гарантийный срок до 5 лет эксплуатации.

То же самое можно сказать про блоки питания для коммутаторов, инжекторов, IP-видеокамер, термокожухов. Рекомендуется использовать только блоки питания, специально разработанные для рынка систем безопасности или применять универсальные промышленные блоки питания, которые могут работать в любых экстремальных условиях. Так же при выборе блоков питания необходимо учитывать падение выходной мощности при высокой температуре окружающей среды.

Компания NSGate предлагает широкий спектр современного оборудования для построения надежных и производительных сетей IP-видеонаблюдения уровня доступа.

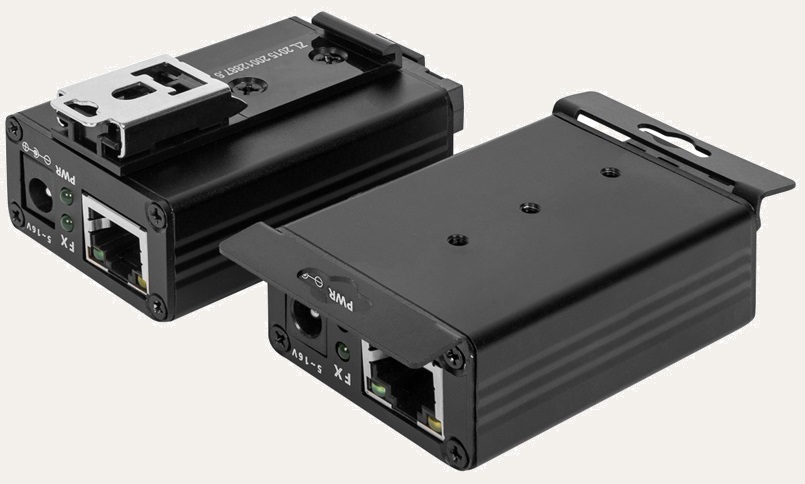

Медиаконвертеры для сетей IP-видеонаблюдения




NF-W02R

Одноволоконные 20 км
питание 12V/1A, пластик


NFG-SFP/R

1.25Gbps SFP слот
Ethernet 10/100/1000Base-T


NIC-3200

Промышленные медиаконвертеры
1-2 порта 10/100Base-TX


Промышленные коммутаторы | SFP Модули




NIS-3500
Hard
5-8 портов 10/100Base-TX
1-3 порта 10/100/1000Base-T/SFP Combo IEEE 802.3af/ 802.3at


NIS-3200
Light
5-8 портов 10/100Base-TX
1-2 порта 100Base-FX

SFP модули

Промышленные


PoE Коммутаторы | Инжекторы | Повторители



PoE коммутаторы

IEEE 802.3af/ 802.3at
Fast/ Gigabit Ethernet

PoE инжекторы

IEEE 802.3af/ 802.3at
Fast/ Gigabit Ethernet

PoE повторители

PoE-Удлинители
PoE Extender


Коммутаторы с оптическими портами




DAS-24G

20 x 1.25G SFP слота
4 x 10/100/1000M TX/SFP combo


DAS-26G

20x 100/1000M SFP +
4 100/1000M TP/SFP Combo + 2 10G SFP+


NFG-SFP24
2 x 100M SFP слота, 4 x 10/100Base-TX
4 10/100/1000M + 2 SFP/1000M слота


Уличное размещение коммутаторов доступа

Для уличного размещения IP-видеокамер и коммутаторов доступа необходимы специальные решения и меры по защите этого оборудования. NSBox

Для размещения коммутаторов доступа на улице мы предлагаем металлические запираемые монтажные шкафы с креплением на стену или на уличных столбах и мачтах. Шкафы комплектуются монтажной панелью, простым замком, кронштейнами для крепления на стену и необходимым количеством гермовводов. Дополнительно можно заказать крепеж на опору, навес от дождя, индивидуальный замок с ключами, крышку замка. Помимо коммутатора или конвертера внутри шкафа могут размещаться: выключатель, оптический кросс, промышленные источники питания (с аккумулятором или без аккумулятора), грозозащита, нагреватель с регулятором температуры, различные датчики.
