VDSL2 конвертер / модем qBRIDGE-307m

На складе ! 6 200 руб. Заказать

qBRIDGE-307m - простые и надежные VDSL2 конвертеры предназначены для расширения границ использования Ethernet по витой паре на дистанциях более 100 м. Такие устройства называют Ethernet Extender. Конвертеры позволяют получить соединение на скорости от 100 до 80 Mbps при длине линии до 300 м. Максимальная длина линии при диаметре жилы 0.5 мм составляет 1700 м. Соотношение скорости передачи и дальности связи приведено в таблице. Для соединений по схеме "точка-точка" достаточно установить на одном устройстве режим ведомого а на другом - ведущего с помощью лишь одного переключателя.

Конвертеры имеют один линейный порт VDSL2, один порт Ethernet и DIP-переключатели для настройки. (Новая модель qBRIDGE-308 содержит встроенный коммутатор Ethernet с поддержкой VLAN, QoS и Firewall). Предусмотрен выбор специальных режимов: обеспечения защиты от импульсных помех длительностью до 250 мкс, режим минимальной задержки пакетов и режим избыточного соотношения сигнал/шум в линии для обеспечения помехозащищенности.

Удобные и малогабаритные устройства можно размещать на столе или монтировать на стене с помощью специального кронштейна Clamp-307. Конвертер может быть установлен в шасси R217 на 17 устройств с питанием 220 VAC. Для питания отдельного устройства используется внешний адаптер 12V/1А.

Данное напряжение 12V используется для питания видеокамер наблюдения. Поэтому qBRIDGE-307m очень часто используется для организации систем IP-видеонаблюдения на удаленных объектах, т. е. для передачи данных с IP-видеокамер на расстояния более 100 м по двухпроводной медной линии (витой паре). Росту популярности в использовании добавляет неприхотливость конвертеров к качеству линии связи. Это может быть витая пара любого уровня, телефонная линия или даже коаксиальный кабель.

Модифицированная модель конвертера qBRIDGE-307b PoE имеет четыре порта Ethernet 10/100Base-TX и линейный порт VDSL2, выполненный в виде BNC разъема для подключения к коаксиальному кабелю и в виде двухконтактного терминального блока для подключения витой пары. Кроме передачи данных, эти конвертеры позволяет подавать питание по линии связи на удаленные IP-видеокамеры. При работе в таком режиме (Remote Power) питание 48-57VDC подается только на один центральный (CO) конвертер, который, в свою очередь обеспечивает подачу питания на линию VDSL. На другом конце линии конвертер CPE использует это питание для собственного потребления и обеспечивает питаним по технологии PoE PSE IP-видеокамеры в соответствии со стандартом IEEE 802.3at. Максимальная мощность, доступная для подключаемых устройств в этом режиме, достигает 30 Вт. Комплект qBRIDGE-307b PoE можно рекомендовать для подключения четырех IP-видеокамер через уже ранее проложенный коаксиальный кабель при необходимости замены аналоговых камер на сетевые.

Модель qBRIDGE-307m, работает в обычном температурном диапазоне 0°C ~ 55°C. Для работы вне помещения, устройства необходимо устанавливать в термобоксы или непосредственно в термокожухи IP-видеокамер. Если такой возможности нет, на объекте можно использовать конвертеры qBRIDGE-307i, которые выполнены в традиционном для промышленных сетевых устройств исполнение – защищенный (IP-30) корпус для монтажа на DIN-рейку и предназначены для работы в диапазоне температур от -20°C до +65°C. qBRIDGE-307i и qBRIDGE-307m полностью совместимы друг с другом, так как выполнены на едином чипсете. Таким образом,

на одном конце линии с жесткими температурными требования может использоваться qBRIDGE-307i, а на другом, где условия менее жесткие - qBRIDGE-307m, например, при подключении удаленных видеокамер к пульту охраны. Если удаленных камер несколько, то на пульте охраны может быть установлено шасси R208 с необходимым количеством qBRIDGE-307m.

Для уличного размещения оборудования (qBRIDGE-307m/ -307i) необходимо использовать металлические или пластиковые монтажные шкафы серии NSB с креплением на стену или на уличных столбах. Например, модель NSB-2020 имеет сверхкомпактный размер 200x200x120мм. Помимо коммутационного оборудования, внутри шкафа может размещаться вспомогательное оборудование: оптический кросс, промышленные источники питания, грозозащита, нагреватель с регулятором температуры, различные датчики.

Технология VDSL2 предназначена, в первую очередь, для объединения территориально разнесенных участков LAN, расстояние между которыми уже не позволяет использовать Ethernet на витой паре, но требуется высокая скорость передачи данных от 10 до 100 Mbps. Если расстояние между сегментами LAN от 300 до 1600 м, и между ними имеется хотя бы одна телефонная пара, то, установив два VDSL2 конвертера, вы получите тот же самый Ethernet 10/100 Mbps при сравнительно низких затратах.

Технические характеристики:

Порт VDSL2
  • Интерфейс: ITU-T G.993.1/ 993.2
  • Поддержка профилей 17a/ 30a для
    qBRIDGE-307m и qBRIDGE-307i
  • Скорость до 100 Мбит/с
  • Максимальная длина линии 1.7 км
  • Линейный код: DMT
  • Симметричный и ассиметричный режимы
  • Помехозащищенные режимы
  • Разъем RJ-45 для qBRIDGE-307
  • Разъем BNC для qBRIDGE-307b
Порт Ethernet
  • IEEE 802.3/802.3u/802.3x flow control
  • Autonegotiation & Auto-MDIX
  • Поддержка Half/Full duplex
  • Режим пересылки пакетов:
    Store-and-Forward
  • Максимальная длина кадра 1536
Общие характеристики
  • DIP переключатели для настройки
  • Светодиодные индикаторы состояния
  • Размеры qBRIDGE-307: 96x74x23 мм
  • Энергопитание: адаптер 12V/ 1А
  • Потребляемая мощность: 4.2 Вт
  • Шасси 2U для установки в 19" стойку R217 для qBRIDGE-307m

Соотношение скорости передачи и дальности связи на кабеле с диаметром жилы 0.5 мм
Ассиметричный режим
Длина линии   ( м ) 150 300 500 800 1000 1300 1500 1650
Скорость Mbps   (Down / UP) 100 / 87 87 / 74 75 / 62 44 / 28 39 / 13 28 / 6 26 / 3 22 / 1
Симметричный режим
Длина линии   ( м ) 150 300 500 800 1000 1300 1500 1650
Скорость Mbps   (Down / UP) 98 / 91 83 / 80 72 / 62 43 / 27 33 / 18 23 / 9 20 / 5 18 / 4


Модели Характеристики
qBRIDGE-307 VDSL2 конвертер: 1 LAN, CO/CPE, БП 12V/1А, 0°C~55°C   Снят с производства
qBRIDGE-307m VDSL2 конвертер: 1 LAN, CO/CPE, профили 17a/30a, БП 12V/1А, 0~55°C
qBRIDGE-307i VDSL2 конвертер: 1 LAN, CO/CPE, профили 17a/30a, БП 12V/1А, -20~65°C
qBRIDGE-307b PoE VDSL2 конвертер: 4 LAN PoE (CPE), BNC, профили 17a/30a, -40~75°C
qBRIDGE-307b PoL VDSL2 конвертер: 4 LAN PoE (CO), BNC, профили 17a/30a, -40~75°C
qBRIDGE-308 VDSL2 конвертер: 4 LAN, VLAN, QoS, Web-интерфейс, БП 12V/1А, 0~55°C

Варианты подключения

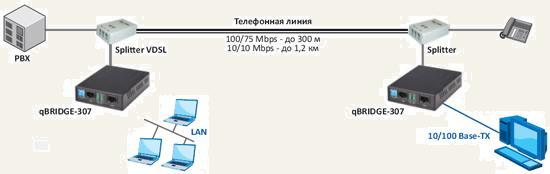

Устройства рассчитаны на использование существующей телефонной проводки и предназначены для применения в сетях офисных зданий, предприятий, жилых домов и других видах кампусных сетей. Для подключения телефонного аппарата к линии можно использовать различные VDSL/ADSL сплиттеры.

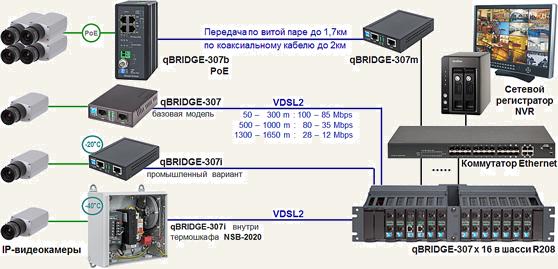

Отличным вариантом использования конвертеров qBRIDGE-307 является подключение распределенных (удаленных) IP-видеокамер к информационному сетевому центру по витой паре.

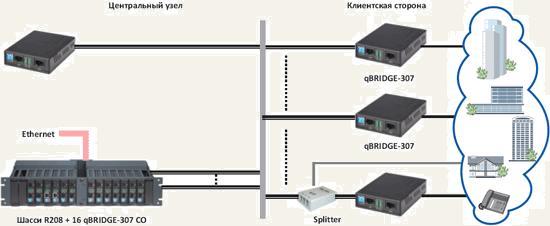

qBRIDGE-307 могут использоваться для соединений по схеме "точка-точка", а также для построения систем "точка-многоточка" при использовании шасси R208.
