IP-видеонаблюдение Уличные узлы доступа NSBox

Для уличного размещения IP-видеокамер и коммутаторов доступа необходимы специальные решения и меры по защите этого оборудования. Для размещения коммутаторов доступа на улице мы предлагаем металлические запираемые монтажные шкафы NSBox с креплением на стену или на уличных столбах и мачтах. Размер шкафа подбирается исходя из типа и количества размещаемого оборудования. Для большинства приложений подходящими будут типоразмеры 380x600x210, 380x380x210, 300x400x210 мм и 300x300x210 мм. В качестве материала корпуса используется сталь с полимерной окраской или нержавеющая сталь. Шкафы комплектуются монтажной панелью, простым замком, кронштейнами для крепления на стену и необходимым количеством гермовводов. Дополнительно можно заказать крепеж на опору, навес от дождя, индивидуальный замок с ключами, крышку замка.

Кроме коммутаторов, в состав размещаемого оборудования следует включить следующие модули:
  • Автоматический выключатель внешнего питания 220В
  • Надежные блоки питания различной мощности с выходным напряжением 12, 24, 48В DC для питания коммутаторов, инжекторов, термокожухов, IP-видеокамер и т.д.
  • Систему термостабилизации внутри шкафа для обеспечения безотказной работы при низкой температуре окружающей среды
  • Устройства грозозащиты линии питания 220В и портов Ethernet, включая линии PoE
  • Различные извещатели и датчики (вскрытия, удара, температуры, системы питания и т.д.)
  • Устройство мониторинга состояния датчиков и устройств доступа с поддержкой SNMP
  • Оптический кросс для подключения магистрального оптического кабеля к Uplink портам коммутатора, если установлен коммутатор с оптическими портами
  • Герметичные вводные устройства для электрических и оптических кабелей
Дополнительно могут быть востребованы следующие модули и компоненты:
  • Система бесперебойного питания с АКБ на 24 или 48В DC
  • Трансформаторы 220В / 25В различной мощности для питания поворотных видеокамер
  • Активные или пассивные инжекторы PoE, если коммутатор или конвертер не поддерживает PoE
  • Кронштейны и хомут для крепления монтажного шкафа на опору, навес от дождя, дополнительный замок с ключами, крышка замка, и т.д.

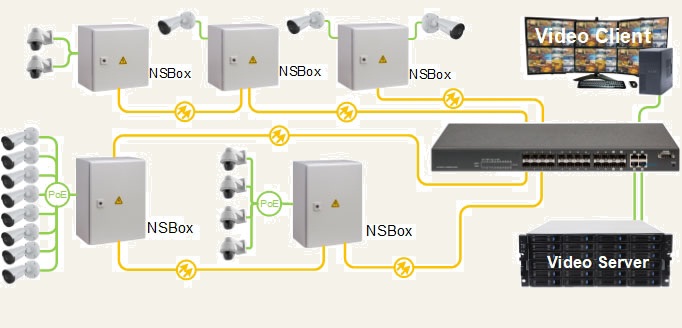

Оптимальным вариантом выбора коммутатора доступа для сетей IP-видеонаблюдения является использование промышленных коммутаторов, которые отличаются от стандартных повышенной защищенностью от пыли, грязи, вибраций. Устройства предназначены для работы в жестких температурных условиях (-40~75°C) и в широком диапазоне значений питающего напряжения (12~48VDC). Среднее время наработки на отказ у таких устройств (параметр MTBF) порядка 200000 часов и гарантийный срок до 5 лет эксплуатации.

То же самое можно сказать про блоки питания для коммутаторов, инжекторов, IP-видеокамер, термокожухов. Рекомендуется использовать только блоки питания, специально разработанные для рынка систем безопасности или применять универсальные промышленные блоки питания, которые могут работать в любых экстремальных условиях. Так же при выборе блоков питания необходимо учитывать падение выходной мощности при высокой температуре окружающей среды.

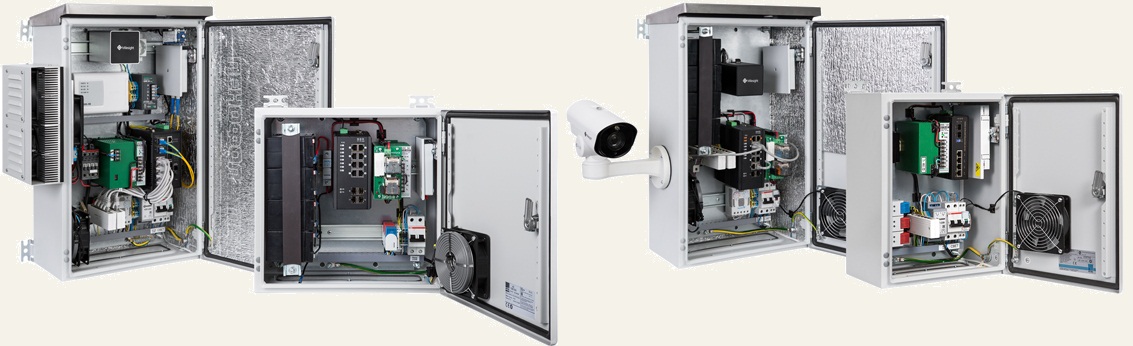

NSGate разработала линейку уличных узлов доступа для построения сетей IP-видеонаблюдения, руководствуясь следующими основными критериями:
  • Круглосуточная работа в уличных условиях
  • Отсутствие технического обслуживания
  • Гибкая комплектация для удовлетворения любых запросов заказчика

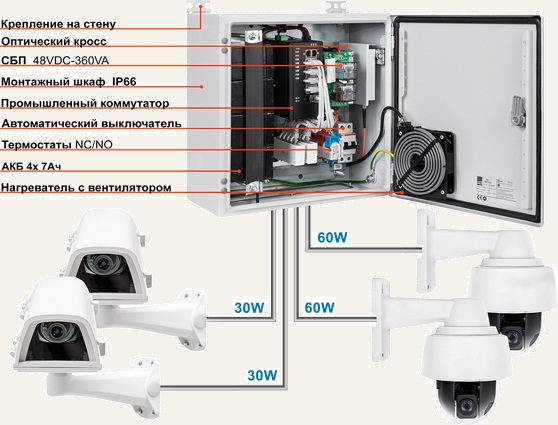

Узел доступа состоит из монтажного шкафа с установленным в нем коммутатором доступа и минимально необходимым комплектом модулей, позволяющим сразу включить узел в рабочее состояние. Узел доступа имеет одну входную линию внешнего питания 220В, от одного до восьми Ethernet каналов доступа для подключения IP-видеокамер и до трех Uplink Ethernet каналов для связи с другими узлами доступа или узлом агрегации (распределения). Связь с другими узлами доступа осуществляется по схеме "цепочка" или "кольцо". Связь с узлом агрегации осуществляется по схеме "звезда".

Uplink каналы могут быть как оптические, так и электрические (медные). Дальность связи по оптическому каналу, тип и количество волокон влияют на выбор только модели ffff устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые промышленные SFP модули, подходящие по скорости и типу оптического волокна. Дальность связи по медному каналу зависит от типа физической реализации Ethernet порта. Для стандартного интерфейса Ethernet 10/100/1000Base-T дальность связи составит не более 100 м по четырем парам стандартного кабеля категории 5/ 5E. Если Ethernet порт реализован как "расширенный" (Ethernet Extender) с помощью VDSL2 конвертера qBRIDGE-307x, дальность связи может быть до 1500 м по одной витой паре. Это может быть витая пара любого уровня, телефонная линия или даже коаксиальный кабель.

Преимуществом данного решения является минимизация издержек любого проекта по IP-видеонаблюдению на этапе проектирования отдельных деталей сетевого оборудования, систем климатической и электрической защиты и перехода к концепции макроблоков или узлов доступа. Узел доступа включает в себя не только оборудование для передачи данных, но и все необходимое для монтажа и эксплуатации этого оборудования. Такой подход позволяет проектировщику системы видеонаблюдения использовать готовое решение и концентрировать внимание непосредственно на топологии сети.


Декларация о соответствии ТР ТС на узлы доступа NSBox и аксессуары:
ТС N RU Д-RU.ОС01.В.01590




Информация для заказа
  1. Готовое решение под ключ.
    • Просто выбираем Базовые комплекты Узлов Доступа NSBox-xxxx.

  2. Конструктор.
    Вы можете сами подобрать комплектацию под ваш Узел Доступа. Для этого вам понадобятся:
    • Базовые комплекты монтажных шкафов NSB-xxxx
    • Коммутаторы, конвертеры, БП и SFP модули, которые вам понадобятся
    • Дополнительная комплектация NSBon-xx, при необходимости

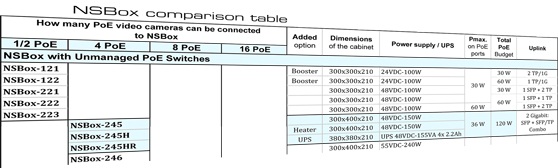

Базовые комплекты Узлов Доступа NSBox-xxxx.

NSBox с неуправляемыми коммутаторами Uplink по оптике 2 порта PoE

NSBox-121 SB1SG21P Узел доступа NSBox-121 NSB-3030H1F1, NIC-3200-102PCG, ИП AD1100-48F, Uplink 2 Gigabit (SFP слот + 10/100/1000M TP), 2 порта 10/100/1000M PoE 30W для IP-видеокамер
NSBox-121-H SB1SG21H Узел доступа NSBox-121-H NSB-3030F1, NIC-3200-102PCG, ИП AD1100-48F, Uplink 2 Gigabit (SFP слот + 10/100/1000M TP), 2 порта 10/100/1000M PoE 30W, без термостабилизации
NSBox с неуправляемыми коммутаторами Uplink по оптике 4 порта PoE

NSBox-244-61
60W x1
SB2SG61P Узел доступа NSBox-244-61 // NSB-3040H1F1, NIS-3200-204PSG61, ИП AD1240-48S/SR, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (3x PoE 30W + 1x High-Power PoE 60W)
NSBox-244-R61
60W x1
RB2SG61P Узел доступа NSBox-244-R61 // NSB-3838H1F1, NIS-3200-204PSG61, СБП 48VDC-240VA NSBon-30, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (3x PoE 30W + 1x High-Power PoE 60W)
NSBox-244-62
60W x2
SB2SG62P Узел доступа NSBox-244-62 // NSB-3040H1F1, NIS-3200-204PSG62, ИП AD1240-48S/SR, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (2x PoE 30W + 2x High-Power PoE 60W)
NSBox-244-R62
60W x2
RB2SG62P Узел доступа NSBox-244-R62 // NSB-3838H1F1, NIS-3200-204PSG62, СБП 48VDC-240VA NSBon-30, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (2x PoE 30W + 2x High-Power PoE 60W)
NSBox-244-64
60W x4
SB2SG64P Узел доступа NSBox-244-64 // NSB-3040H1F1, NIS-3200-204PSG64, ИП AD1360-48S/SR, Uplink 2 x100/1000M SFP слота, 4 порта 10/100/1000M PoE (4x High-Power PoE 60W)
NSBox-245 SB2SG45P Узел доступа NSBox-245 NSB-3040H1F1, NIS-3200-205PSG, ИП AD1150-48F, Uplink 2 Gigabit (SFP слот + TP/SFP combo), 4 порта 10/100/1000M PoE 30W для IP-видеокамер
NSBox-245-H SB2SG45H Узел доступа NSBox-245-H NSB-3040F1, NIS-3200-205PSG, ИП AD1150-48F, Uplink 2 Gigabit (SFP слот + TP/SFP combo), 4 порта 10/100/1000M PoE 30W, без термостабилизации
NSBox-245-R RB2SG45P Узел доступа NSBox-245-R NSB-3838H1F1, NIS-3200-205PSG, СБП 48VDC-155VA NSBon-23, Uplink 2 Gigabit (SFP слот + TP/SFP combo), 4 порта 10/100/1000M PoE 30W
NSBox с неуправляемыми коммутаторами Uplink по оптике 8 портов PoE

NSBox-182 SB1SG82P Узел доступа NSBox-182// NSB-3040H1F1, NIS-3200-208PSG Unmanaged, ИП AD1360-48S, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100/1000M PoE 30W для подключения IP-видеокамер
NSBox-182-H SB1SG82H Узел доступа NSBox-182-H// NSB-3040F1, NIS-3200-208PSG Unmanaged, ИП AD1360-48S, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100/1000M PoE 30W, без термостабилизации
NSBox-182-R RB1SG82P Узел доступа NSBox-182-R// NSB-3860H1F1, NIS-3200-208PSG Unmanaged, СБП 48VDC-240VA NSBon-30, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100/1000M PoE 30W для IP-видеокамер
NSBox-182-R6 RE1SG82P Узел доступа NSBox-182-R6// NSB-3860H2F1, NIS-3200-208PSG, СБП 48VDC-240VA NSBon-30, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100/1000M PoE 30W для IP-видеокамер
NSBox-182
EXTRA
SE1SG82P Узел доступа NSBox-182-E// NSB-3860H1F1, NIS-3200-208PSG Unmanaged, ИП AD1360-48S, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100/1000M PoE 30W для подключения IP-видеокамер
NSBox с неуправляемыми коммутаторами Uplink по оптике 16 портов PoE

NSBox-182
TWIN
SW2SG16P Узел доступа NSBox-182-W// NSB-3860H1F1, 2x NIS-3200-208PSG, ИП AD1500-55SR, Uplink 2 Gigabit SFP/TP Combo, 16 портов 10/100/1000M PoE 30W для подключения IP-видеокамер
NSBox с управляемыми коммутаторами L2/L2+ Uplink по оптике 4 порта PoE

NSBox-264 SB2SG64P Узел доступа NSBox-264 // NSB-3040H1F1, NIS-3500-3224PGE L2 Managed, ИП AD1150-48F, Uplink 2 x100/1000M SFP слота, 2 x10/100/1000M + 4 x10/100/1000M PoE 30W для IP-видеокамер
NSBox-264-H SB2SG64H Узел доступа NSBox-264-H// NSB-3040F1, NIS-3500-3224PGE L2 Managed, ИП AD1150-48F, Uplink 2 x100/1000M SFP слота, 2 x10/100/1000M + 4 x10/100/1000M PoE 30W, без термостабилизации
NSBox-264-R RB2SG64P Узел доступа NSBox-264-R// NSB-3838H1F1, NIS-3500-3224PGE L2 Managed, СБП 48VDC-155VA NSBon-23, Uplink 2 x100/1000M SFP слота, 2 x10/100/1000M + 4 x10/100/1000M PoE 30W
NSBox с управляемыми коммутаторами L2/L2+ Uplink по оптике 8 портов PoE

NSBox-480 SB4SG80P Узел доступа NSBox-480 // NSB-3838H1F1, NIS-3500-3408PGE L2 Managed, ИП AD1360-48S, Uplink 4 x100/1000M SFP слота, 8 портов 10/100/1000M PoE 30W для подключения IP-видеокамер
NSBox-480-R RB4SG80P Узел доступа NSBox-480-R// NSB-3860H1F1, NIS-3500-3408PGE L2 Managed, СБП 48VDC-240VA NSBon-30, Uplink 4 x100/1000M SFP слота, 8 портов 10/100/1000M PoE 30W для IP-видеокамер
NSBox-480-R6 RE4SG80P Узел доступа NSBox-480-R6// NSB-3860H2F1, NIS-3500-3408PGE, СБП 48VDC-240VA NSBon-30, Uplink 4 x100/1000M SFP слота, 8 портов 10/100/1000M PoE 30W для IP-видеокамер,
Контроль зависания и AutoRestart IP-видеокамер
NSBox-480
EXTRA
SE4SG80P Узел доступа NSBox-480-E// NSB-3860H1F1, NIS-3500-3408PGE L2 Managed, ИП AD1360-48S, Uplink 4 x100/1000M SFP слота, 8 портов 10/100/1000M PoE 30W для подключения IP-видеокамер
NSBox-281 SB2SC81P Узел доступа NSBox-281 // NSB-3040H1F1, NIS-3500-2208PC/NL-802 Managed, ИП AD1360-48S, Uplink 2 x1000M SFP слота, 8 портов 10/100M PoE 30W, Контроль зависания IP-видеокамер
NSBox-281-R RB2SC81P Узел доступа NSBox-281-R// NSB-3860H1F1, NIS-3500-2208PC/NL-802 Managed, СБП 48VDC-240VA NSBon-30, Uplink 2 x1000M SFP слота, 8 портов 10/100M PoE 30W, AutoRestart IP-видеокамер
NSBox-281-R6 RE2SC81P Узел доступа NSBox-281-R6// NSB-3860H2F1, NIS-3500-2208PC/NL-802, СБП 48VDC-240VA NSBon-30, Uplink 2 x1000M SFP слота, 8 портов 10/100M PoE 30W, AutoRestart
NSBox-280 SB2SC80P Узел доступа NSBox-280 // NSB-3040H1F1, NIS-3500-2208PCE L2 Managed, ИП AD1240-48S, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100M PoE 15.4W для подключения IP-видеокамер
NSBox-280-H SB2SC80H Узел доступа NSBox-280-H// NSB-3040F1, NIS-3500-2208PCE L2 Managed, ИП AD1240-48S, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100M PoE 15.4W для IP-видеокамер, без термостабилизации
NSBox-280-R RB2SC80P Узел доступа NSBox-280-R// NSB-3838H1F1, NIS-3500-2208PCE L2 Managed, СБП 48VDC-155VA NSBon-28, Uplink 2 Gigabit SFP/TP Combo, 8 портов 10/100M PoE 15.4W для IP-видеокамер
Комплект упаковки для транспортировки Узлов Доступа NSBox

CTN-1   Комплект упаковки 480х480х310мм для транспортировки Узлов Доступа NSBox (включен)
CTN-2   Комплект упаковки 710х480х310мм для транспортировки Узлов Доступа NSBox (включен)

Дополнительная комплектация NSBon-xx   (Заказывать отдельно)

NSBon-00R2383210Крепление внутри шкафа для оборудования. МН-210 x 1
NSBon-01R2584000Крепление шкафа на мачту/столб. Rittal
NSBon-02*R2361000Дождевая крыша/ козырек от прямых солнечных лучей, н/ж (300x210). Rittal
NSBon-03*R2472000Дождевая крыша/ козырек от прямых солнечных лучей, н/ж (380x210). Rittal
NSBon-04R2576000Ручка с замочным вкладышем, замок №3524Е, 2 ключа. Rittal
NSBon-05R4127010Концевой выключатель с держателем.
NSBon-06LBM2AC22Комплект для внутреннего освещения монтажного шкафа. NSBox Lighting
NSBon-08R2506100Розетка на DIN-рейку с заземляющим контактом.
NSBon-09*УЗМДР220Устройство защиты питающих линий 220В от скачков напряжения. УЗМ-220/УЗДР-220
NSBon-10*TУЗП-220Устройство защиты питающих линий 220В. УЗП-220
NSBon-11*TУЗП-320Устройство защиты питающих линий 220В. PV-III (AC320/5r + N-PE/5)
NSBon-12CEXP1FEPУстройство защиты линий Ethernet 10/100M + PoE, 1 порт. патч-корд 1 шт.
NSBon-13CEVP4FEPУстройство защиты линий Ethernet 10/100M + PoE, 4 порта, патч-корд 4 шт.
NSBon-14CEVP1GEPУстройство защиты линий Ethernet 10/100/1000M + PoE, 1 порт. патч-корд 1 шт.
NSBon-15CEVP4GEPУстройство защиты линий Ethernet 10/100/1000M + PoE, 4 порта. патч-корд 4 шт.
NSBon-16K064801TКонтроллер состояния антивандальных датчиков и напряжения питания, 1 Ethernet
NSBon-18FH75AC22Нагреватель с вентилятором для монтажного шкафа. NSBox Heating. 75W
NSBon-20*RS300D47Система бесперебойного питания на 48VDC-240VA/220VAC-300VA с АКБ 7Ач
NSBon-21*RS155A12Система бесперебойного питания на 12VDC-155VA с АКБ 2.2Ач
NSBon-22*RS155B22Система бесперебойного питания на 24VDC-155VA с АКБ 2.2Ач
NSBon-23*RS155C42Система бесперебойного питания на 48VDC-155VA с АКБ 2.2Ач
NSBon-28RS155C47Система бесперебойного питания на 48VDC-155VA с АКБ 7Ач
NSBon-30RS240C47Система бесперебойного питания на 48VDC-240VA с АКБ 7Ач
NSBon-31T2202401Трансформатор тороидальный ОСМ Т 220/24-0,1 IP55, 0.10кВА
NSBon-32T2202416Трансформатор тороидальный ОСМ Т 220/24-0,16 IP55, 0.16кВА
NSBon-33T2202425Трансформатор тороидальный ОСМ Т 220/24-0,25 IP55, 0.25кВА
NSBon-36*T2202425Система холодного старта 240VAС/18A
NSBon-37*TCM20048Система активного охлаждения монтажного шкафа. NSBox Cooling. 48VDC-200W
NSBon-50*RS500D47Система бесперебойного питания на 48VDC-500VA/220VAC-300VA с АКБ 7Ач
*) Отмеченные устройства поставляются только в составе NSBox-xxx или NSB-xxx, так как для них требуются дополнительные
     слесарные и/или электротехнические работы

Базовые комплекты монтажных шкафов NSB-xxxx

NSB-2020Шкаф 200x200x120 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-2031Шкаф 200x300x120 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-2030Шкаф 200x300x155 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-3030Шкаф 300x300x210 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-3040Шкаф 300x400x210 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-3838Шкаф 380x380x210 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-3860Шкаф 380x600x210 в комплектации [1] без нагревателя и оптического кросса H(-) F(-)
NSB-3040F1Шкаф 300x400x210 в комплектации [1, 3] без нагревателя с оптич. кроссом H(-) F(+)
NSB-3838F1Шкаф 380x380x210 в комплектации [1, 3] без нагревателя с оптич. кроссом H(-) F(+)
NSB-3860F1Шкаф 380x600x210 в комплектации [1, 3] без нагревателя с оптич. кроссом H(-) F(+)
NSB-3860F2Шкаф 380x600x210 комплект [1, 3] без термостабилизации, с оптическим кроссом/8FC H(-) F(+)
NSB-3040H1Шкаф 300x400x210 в комплектации [1, 2] с нагревателем, без оптич. кросса H(+) F(-)
NSB-3838H1Шкаф 380x380x210 в комплектации [1, 2] с нагревателем, без оптич. кросса H(+) F(-)
NSB-3860H1Шкаф 380x600x210 в комплектации [1, 2] с нагревателем, без оптич. кросса H(+) F(-)
NSB-3040H1F1Шкаф 300x400x210 в комплектации [1, 2, 3] с нагревателем и оптич. кроссом H(+) F(+)
NSB-3838H1F1Шкаф 380x380x210 в комплектации [1, 2, 3] с нагревателем и оптич. кроссом H(+) F(+)
NSB-3860H1F1Шкаф 380x600x210 в комплектации [1, 2, 3, 4] с нагревателем и оптич. кроссом H(+) F(+)
NSB-3860H2F1Шкаф 380x600x210 комплект [1, 2, 3, 4] с термостабилизацией и оптическим кроссом H(+) F(+)
NSB-3860H2F2Шкаф 380x600x210 комплект [1, 2, 3, 4] с термостабилизацией и оптич. кроссом/8FC H(+) F(+)
    [1] ВВОД: DIN-рейка 2-3шт; Гермовводы PG-7/9 6-12шт; Автомат 10A; Клеммы проходные 4-8шт
    [2] КЛИМАТ: Нагреватель 45-75W/220VAC; Термостаты НЗ/НО; Вентиляторы 120x25мм, 220VAC
    [3] ОПТИКА: Оптический кросс-4-FC/ST (гильзы, пигтейлы, адаптеры); Патчкорд FC/LC(SC)-SM(MM)
    [4] ИЗОLUX: Теплоизоляция из вспененного полиэтилена ПЕНОФОЛ
