Проводные системы передачи данных с IP-видеокамер
на расстояния более 100 м по витой паре или коаксиальному кабелю

Ядро сети (сервер и массив дисков) обычно размещается внутри помещения. Уровень доступа или устройства доступа служат для подключения IP-видеокамер. Объекты или точки, запланированные для видеонаблюдения, чаще всего расположены от сервера на расстояниях, превышающих критические 90-100м. Для решения проблемы удаленного подключения IP-видеокамер по двухпроводной медной линии (витой паре) или коаксиальному кабелю используются специальные модемы, выполненные по технологии VDSL2 (Ethernet Extender) и позволяющие передавать данные с IP-видеокамер на расстояния до 1,7 км.

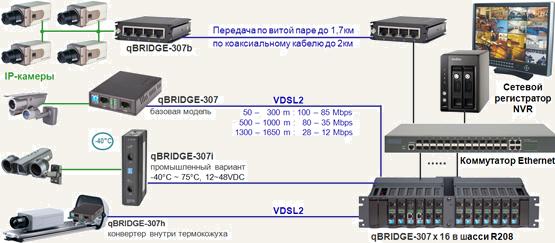

Линейное подключение организовано с помощью пары VDSL2 модемов, удаленного и локального. К первому модему по входу Ethernet подключена одна или несколько (если имеется встроенный коммутатор) IP-видеокамер. У второго модема один порт подключен к линии, а второй порт к Ethernet-коммутатору. Такая схема эффективна для небольших систем, требующих от 4 до 16-и линейных подключений.

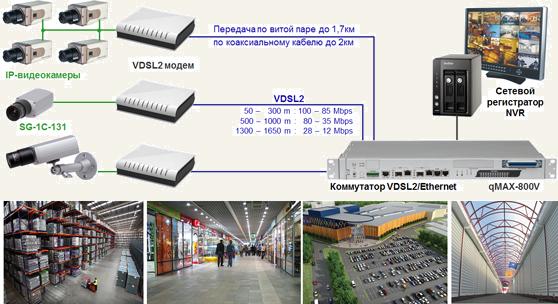

Подключение организовано с помощью одного удаленного модема и линейного порта VDSL2/Ethernet-коммутатора, например qMAX-800V. IP-видеокамеры подключаются к удаленному модему по входу Ethernet. На приемной стороне все входящие линии (двухпроводная витая пара или коаксиальный кабель) подключены непосредственно к портам VDSL2/Ethernet-коммутатора, который полностью заменяет пул локальных модемов с патчкордами и блоками питания и стандартный Ethernet-коммутатор. Такая схема эффективна для средних и больших систем, требующих от 24 и более линейных подключений.

  • VDSL2 модемы | конвертеры

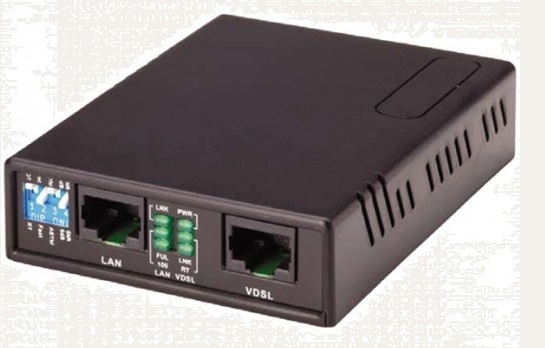

    qBRIDGE-307

    Конвертер Ethernet-VDSL2
    передача по витой паре
    1 порт Ethernet



    qBRIDGE-307b

    Конвертер Ethernet-VDSL2
    передача по коаксиалу
    или витой паре
    4 порта Ethernet


    qBRIDGE-307i

    Конвертер Ethernet-VDSL2
    передача по витой паре
    1 порт Ethernet


  • VDSL2 Коммутаторы (IP-DSLAM) Оборудование xDSL


    qMAX-800V

    24-портовый коммутатор VDSL2/ADSL2+
    100/100 Mbps в симметричном режиме,
    расширенный температурный диапазон


    NS-200/VE

    VDSL2 абонентский маршрутизатор/ модем,
    4 порта Ethernet, QoS, VLAN



  • Уличное размещение коммутаторов доступа

    Для уличного размещения IP-видеокамер и коммутаторов доступа необходимы специальные решения и меры по защите этого оборудования. NSBox

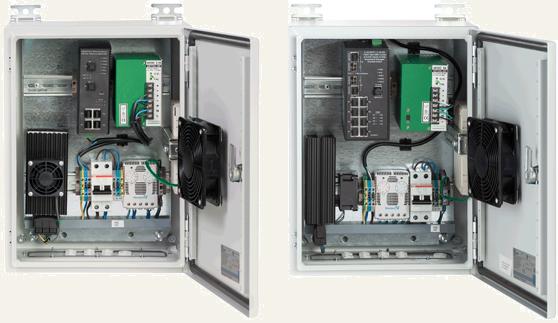

    Для размещения коммутаторов доступа на улице мы предлагаем металлические запираемые монтажные шкафы с креплением на стену или на уличных столбах и мачтах. Шкафы комплектуются монтажной панелью, простым замком, кронштейнами для крепления на стену и необходимым количеством гермовводов. Дополнительно можно заказать крепеж на опору, навес от дождя, индивидуальный замок с ключами, крышку замка. Помимо коммутатора или конвертера внутри шкафа могут размещаться: выключатель, оптический кросс, промышленные источники питания (с аккумулятором или без аккумулятора), грозозащита, нагреватель с регулятором температуры, различные датчики.
