  • Монтаж Модульно штыревого заземления

Монтаж Модульно штыревого заземления

Штыревая конструкция модульного заземления обеспечивает максимальное удобство и технологичность монтажа:

  • любая конфигурация контура заземления
  • все детали сопрягаются без сварки
Вертикальные заземляющие электроды необходимой глубины монтируются из 1,5-метровых штырей, заглубляемых в землю друг за другом с помощью обычного электрического отбойного молотка (с энергией удара 20-25 Дж). Соединение штырей между собой производится простыми резьбовыми муфтами (без сварки). Для подключения заземляющего проводника используется болтовой зажим.

Конфигурация заземлителя (одно- или многоэлектродная) выбирается в зависимости от доступной площади, типа грунта и типа объекта (жилой либо промышленный).

Глубинный монтаж в виде одного электрода на глубину в 15 - 30 метров является наиболее технологичным и позволяет получать очень эффективное заземление:
  • качество (сопротивление заземления) не зависит от погоды и времени года
  • возможность монтажа внутри периметра зданий (в подвалах)
  • минимальная площадь контура заземления
  • минимум земляных работ

! Оказываем услуги по монтажу модульно-штыревого заземления с
выдачей паспорта заземляющего устройства и заключения электролаборатории

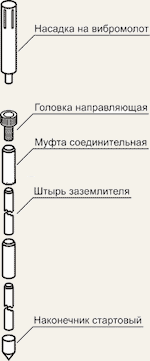

Порядок проведения монтажа модульного заземления
  1. Подготовка первого штыря.
    Внутреннюю часть стартового наконечника обработать токопроводящей смазкой и затем надеть его на штырь.

    Внутреннюю часть соединительной муфты обработать токопроводящей смазкой и привинтить ее до упора на другую сторону штыря.

    Направляющую головку для отбойного молотка ввинтить до упора в соединительную муфту привернутую на штырь заземлителя.

    Обратите внимание, что ввинчивать направляющую головку необходимо до полного контакта с штырем. Это необходимо для того, чтобы при монтаже энергия удара отбойного молотка передавалась через головку напрямую штырю, а не через муфту. В противном случае возможно разрушение муфты.
  2. Погрузить штырь в землю с помощью отбойного молотка (энергия удара 20-25 Дж) до уровня удобного для последующих операций.

    Данный инструмент можно взять в аренду с оплатой "по суткам" в некоторых компаниях.
  3. Открутить направляющую головку (без соединительной муфты - она должна остаться на штыре).
  4. Еще раз обработать токопроводящей пастой оставшуюся привинченной к штырю соединительную муфту.
  5. Ввинтить в нее (муфта из п.4) следующий штырь до упора.
  6. Взять новую муфту и обработать ее внутреннюю часть токопроводящей смазкой.
  7. Направляющую головку для отбойного молотка ввинтить до упора в эту соединительную муфту (из п.6).
  8. Привинтить муфту со смонтированной головкой на штырь, соединенный с уже смонтированным штырем (из п. 5).
  9. Последовательно повторять операции с 2 по 9 до получения заземляющего электрода необходимой глубины.

    Обратите внимание на то, что при монтаже последнего штыря необходимо оставить на поверхности участок этого штыря, необходимый для соединения с заземляющим проводником.
  10. Сверху на смонтированный электрод устанавливается зажим для подключения заземляющего проводника.
  11. К зажиму подключается заземляющий проводник (круглый провод или полоса).
  12. Место соединения (зажим) плотно заматывается гидроизоляционной лентой.


Особенности монтажа модульного заземления
  • Стыковка штырей заземлителя

    При монтаже штырь распологается более тупым концом вниз (в грунт), а более острым концом вверх. Это необходимо для более точного соединения штырей внутри муфты.

  • Обработка токопроводящей смазкой

    Нанесение смазки производится только на резьбу внутри соединительной муфты (смазка улучшает электрические и коррозионные свойства соединения).

  • Скручивание штырей между собой (через муфту)

    Закручивание штырей производиться руками – без применения специальных инструментов. Для затягивания достаточно ручной силы- как показала практика, дополнительное затягивание инструментом не дает эффекта.

    Во время монтажа в твердый/плотный грунт происходит «разбалтывание» резьбового соединения - по мере необходимости нужно подкручивать соединение. Это необходимо для эффективной передачи энергии удара отбойного молотка заглубляемому электроду.

  • Угол наклона инструмента и штырей относительно оси заглубления

    При заглублении штырей во избежание ломки/сминания соединительных муфт не рекомендуется проводить работы с отклонением отбойного молотка и штыря относительно уже смонтированного штыря.

    Необходимо соблюдать нулевой (0) угол между направлением энергии удара отбойного молотка и осью заглубляемого штыря. Также необходимо соблюдать нулевой (0) угол между осями штырей.


Глубина прокладки проводников

Прокладка проводника заземленияПоверхностный слой грунта подвергается сезонным и погодным воздействиям. Повышенная влажность, замерзание/оттаивание грунта в этом слое негативно сказываются как на заземлителе, так и на заземляющем/соединительном проводниках, находящихся в нем.

К тому же, вероятность механически повредить проводники в поверхностном слое в ходе проведения хозяйственных работ создает неудобства и повышает вероятность создать опасную ситуацию связанную с аварийным состоянием заземления.

На большей части РФ и стран СНГ, глубина поверхностного слоя грунта, который подвергается выше описанным видам воздействия равна 0,5 - 0,7 метра.

Поэтому заземляющий и соединительные проводники в земле должны прокладываться на этой глубине (0,5 - 0,7 метра) в заранее подготовленном канале.

На эту же глубину заглубляются электроды заземления.

Последовательность работ при монтаже заземления на объекте
  1. Вырыть канал глубиной 0,5 - 0,7 метра в месте укладки соединительного проводника
  2. Провести монтаж заземляющих электродов в подготовленном канале. В качестве инструкции по монтажу заземляющих электродов необходимо использовать список операций «Порядок проведения монтажа....»
  3. Уложить в канал соединительный проводник
  4. Соединить заземляющие электроды с проводником, используя зажимы, идущие в комплектах ZANDZ
  5. Соединить полученный заземлитель с электрощитом
  6. Засыпать канал грунтом
