Платы и устройства компьютерной телефонии «Ольха»
Платы “Ольха” поставляются достаточно давно и хорошо известны на российском рынке компьютерной телефонии. Они предназначены для работы в составе аппаратно-программных комплексов CTI и позволяют реализовать большое количество функций по управлению телефонными линиями и голосовому обмену с ними. В семейство “Ольха” входят малоканальные (до 4) и многоканальные (до 16) платы, поддерживаются интерфейсы с аналоговыми линиями и оконечным телефонным оборудованием (FXO, FXS), а также с цифровыми линиями ISDN BRI и потоками Е1. Все платы семейства полностью совместимы на уровне драйверов. Кроме того, разработан SDK, значительно облегчающий встраивание поддержки плат в конкретные приложения
Удобство создания собственных приложений CTI
Приложения компьютерной телефонии с точки зрения работы с линией аналогичны
обычному абоненту – они могут снять трубку, набрать телефонный номер, воспроизвести в линию или записать
из линии голосовое или факсимильное сообщение, ответить на звонок и т.п.. То есть, приложения CTI
терминируют линию. Характерное приложение компьютерной телефонии – система оповещения
«Спрут-Информ».
Приложения IP-телефонии являются по сути «трансляторами» линии к удаленному
оборудованию по IP-сети; при этом все состояния линии и передаваемая по ней информация воспроизводятся
на удаленной стороне удобным для этой стороны способом. Удаленной стороной может являться телефонный
аппарат, или терминирующее приложение CTI, или другое приложение IP-телефонии.
С развитием IP-технологий все чаще программное обеспечение, взаимодействующее с телефонными линиями,
выполняет и функции приложения CTI, и функции приложения IP-телефонии. Характерный пример такого
приложения – Call-центр. В нем, например, система IVR терминирует звонки, а взаимодействие через
телефонные вызовы с внутренними операторами как правило выполняется по IP-сети.
Приложения мониторинга предназначены для ввода в компьютер и последующей
обработки информации из действующих каналов связи. Как правило, к таким приложениям относятся системы
записи телефонных разговоров, сохраняющие всю проходящую по телефонным линиям информацию на цифровом
носителе, с возможностью последующей обработки программными средствами. Характерный пример приложения
мониторинга – система записи телефонных разговоров «Спрут-7».
Для разработчика
Гибкие средства программирования – драйвера, sdk
Для работы с платами «Ольха» поставляются разнообразные инструментальные средства разработки ПО,
такие как драйвера и специальное SDK (Software Development Kit) – AlderSDK. Средства разработки
позволяют легко встраивать платы в собственные приложения, управляя телефонными линиями через
простые программные интерфейсы. Разработчики ПО могут выбирать наиболее подходящий способ встраивания
поддержки плат в свои системы – сложные задачи могут решаться на уровне драйверов, более простые – на
более высоком уровне SDK
Унифицированный программный интерфейс управления телефонными линиями различных типов
Платы Ольха комплектуются драйверами и SDK, предоставляющими разработчикам ПО унифицированный подход к
работе с линиями различных типов. Не зависимо от того, насколько сложен протокол обмена в линии – Вы сможете
полностью управлять ей через простой и интуитивно понятный набор функций.
Поддержка
Комплект ПО к платам «Ольха» содержит большое количество примеров и демонстрационных программ. С их помощью
можно легко изучить все аспекты работы плат, и быстро встроить их в собственные решения.
Как работает
Принцип использования плат «Ольха» предельно прост – нужное количество плат устанавливается в слоты PCI
или PCI Express компьютера, либо (для USB-устройств «Ольха») соединяются с ним через интерфейс USB.
Непосредственно к разъемам плат подключаются соответствующие телефонные линии. После этого на компьютере
запускается управляющее ПО – и система компьютерно-телефонной интеграции готова к работе.
Архитектура плат «Ольха» подразумевает разбиение платы на вычислительную и интерфейсную части.

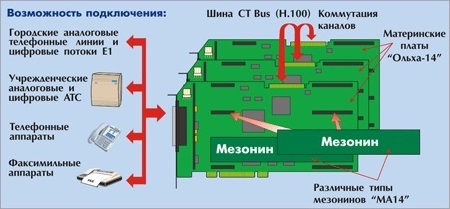

На ряде плат (Ольха-9, Ольха-14, Ольха-19, Ольха-21) интерфейсная часть выполнена в виде съемных
субмодулей (мезонинов), причем каждый мезонин рассчитан на отдельный тип линий. Соответственно,
перед установкой в компьютер плат с мезонинной структурой предварительно необходимо установить
нужное количество мезонинов, подходящего для работы с подключаемыми телефонными линиями
Конечно же, до того как платы начнут выполнять полезные задачи, для них необходимо создать
управляющее ПО. Разнообразные инструментальные средства из комплекта поставки плат, демонстрационные
программы с исходными текстами, подробная документация позволят реализовать необходимый функционал
быстро и с минимальными усилиями.
Выгоды «Ольха»
Режим высокоомного мониторинга линий
Практически для любых плат «Ольха» предусмотрен режим высокоомного мониторинга телефонных линий, таких
как аналоговые двухпроводные линии, потоки Е1, цифровые абонентские линии. В режиме мониторинга плата
подключается параллельно контролируемой линии и не оказывает никакого влияния на ее работу. При этом
она декодирует и передает в компьютер информацию о состояниях линии, и проходящий по ней звук. Всё
это делает платы «Ольха» идеальным решением для применения в системах записи телефонных разговоров.
Поддержка приема, передачи и мониторинга факсов
В состав бесплатного инструментального ПО к платам «Ольха» входят библиотеки работы с факсами.
С их помощью легко и быстро можно встроить в любое приложение возможность приема или отправки факсов
одновременно по нескольким телефонным линиям любого типа. Для систем записи телефонных разговоров
доступна опция автоматического обнаружения и декодирования факсимильных сеансов связи в контролируемых
линиях.
Работа даже в маломощных компьютерах
Использование в платах «Ольха» передовых процессоров цифровой обработки сигналов позволило реализовать
разнообразные сложные алгоритмы работы со звуком непосредственно на платах, без использования ресурсов
компьютера. Благодаря этому, даже при использовании недорогих маломощных компьютеров платы могут решать
сложные задачи, требующие обслуживания большого количества телефонных линий.
Богатый встроенный функционал
За более чем 10 лет поставки плат «Ольха» на рынки РФ и ближнего зарубежья разработано большое количество
полезных программных алгоритмов, дающих массу дополнительных возможностей разработчикам приложений CTI. Так,
уже в базовой комплектации большинства плат предусмотрен модуль эхокомпенсации. Платы поддерживают большинство
популярных кодеков сжатия речи, прием и передачу факсов, несколько видов автоматической регулировки уровня
сигналов, обнаружение голосав линии, детектирование служебных тонов АТС, и многое другое.
Все виды линий и интерфейсов с ПК
Линейка «Ольха» содержит как недорогие простые платы для малоканальных применений на аналоговых линиях,
так и боле сложные платы с модульной структурой, работающие не только с аналоговыми линиями, но и с потоками
Е1, цифровыми абонентскими линиями, непосредственно с аналоговыми телефонными аппаратами. Предусмотрены
модели для основных популярных способов подключения плат к компьютеру – PCI, PCI Express, USB (для автономных
устройств).
Большой опыт внедрений
Платы «Ольха» были одними из первых отечественных изделий подобного класса на российском рынке.
За время их поставки на рынок накоплен огромный опыт внедрений, с учетом этого опыта улучшены многие
характеристики плат, достигнута их высокая надежность.

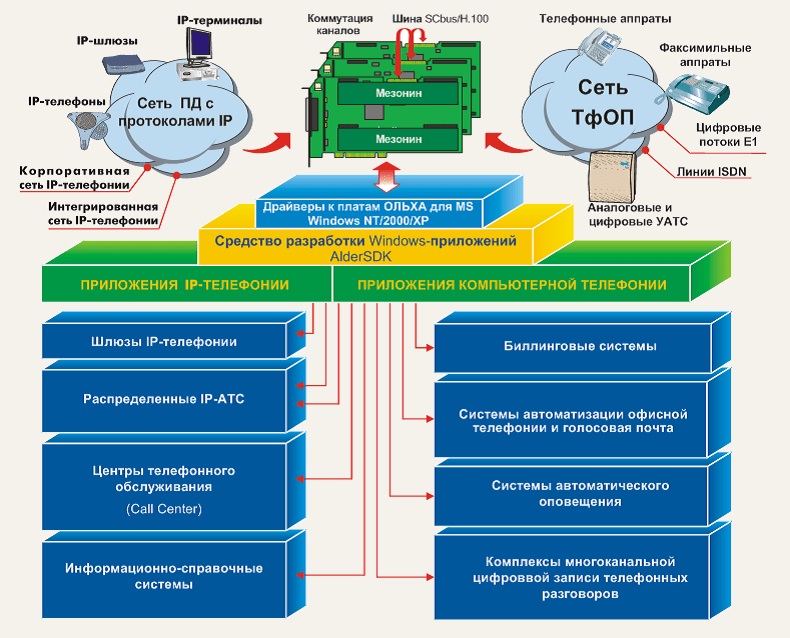

Общая схема подключения и работы платы «Ольха» в системе
Плата устанавливается в соответствующую шину компьютера (или соединяется с ним по USB в случае автономного
устройства). В платы, имеющие мезонинную структуру, предварительно устанавливается нужное количество и тип
мезонинов.
Во внешние разъемы платы подключаются обслуживаемые телефонные линии – напрямую в случае терминального
подключения, либо параллельно имеющемуся соединению в случае мониторингового.
Пользовательские приложения взаимодействуют с платами через специальные драйвера, или средство высокоуровневой
разработки AlderSDK. Конкретная реализация выбирается в зависимости от сложности приложения и квалификации
программиста – работа с драйверами при прочих равных условиях как правило предоставляет больше возможностей,
но требует и более высоких трудозатрат.
Можно выделить три большие группы приложений, работающих с платами CTI: – приложения компьютерной
телефонии (CTI); – приложения IP-телефонии; – приложения мониторинга

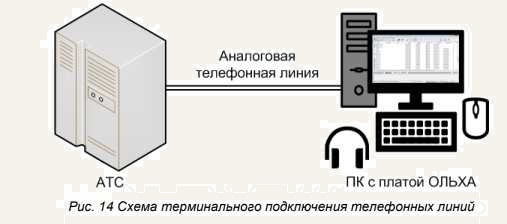

Терминальное подключение к телефонным линиям
При терминальном подключении плата является непосредственным участником процесса соединения, т.е.
полностью управляет соединением. В зависимости от установленного на плате мезонина, она может при этом
играть роль оконечного абонентского оборудования (проще говоря – телефонного аппарата), или –
телефонной линии.
Выступая в роли оконечного оборудования, плата может, упрощенно говоря,
производить все те же действия, которые можно сделать с помощью телефона – снять трубку, набрать
номер, вывести голос и факс в линию или ввести его в компьютер, ответить на звонок и т.п.. К такой
плате могут подключаться аналоговый двухпроводные телефонные линии (плата поддерживает
интерфейс FXO) или потоки Е1 (плата поддерживает интерфейс Е1).
Если плата используется в качестве аналога телефонной линии, то к ней напрямую подключается телефонный аппарат.
Плата при этом может подать на него «звонок», распознать снятие и положение трубки, ввести и вывести голос и
факс и т.п.. В случае, если используется аналоговый телефонный аппарат, то плата реализует
интерфейс FXS.
Мониторинговое подключение к телефонным линиям
Платы «Ольха» предоставляют возможность мониторинга практически любы типов телефонных линий. В режиме
мониторинга плата декодирует состояния контролируемой телефонной линии, вводит из линии звук, при
необходимости сжимает его, и передает всю эту информацию в драйвер для последующей обработки приложением
Подключение платы при этом осуществляется в параллельном высокоомном режиме – от контролируемой линии

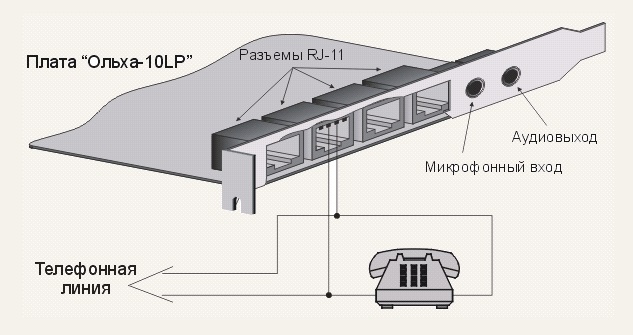

делаются отводы, и соединяются с разъемами платы. Пример мониторингового подключения платы «Ольха-10LP»
приведен на рисунке. На платах «Ольха» все терминальные интерфейсы подключения аналоговых телефонных линий
поддерживают и мониторинговый режим. Такие интерфейсы условно называются FXOM.
Интерфейсы мониторинга потоков Е1 называются Е1М.
Интерфейсы мониторинга
цифровых абонентских телефонных линий называются ISDNM.
Общие характеристики всех плат ОЛЬХА
| Технические параметры
| | Частота дискретизации | 8 кГц
| | Распознавание тонов АТС
| | Типы детектируемых тонов | DIALTONE, BACKRING, BUSY, FAX 1100Гц,
FAX 2100Гц, DTMF.
| | Система генерации тонов АТС
| | Типы тонов АТС | частота тона 425 Гц,
частота тона 460 Гц,
сумма двух сигналов с частотами 340 и 440 Гц,
сумма двух сигналов с частотами 440 и 480 Гц,
сумма двух сигналов с частотами 480 и 620 Гц.
| | Генерация тона произвольной частоты | 300-3400 Гц
| | Служебные тона АТС | DIALTONE, BACKRING, BUSY,
сигнал перегрузки на линии
(175 мс импульс, 175 мс пауза).
| | Аудиотракт
| | Частота дискретизации | 8 кГц
| | Диапазон / шаг регулирования АРУ | 45дБ / 3дБ
| | Постоянная времени АРУ | 0,1-6сек
| Постоянный коэффициент усиления вводимого сигнала
(устанавливается независимо от АРУ) | -24 – +45дБ
| | Диапазон изменения порога тишины VOX | -45 – 0дБ
| | Время срабатывания системы VOX | 0,25 – 4сек
| | Параметры работы детектора CallerID
| | Поддерживаемый режим работы детектора | FSK
| | Параметры работы генератора CallerID
| | Режим выдачи информации | запрет выдачи / Bell 202 / V.23
| | Уровень выходного сигнала Caller ID (FXS) | -15 дБ
| | Параметры работы детектора АОН
| | Частота запроса | 500 +1Гц
| | Длительность передачи частоты запроса в линию | 150мс(до750мс)
| Коэффициент нелинейных искажений, измеренных
на линейных проводах на нагрузке 600 Ом | Не более 3%
| Задержка начала передачи частотного запроса в линию
относительно момента замыкания шлейфа линии | 150мс (до 800мс)
| Максимальное количество повторных запросов
при отсутствии ответа АТС | 3 (до 15)
| | Режим определения АОН | без отключения телефонного аппарата
(для мезонинов FXO, FXOM),
с отключением телефонного аппарата
(для модификации FXOMТ мезонина FXOM)
| | Параметры импульсного набора
| | Цифры набора | 0-9
| | Длительность импульса | 60 мс
| | Длительность паузы | 40 мс
| | Параметры тонального набора
| | Цифры DTMF | 0-9, *, #, A, B, C, D
| | Отклонение частоты | Менее +1Гц
| | Скорость набора | 5 цифр в секунду
| | Уровень сигнала набора 1-й группы на нагрузке 600Ом | -6 дБ
| | Уровень сигнала набора 2-й группы на нагрузке 600Ом | -3 дБ
| | Параметры распознавания тонов DTMF
| | Параметры распознавания тонов DTMF | 0-9, *, #, A, B, C, D
| | Диапазон обнаружения | От -36 дБ до -3 дБ
| | Минимальная длительность посылки | 40мс
| | Минимальная длительность межцифровой паузы | 40мс
| | Отношение сигнал / шум | Не менее 10дБ
относительно уровня минимальной
частотной составляющей
| | Поддерживаемые алгоритмы сжатия аудиоинформации (опционально)
| | ACELP, G.723.1 | 5.3кБит/с
| | MPMLQ, G.723.1 | 6.3кБит/с
| | G.729 | 8кБит/с
| | GSM0610 | 13,6кБит/с
| | A-law, G.711 | 64кБит/с
| | µ-law, G.711 | 64кБит/с
| | без сжатия, PCM | 128кБит/с
| | Факсимильная обработка в режиме факс-аппарата
| | Факс-модем | T.30
| | Модем | V.27, V.29
| | Условия окружающей среды
| | Эксплуатация | 0…70°C, 5%…90% отн.влажн.
| | Хранение | –20 ..70°С, 5%…90% отн.влажн.
|
Характеристики плат «Ольха-9»
| Технические параметры
| | Тип подключения к линиям | RJ45
| | Количество портов интерфейса с телефонными линиями | 4-16 для FXS
4-16 для FXOM
1-4 Е1 терминальных
| | Количество установочных мест мезонинов | 4
| | Интерфейс сопряжения с компьютером | PCI
| | Максимальное количество плат в системе | 32
| | Габариты | 238 х 142 х 22 мм
|
Характеристики плат «Ольха-10LP»
| Технические параметры
| | Тип подключения к линиям | RJ11
| | Количество портов интерфейса с телефонными линиями | 4 FXOM
1 линейный аудиовыход
1 линейный аудиовход
| | Количество установочных мест мезонинов | Нет
| | Интерфейс сопряжения с компьютером | PCI
| | Максимальное количество плат в системе | 32
| | Габариты | 155 х 120 х 22 мм
|
Характеристики плат «Ольха-14»
| Технические параметры
| | Тип подключения к линиям | RJ45
| | Количество портов интерфейса с телефонными линиями | 4-16 для FXS
4-16 для FXOM
1-4 Е1 терминальных
| | Количество установочных мест мезонинов | 2
| | Интерфейс сопряжения с компьютером | Для модели LPX – PCI
Для модели LPE – PCI Express
| | Максимальное количество плат в системе | 32
| | Габариты | 210 x 90 x 19,5 мм
|
Характеристики плат «Ольха-19»
| Технические параметры
| | Тип подключения к линиям | RJ45
| Количество портов интерфейса
с телефонными линиями | 4-16 для FXOM
| Количество установочных
мест мезонинов | 2
| Интерфейс сопряжения
с компьютером | Для «Ольха-19X» – PCIДля «Ольха-19E» – PCI Express
| Максимальное количество
плат в системе | 32
| | Габариты | С планкой – 215 x 119.5 x 22 мм
Без планки – 203 x 89 x 19 мм
|
Характеристики плат «Ольха-21Е» и «Ольха-21Х»
| Технические параметры
| | Тип подключения к линиям | RJ12
| Количество портов интерфейса
с телефонными линиями | 4-8 для FXOM
| Количество установочных
мест мезонинов | 1
| Интерфейс сопряжения
с компьютером | Для «Ольха-21X» – PCIДля «Ольха-21E» – PCI Express
| Максимальное количество
плат в системе | 32
| | Габариты | «Ольха-21X» со стандартной планкой – 132 x 119.5 x 22 мм
«Ольха-21X» с низкопрофильной планкой – 132 x 79 x 22 мм
«Ольха-21X» без планки – 124 x 64 x 19 мм
«Ольха-21E» со стандартной планкой – 115 x 119.5 x 22 мм
«Ольха-21E» с низкопрофильной планкой – 115 x 79 x 22 мм
«Ольха-21E» без планки – 106 x 68 x 19 мм
|
Характеристики мезонина MA14-FXS для плат «Ольха-14»
| Конфигурация
| | Тип интерфейса | FXS
| | Количество каналов | 4 (для MA14-FXS-4)
8 (для MA14-FXS-8)
| | Посадочное место | Однослотовое
| | Интерфейс с телефонными линиями
| | Подключение к линии | Терминальное
| Постоянное напряжение в линии в режиме Standby
(трубка положена, нет звонка) | 60 ± 2В
| Постоянное напряжение в линии в режиме Active
(трубка снята) | 5 .. 17В
| Размах (peak to peak) звонкового напряжения в режиме
Ringing (трубка положена, в линии ¬ посылка вызова) | 112В
| Порог опознавания снятия трубки в режиме Standby
(трубка положена, нет звонка) | 5мА
| Порог опознавания снятия трубки в режиме Ringing
(трубка положена, в линии – посылка вызова) | 25 .. 30мА
| Порог опознавания опускания трубки в режиме Active
(трубка снята) | 8мА
| | Порог срабатывания ограничителя постоянного тока в линии | 20мА
| | Входное сопротивление по переменному току, F=1кГц | 600Ом номинально
| Температурный порог отключения питания линии
(автоматический перевод линии в состояние Open Circuit) | 170°С.
| | Аудиотракт
| | Уровни речевого сигнала | минус 7 дБ (передача),
0 дБ (прием),
Изменяется программным способом, могут быть установлены величины: минус 8 дБ (передача), 0 дБ (прием).
| | Уровень собственных шумов разговорных трактов | не более минус 69 дБ (псофометрическое)
| Неравномерность частотной характеристики
разговорного тракта в полосе частот (300 – 3400) Гц | не более 1.4 дБ
относительно частоты 800 Гц
| | Коэффициент нелинейных искажений разговорного тракта | не более 1.6%
| Переходное затухание (балансное затухание)
дифференциальных систем комплектов | не менее минус 46 дБ
на нагрузке 600 Ом во всей полосе рабочих частот (300-3400) Гц
| | Пределы регулировки усиления в трактах приема и передачи | не менее 15 дБ
| | Обеспечена возможность трансляции сигналов импульсного набора со следующими значениями для характеристик отношения длительности размыкания и длительности замыкания (импульсный коэффициент, К), скорости импульсов (V) | V = 8.0..12.0, К = 1.2..1.8
Обеспечивается возможность подстройки импульсного коэффициента (К = 1.0..1.8) для выхода на соединительную линию
| | Подавление «Эхо» | Осуществляется с помощью встроенного аппаратного «эхокомпенсатора»
| | Развязка между каналами при F=1кГц | 70дБ
| | Разрядность кодека | 13бит (A-law), 14бит (mu-law)
| | Номинальный диапазон входного сигнала | –50 – 0дБ
| | Частота дискретизации | 8кГц
| | Рабочий диапазон частот | 300 .. 3400Гц
| | Параметры работы генератора CallerID
| | Режим работы генератора Caller ID | Bell 202 / V.23
| | Потребляемый ток
| | +3,3В | Не более 80мА
| | +5В | Не более 1,5А
| | +12В | Не более 30мА
| | VBL | Не более 140мА
| | VBH | Не более 140мА
|
Характеристики мезонина ОК4 для плат «Ольха-9»
| Конфигурация
| | Тип интерфейса | FXОM
| | Количество каналов | 2 или 4
| | Посадочное место | Однослотовое
| | Интерфейс с телефонными линиями
| | Подключение к линии | Терминальное мониторинговое
| | Детектирование вызывного сигнала | 40 .. 130В15 .. 68Гц
| | Модуль срабатывания ограничителя входного напряжения | Не более 180В
| | Напряжение гальванической изоляции | Не менее 1000В
| Входное сопротивление по постоянному току
в режиме «трубка положена» | Не менее 10МОм
| Интерфейс с телефонными линиями в
терминальном режиме
| Входное сопротивление по переменному току
в состоянии «трубка снята». F=1кГц | 600Ом номинально
| Входное сопротивление по постоянному току
в состоянии «трубка снята» | 200 .. 400Ом
| Интерфейс с телефонными линиями
в мониторинговом режиме
| | Входное сопротивление по переменному току | Не менее 10кОм
| | Входное сопротивление по постоянному току | Не менее 10МОм
| | Аудиотракт
| Максимальная амплитуда входного сигнала
до ограничения, F=1кГц | Не менее 2В
| Максимальная амплитуда выходного сигнала
на нагрузке 600Ом, F=1кГц | 0,9В
| | Развязка между каналами при F=1кГц | 70дБ
| | Разрядность кодека | 13бит (A-law), 14бит (mu-law)
| | Номинальный диапазон видимого сигнала | –50 – 0дБ
| | Частота дискретизации | 8кГц
| | Рабочий диапазон частот | 300 .. 3400Гц
| | Потребляемый ток
| | +3,3В | Не более 75мА
|
Характеристики терминального мезонина Е1 для плат «Ольха-9»
| Конфигурация
| | Тип интерфейса | E1
| | Количество потоков | 1 или 2 (опционально)
| | Источник синхронизации | Внутренний или внешний
| | Интерфейс с телефонными линиями
| | Подключение к линии | Терминальное
| Номинальное волновое сопротивление
при терминальном подключении | 120Ом
| | Импеданс линии | 75Ом120Ом
| | Линейный код | HDB3/AMI
| | Проверка контрольной суммы СRC4 | Да/ Нет
| | Закон компрессирования | A-law
| | Потребляемый ток
| | +5В | Не более 500мА
|
Характеристики мониторингового мезонина Е1 для плат «Ольха-9»
| Конфигурация
| | Тип интерфейса | E1
| | Количество потоков | 1
| | Источник синхронизации | Внешний
| | Интерфейс с телефонными линиями
| | Подключение к линии | Мониторинговое
| | Входное сопротивление по переменному току | Не менее 10кОм
| | Входное сопротивление по постоянному току | Не менее 10МОмp
| | Линейный код | HDB3/AMI
| | Закон компрессирования | A-law
| | Потребляемый ток
| | +5В | Не более 500мА
|
Характеристики мезонина MA14-FXOM для плат «Ольха-14»
| Конфигурация
| | Тип интерфейса | FXОM
| | Количество потоков | 4 (для MA14-FXO-4)
8 (для MA14-FXO-8)
| | Посадочное место | Однослотовое
| | Интерфейс с телефонными линиями
| | Подключение к линии | МониторинговоеТерминальное
| | Детектирование вызывного сигнала | 40 .. 130В15 .. 68Гц
| | Модуль срабатывания ограничителя входного напряжения | Не более 180В
| | Напряжение гальванической изоляции | Не менее 1000В
| Входное сопротивление по постоянному току
в режиме «трубка положена» | Не менее 10МОм
| Интерфейс с телефонными линиями
в терминальном режиме
| Входное сопротивление по переменному току
в состоянии «трубка снята». F=1кГц | 600Ом номинально
| Входное сопротивление по постоянному току
в состоянии «трубка снята» | 200 .. 400Ом
| Интерфейс с телефонными линиями
в мониторинговом режиме
| | Входное сопротивление по переменному току | Не менее 10кОм
| | Входное сопротивление по постоянному току | Не менее 10МОм
| | Аудиотракт
| Максимальная амплитуда входного сигнала
до ограничения, F=1кГц | Не менее 2В
| Максимальная амплитуда выходного сигнала
на нагрузке 600Ом, F=1кГц | 0,9В
| | Развязка между каналами при F=1кГц | 70дБ
| | Разрядность кодека | 13бит (A-law), 14бит (mu-law)
| | Номинальный диапазон видимого сигнала | –50 – 0дБ
| | Частота дискретизации | 8кГц
| | Рабочий диапазон частот | 300 .. 3400Гц
| | Потребляемый ток
| | +3,3В | Не более 75мА
|
Характеристики терминального мезонина MA14-Е1 для плат «Ольха-14»
| Конфигурация
| | Тип интерфейса | E1
| | Количество потоков | 1 (для МА14-E1-1)
2 (для МА14-E1-2)
| | Источник синхронизации | Внутренний или внешний
| | Интерфейс с телефонными линиями
| | Подключение к линии | Терминальное
| Номинальное волновое сопротивление
при терминальном подключении | 120Ом
| | Импеданс линии | 75Ом120Ом
| | Линейный код | HDB3/AMI
| | Проверка контрольной суммы СRC4 | Да/ Нет
| | Закон компрессирования | A-law
| | Потребляемый ток
| | +5В | Не более 500мА
|
Характеристики мезонина FXOM для плат «Ольха-19
| Конфигурация
| | Тип интерфейса | FXOM
| | Количество каналов | 8 (FXOM-8)
4 (FXOM-4)
| | Посадочное место | Однослотовое
| | Интерфейс с телефонными линиями
| | Подключение к линии | Терминальное Мониторинговое
(высокоомное параллельное)
| | Напряжение срабатывания защиты входных линий | Не более 180В
| | Напряжение гальванической изоляции | Не менее 1000В
| Входное сопротивление по переменному току в режиме
высокоомного входа и в состоянии «трубка положена», F=1кГц | Не менее 10кОм
| Входное сопротивление по постоянному току в режиме
высокоомного входа и в состоянии «трубка положена» | Не менее 10МОм
| Входное сопротивление по переменному току
в состоянии «трубка снята». F=1кГц | 600Ом номинально
| Входное сопротивление по постоянному току
в состоянии «трубка снята» | 250 ÷ 500Ом
| | Аудиотракт
| Максимальная амплитуда входного сигнала
до ограничения, F=1кГц | Не менее 2,2В
| Максимальная амплитуда выходного сигнала
на нагрузке 600Ом, F=1кГц | 1,7 ÷ 1,9В
| | Развязка между каналами при F=1кГц | 70дБ
| | Разрядность кодека | 13бит (A-law), 14бит (mu-law)
| | Динамический диапазон, ограниченный шумами | –46 – 0дБ
| | Частота дискретизации | 8кГц
| | Рабочий диапазон частот | 300 ÷ 3400Гц
| | Потребляемый ток
| | +5В | Не более 50мА
| | +3,3В | Не более 110мА
|
Характеристики мезонина M21-FXOM для плат «Ольха-21Е» и «Ольха-21Х»
| Конфигурация
| | Тип интерфейса | FXO
| | Количество каналов | 8 (M21-FXOM8)
6 (M21-FXOM6)
4 (M21-FXOM4)
2 (M21-FXOM2)
| | Посадочное место | Однослотовое
| | Интерфейс с телефонными линиями
| | Подключение к линии | Терминальное Мониторинговое
(высокоомное параллельное)
| | Напряжение срабатывания защиты входных линий | Не более 180В
| | Напряжение гальванической изоляции | Не менее 1000В
| Входное сопротивление по переменному току в режиме
высокоомного входа и в состоянии «трубка положена», F=1кГц | Не менее 10кОм
| Входное сопротивление по постоянному току в режиме
высокоомного входа и в состоянии «трубка положена» | Не менее 10МОм
| Входное сопротивление по переменному току
в состоянии трубка снята». F=1кГц | 600Ом номинально
| Входное сопротивление по постоянному току
в состоянии «трубка снята» | 250 ÷ 500Ом
| | Аудиотракт
| Максимальная амплитуда входного сигнала
до ограничения, F=1кГц | Не менее 2,2В
| Максимальная амплитуда выходного сигнала
на нагрузке 600Ом, F=1кГц | 1,7 ÷ 1,9В
| | Развязка между каналами при F=1кГц | 70дБ
| | Разрядность кодека | 13бит (A-law), 14бит (mu-law)
| | Динамический диапазон, ограниченный шумами | –46 – 0дБ
| | Частота дискретизации | 8кГц
| | Рабочий диапазон частот | 300 ÷ 3400Гц
| | Потребляемый ток
| | +5В | Не более 50мА
| | +3,3В | Не более 110мА
|
|
