Однофазные ИБП Штиль серии SR для установки в 19" стойку

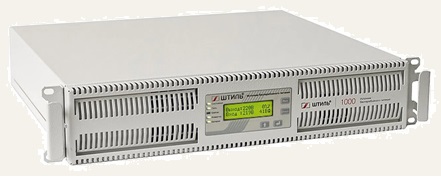

SR1101SL (1000 ВА)

ИБП SR1101SL топологии онлайн применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, например:
  • серверов и сетевого оборудования;
  • телекоммуникационной техники и систем связи;
  • систем безопасности и охраны;
  • приборов учета электроэнергии и другой контрольно-измерительной
    техники.
  Цена 43 520 руб. НДС в т.ч.


Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101SL отлично функционирует в связке с дизельгенераторными установками.

SR1101SL – это ИБП с двойным преобразованием энергии, благодаря чему устройство позволяет:
  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с точным значением.
Устройство охлаждается с помощью малошумного вентилятора, скорость работы которого зависит от уровня нагрузки.

Установка и подключение

SR1101SL имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

Для подключения нагрузки предусмотрены два типа разъемов: евророзетка (1 шт.), «компьютерные» розетки С13 (3 шт.). Для подключения входного переменного напряжения используется разъем С14.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMR-96-09 и BMR-96-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:
  • интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
  • термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.
Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1101SL используется современная электронная защита от:
  • перегрузки по выходу;
  • короткого замыкания;
  • внутреннего перегрева.
После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).

Средства мониторинга

На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:
  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.
Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Технические характеристики
    Бренд Штиль
    Модель SR1101SL
    Топология on-line
    Максимальная выходная мощность, кВА/кВт 1/0,9
    Максимальная выходная мощность, кВА 1
    Максимальная выходная мощность, кВт 0.9
    Число фаз 1 в 1
    Количество фаз, вход 1
    Количество фаз, выход 1
    Номинальное входное напряжение, В 220
    Диапазон входного фазного напряжения, В 90-295
    Номинальная входная частота, Гц 50
    Диапазон входной частоты, Гц 45-65
    Номинальное выходное напряжение, В 220/230/240 (по умолчанию - 220)
    Стабилизация выходного напряжения, % ±2
    Максимальный зарядный ток, А 1
    Размещение аккумуляторных батарей Внутреннее
    Наличие батарей в комплекте да
    Емкость АБ, А*ч 9
    Количество устанавливаемых АБ, шт. 3
    Время автономной работы для полной нагрузки, мин >5
    Исполнение в стойку 19"
    Размер без упаковки (ШхВхГ), мм 466x88x411
    Размер в упаковке (ШхВхГ), мм 480x160x480
    Масса, кг 16
    Масса в упаковке, кг 16,58
    Диапазон температуры окружающей среды, °С +5 ... +40
    Диапазон температуры окружающей среды
    при транспортировке и хранении, °С
    -40 ... +40
Автономная работа
    Уровень нагрузки, % 10%20%30%40%50%60%70%80%90%100%
    Время автономной работы
    (от встроенных батарей), мин
    120 45 25 20 15 12 10 8 7 5
