Электронные байпасы для инверторов

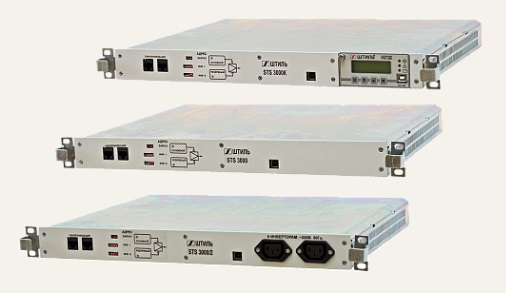

	Электронные байпасы серии «STS» разработаны для совместного применения с инверторами или в составе инверторных систем. Устройства обеспечивают автоматическое переключение нагрузки с выхода инвертора (инверторной системы) на основную сеть переменного тока при перегрузке или выходе из строя инвертора и обратно при возврате в нормальный режим. Модели электронных байпасов серии «STS» различаются по назначению (совместимости с моделями инверторов «Штиль»), коммутируемой мощности (4000 ВА или 10000 ВА), наличию встроенного контроллера для организации мониторинга (в моделях STS3000K и STS7500K) и способу подключения выводов инверторов (клеммные колодки или трехполюсные разъёмы IEC320).
	Модели электронных байпасов серии «STS» имеют следующие особенности: конструктив в виде 19-дюймового модуля высотой 1U для установки в 19-дюймовые телекоммуникационные шкафы или стойки; время переключения с инвертора на байпас/с байпаса на инвертор – менее 10 мс; клеммные колодки или трехполюсные разъемы IEC320 для подключения инверторов (в зависимости от модели). Все модели имеют два режима работы: on-line – постоянная работа нагрузки от источника постоянного напряжения через инвертор, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или выходе из строя инвертора; off-line – постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети. Модели   Байпас Инверторы мощность, ВА / Вт Входное напряж., В Управление, интерфейсы   пост. перем. STS3000 PS 24/700С-P-1 PS 24/700С-P-2 PS 220/700С-P-1 PS 220/700С-P-2 4000 / 3000 - 180-250 RS-485 STS3000/2 STS3000K с контроллером * 18-72 USB, RS-485, Ethernet (опция), «Сухие» контакты STS7500 9000 / 7500 - RS-485 STS7500K с контроллером * 9000 / 7500 18-72 USB, RS-485, Ethernet (опция), «Сухие» контакты STS10000 (I) PS48-60/500 (I) PS48-60/500 PS48-60/500K (I) PS48-60/500K PS48-60/1000 (I) PS48-60/1000 PS48-60/1000K (I) PS48-60/1000K PS48-60/2000K (I) PS48-60/2000K PS48/1500 PS48/1500 (HS) PS60/1500 PS60/1500 (HS) 10000 / 7500 - 130-320 RS-485, «Сухие» контакты     *) Модели дополнительно оснащены встроенным контроллером «Штиль» PSC-200.03.02 для организации        дистанционного мониторинга состояния и параметров как каждого инвертора, так и инверторной системы        в целом.
