Контроллер "Штиль" PSC200
Контроллер PSC200 предназначен для работы в составе установок электропитания и инверторных систем "Штиль" и имеет широкие возможности по удаленному мониторингу объекта и подключению внешних устройств.

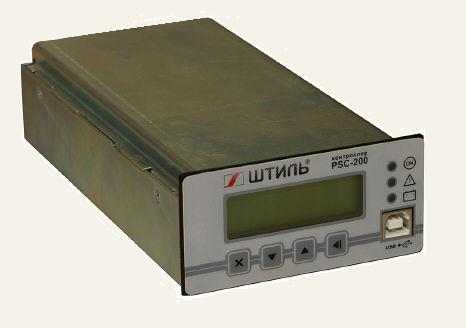

На передней панели контроллера расположены двухстрочный ЖКИ-индикатор, светодиодные индикаторы основных режимов работы и клавиатура для установки параметров. Питание контроллера осуществляется постоянным током напряжением 18…72 В по двум линиям: основной и дополнительной. Предусмотрена возможность дистанционного управления и мониторинга с помощью USB-порта, программируемых «сухих контактов», GSM-модема и TCP/IP-адаптера.
|
|
|
PSC200
|
Контроллер Штиль
|
|
|
Функции измерения и отображения параметров
- входное переменное напряжение (опция)
- входной переменный ток
- выходные напряжение и ток каждого выпрямителя
- температура каждого выпрямителя
- общий выходной ток УЭП
- выходное напряжение УЭП
- напряжение и ток до двух групп АБ
- температура до двух АБ
- температура окружающей среды
- наличие АБ
- состояние контрольных датчиков (контактов) входных/выходных автоматических выключателей, плавких вставок
Интерфейсы
- ЖКИ и клавиатура для отображения/задания параметров работы
- светодиоды для индикации важных параметров
- интерфейс RS485 для управления и контроля выпрямителей
- USB-порт для подключения ПК
- 4 группы программируемых «сухих контактов»
- GSM-модем (опция)
- TCP/IP-адаптер (опция)
Функции управления
- задание конфигурации УЭП: количество и тип выпрямителей, LVD, токовых шунтов в цепи АБ, контрольных контактов с автоматических выключателей, датчиков плавких вставок в цепи АБ, PLD, количество групп и тип АБ, GSM-модем или TCP/IP- адаптер
- самотестирование УЭП
- включение режима стабилизации заданного (установленного) значения выходного напряжения
- включение режима автоматического заряда АБ («плавающего напряжения») в зависимости от емкости, температуры и степени разряда
- включение режима проверки АБ
- включение режима питания нагрузки только от АБ
- включение режима ускоренного заряда АБ
- выравнивание выходных токов выпрямителей с точностью до 5% при изменении нагрузки от 5 до 100%
- установка предельных значений входного напряжения/тока, защитное отключение выпрямителей от входной электросети при достижении предельных значений (опция)
- установка предельных значений выходного напряжения/тока, защитное отключение нагрузки и/или АБ от выпрямителей при достижении предельных значений
- селективное отключение/подключение любого выпрямителя
- селективное отключение любой группы АБ
- отключение второстепенных нагрузок при разряде АБ до определенного уровня
- определение емкости АБ и времени автономной работы
- термокомпенсация заряда АБ
- защита АБ от глубокого разряда
- ограничение тока заряда АБ
- регистрация последних 250 событий: изменения режимов работы, замена компонентов системы, срабатывание защит по пороговым значениям
- установка даты и времени
- установка двух уровней пароля
- удаленный перезапуск УЭП (опция)
Аварийная акустическая и визуальная сигнализация состояний
- пропадание входного напряжения переменного тока или выход контролируемых входных параметров за установленный диапазон
- срабатывание входных автоматических выключателей
- перегрузка выпрямителя
- включение режима ограничения тока
- перегрев выпрямителя
- сбой вентилятора выпрямителя
- сбой/отключение одного выпрямителя
- сбой/отключение двух и более выпрямителей
- сбой передачи данных через интерфейс RS485, USB, GSM-модем, TCP/IP-адаптер
- защитное отключение выпрямителя
- срабатывание выходных автоматических выключателей
- включение режима питания нагрузки от АБ
- срабатывание LVD, PLD
- низкое напряжение АБ
- отсутствие или неисправность АБ
- сбой при тестировании АБ
- выход температуры окружающей среды за установленный диапазон
Дистанционное управление
- включение режима стабилизации заданного (установленного) значения выходного напряжения
- включение режима автоматического заряда АБ («плавающего напряжения») в зависимости от емкости, температуры и степени разряда
- установка предельных значений входного напряжения/тока, защитное отключение выпрямителей от входной электросети при достижении предельных значений (опция)
- установка предельных значений выходного напряжения/тока, защитное отключение нагрузки и/или АБ от выпрямителей при достижении предельных значений
- селективное отключение/подключение любого выпрямителя
- установка двух уровней пароля
- удаленный перезапуск УЭП (опция)
