Инвертор "Штиль" PS48-60/1000К
|
Инвертор "Штиль" для систем связи PS48-60/1000K имеет два входа: вход сети переменного тока с диапазоном напряжения 180-270 В и корректором мощности и вход постоянного тока с расширенным диапазоном напряжения 40,5 - 72 В. Для PS48-60/1000K характерно безразрывное переключение с питания от сети на питание от источника DC и обратно.
Инвертор "Штиль" PS48-60/1000K предназначен для установки в модульный каркас PS1000K или модульный каркас PS1000KM.
|
|
|
PS48-60/1000К
|
Инвертор Штиль
|
|
|
При нахождении напряжения питающей сети ~220В в допустимых пределах питание нагрузки осуществляется от внешней сети переменного тока, в этом режиме инвертор выполняет функции сетевого кондиционера. При этом энергия по цепи постоянного тока не потребляется, что позволяет снизить мощность источника постоянного тока до мощности, достаточной для заряда АБ. При выходе напряжения сети переменного тока за допустимые пределы питание нагрузки осуществляется от источника постоянного напряжения (аккумуляторных батарей). Питание нагрузки в обоих режимах осуществляется стабилизированным напряжением синусоидальной формы. Благодаря новым схемотехническим решениям, примененным при проектировании данного инвертора, перерыва в питании нагрузки при переключении не происходит.
Инвертор PS48-60/1000K предназначен для параллельной работы (до 24 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1). В инверторе имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

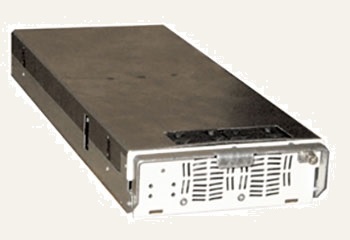

Конструктивно инвертор выполнен в виде модуля высотой 1U для установки в 19" корзину (в одной корзине может размещаться до 3-х инверторов). На передней панели инвертора расположены индикаторы работы и аварии преобразователя, все соединительные разъемы для подключения нагрузки, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели.
Функциональные и конструктивные особенности инвертора PS48-60/1000K:
- врубная конструкция с коммутационными элементами на задней панели, позволяющая устанавливать и менять инвертор в "горячем" режиме;
- гальваническая развязка входных и выходных цепей - 1500 В;
- электронная защита от перегрузок и короткого замыкания;
- синусоидальная форма выходного напряжения;
- переход на автономное питание нагрузки за 0 мс;
- совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 3,5:1);
- низкий коэффициент нелинейных искажений;
- возможность параллельной работы (до 24 шт.);
- возможность дистанционного мониторинга;
- стабилизированное выходное напряжение;
- входы постоянного и переменного тока;
- высокая перегрузочная способность;
- принудительное охлаждение.
Дополнительно в комплекте с инвертором "Штиль" PS48-60/1000К можно заказать:
- модульный каркас PS1000K или модульный каркас PS1000KM;
- ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки;
- Контроллер "Штиль" PSC-200.03;
- модуль распределения МР-11-07;
- модуль распределения МР-1Б2-08;
- модуль распределения МР-1БФ4-11.
Технические характеристики
| Бренд |
Штиль |
| Модель |
PS48-60/1000К |
| Максимальная мощность нагрузки, кВА |
1 |
| Максимальная мощность нагрузки, кВт |
0,75 |
| Номинальное входное напряжение, В |
AC 220, DC 48, DC 60 |
| Рабочий диапазон входного напряжения, В |
AC 175...265, DC 40,5-72 |
| Максимальный входной ток, А |
AC 4, DC 21 |
| Номинальное выходное напряжение, В |
220 |
| Диапазон выходного напряжения, В |
220В ±1,5% |
| Номинальная выходная частота, Гц |
50 |
| КПД, % |
87/90(DC), 95(АС) |
| Допустимая перегрузка |
105% - длительно,
150% - 5 сек с последующим отключением |
| Вид охлаждения |
Принудительное |
| Коэффициент мощности |
0-1 (L или C) |
| Высота, U |
1U |
| Размер без упаковки (ШхВхГ), мм |
110 х 44 х345 |
| Размер в упаковке (ШхВхГ), мм |
148x56x375 |
| Масса, кг |
2,5 |
| Степень защиты |
IP20 |
| Диапазон температуры окружающей среды, °С |
+5...+40 |
| Относительная влажность воздуха, % |
0...90 (без конденсата) |
| Гарантийный срок, мес |
24 |
| Наработка на отказ (MTBF), ч |
не менее 200000 часов при +40°С |
