Инвертор "Штиль" для систем связи PS48/1500 (STS-HS) с байпасом, 2000 ВА/1500 Вт
|
Инвертор "Штиль" для систем связи PS48/1500 (STS-HS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.
|
|
|
PS48/1500 (STS-HS)
|
Инвертор Штиль для систем связи с байпасом,
2000 ВА/1500 Вт
|
|
|
Инвертор PS48/1500 (STS-HS) предназначен для параллельной работы (до 6 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1), режим работы нагрузки может быть настроен пользователем (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).
Инвертор PS48/1500 (STS-HS) представляет собой импульсный преобразователь (ШИМ, 20 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле. В инверторе PS48/1500-STS-HS имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

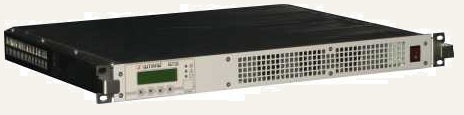

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" модульный каркас. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, ЖК-индикатор параметров; все соединительные разъемы для подключения нагрузки, сети, источника постоянного тока (например АБ), кабелей синхронизации и дистанционного мониторинга расположены на задней панели..
Функциональные и конструктивные особенности инвертора PS48/1500 (STS-HS):
- врубная конструкция с коммутационными элементами на задней панели, позволяющая устанавливать и менять инвертор в "горячем" режиме;
- встроенный автоматический байпас (переключение осуществляется синхронно и синфазно с сетью, время переключения <=10 мс);
- встроенный входной и выходной фильтр высокочастотных помех;
- гальваническая развязка входных и выходных цепей - 1500 В;
- электронная защита от перегрузок и короткого замыкания;
- синусоидальная форма выходного напряжения;
- возможность параллельной работы (до 6 шт.);
- возможность дистанционного мониторинга;
- стабилизированное выходное напряжение;
- высокая перегрузочная способность;
- принудительное охлаждение;
- 19" корпус высотой 1U;
- корзина для установки (опция).
Дополнительно в комплекте с инвертором PS48/1500 (STS-HS) можно заказать:
- ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки ;
- Контроллер "Штиль" PSC-200.;
- 19" стойку или шкаф;
- климатический шкаф;
- модуль распределения МР-1Б2-08.
- модуль распределения МР-1БФ4-11.
- модуль распределения МР-2БФ4-12.
- модуль коммутации.
- модульный каркас PSInn/1500 для инверторных систем.
Технические характеристики
| Бренд |
Штиль |
| Модель |
PS48/1500 (STS-HS) |
| Максимальная мощность нагрузки, кВА |
2,0 |
| Максимальная мощность нагрузки, кВт |
1,5 |
| Число фаз |
1 |
| Номинальное входное напряжение, В |
48 |
| Рабочий диапазон входного напряжения, В |
40,5-59 |
| Номинальное входное напряжение байпаса, В |
220 |
| Диапазон входного напряжения в режиме байпас, В |
182-255 |
| Максимальный входной ток, А |
44 |
| Номинальное выходное напряжение, В |
220 |
| Диапазон выходного напряжения, В |
220-230 (шаг 1 В) |
| Стабилизация выходного напряжения, % |
±1,5 |
| Номинальная выходная частота, Гц |
50 |
| Стабилизация выходной частоты, % |
±0,1 |
| КПД, % |
86 |
| Допустимая перегрузка |
до 105% - длительно,
105-120% - 30 секунд с последующим отключением,
120-200% - 5 секунд с последующим отключением |
| Вид охлаждения |
Принудительное |
Допуст. коэф. амплитуды тока нагрузки
(крест-факт) |
3,5:1 |
| Коэффициент нелинейных искажений, % |
≤1% при линейной нагрузке,
≤4% при нелинейной нагрузке |
| Высота, U |
1U |
| Размер без упаковки (ШхВхГ), мм |
483 x 44 x 380 |
| Масса, кг |
7 |
| Диапазон температуры окружающей среды, °С |
+5...+40 |
Диапазон температуры окружающей среды
при транспортировке и хранении, °С |
-40…+40 |
| Относительная влажность воздуха, % |
0...90 (без конденсата) |
| Гарантийный срок, мес |
24 |
| Наработка на отказ (MTBF), ч |
150 000 |
