SG-17R
Маршрутизатор / Мультиплексор DSLAM
Функциональные возможности:
Модульная базовая платформа Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1 может выполнять функции маршрутизатора, мультиплексора, бриджа, DSLAM-а, сервера доступа, IP-шлюза и IP-АТС, причём многие из этих функций могут выполняться одновременно одним устройством.
|
|
- Бридж
Функционирование в режиме бриджа означает прозрачную передачу трафика между интерфейсами устройства. К примеру, можно прозрачно передавать трафик между двумя Ethernet-сетями через интерфейс SHDSL, который может состоять из нескольких каналов.
- Мультиплексор
Работа в режиме мультиплексора позволяет передавать потоки информации при помощи IP и TDM технологий, используя выбранный широкополосный интерфейс для передач: SHDSL, E1, Ethernet. В качестве узкополосных (низкоскоростных) коммуникационных каналов могут быть интерфейсы Е1 или RS-232. При этом, при дополнительной настройке функции бриджа или маршрутизатора, оставшаяся полоса канала может быть использована для передачи Ethernet-трафика. Для мультиплексирования потоков E1 через Ethernet при помощи функции TDMoIP используется платформа SG-17R c усиленной версией процессорного модуля - SG-17R-1RU-CP2-3SFP/220VAC-W1. В качестве Ethernet может быть использована как медная среда 10/100/1000 Мбит/c, так и оптический канал, подключаемый к сменному SFP интерфейсу.
- Маршрутизатор
При работе в режиме маршрутизатора можно передавать трафик между различными IP-сетями, подключёнными к разным сетевым интерфейсам, с учётом правил маршрутизации. Поддерживается как статическая, так и динамическая маршрутизация.
- DSLAM
Режим DSLAM-а превращает Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1 в коммутатор, который осуществляет передачу данных между сетевыми интерфейсами SHDSL или Ethernet, причем сменные SHDSL и Ethernet модули, входящие в его состав, способны подавать питание в линию связи.
- Сервер доступа
Функционирование в режиме сервера доступа позволяет управлять оборудованием, подключенным к Базовая платформа SG-17R-1RU-CP1-4ETH/DC через интерфейс RS232.
- IP-шлюз
Режим IP-шлюза позволяет делать вынос телефонии и соединение разнесенных телефонов, используя технологию VoIP и передачу данных по Ethernet, SHDSL, E1.
- IP-АТС
В режиме IP-АТС возможно организовать мини-АТС, которая позволит совершать звонки через SIP-сервер, звонки на порты как в пределах одного устройства, так и между различными устройствами Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1, осуществлять автоматическую переадресацию вызова между портами FXS/FXO.
Программное обеспечение:
Программное обеспечение базовой платформы SG-17R-1RU-CP1-4ETH/220VAC-W1 основано на свободно-распространяемой операционной системе Linux. Управление осуществляется через веб-интерфейс, который доступен на русском и английском языках, а для диагностики могут быть использованы последовательный порт или подключение по протоколу SSH. Обновление программного обеспечения платформы выполнятся через TFTP сервер.
Передача данных:
Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1 поддерживает механизм "Bondig" или протокол "PPP-Multilink", которые позволяют объединять интерфейсы SHDSL, E1, RS-232 для увеличения пропускной способности или повышения надёжности соединения. При использовании "Bondig", работоспособность канала сохраняется в не зависимости от целостности всех пар, по которым осуществляется передача, а скорость может быть выбранной разной с учетом максимальной пропускной способности каналов.
Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1 может выступать в качестве межсетевого экрана, запрещая или разрешая прохождение пакетов на основе используемого протокола, адресов отправителя и получателя пакета, а так же номеров используемых портов. С помощью NAT можно выполнять трансляцию адресов, которая может быть применена к адресу отправителя — SNAT, или к адресу получателя — DNAT.
Поддержка качества обслуживания позволяет отдавать приоритет одним пакетам перед другими. Для поддержания качества обслуживания доступны различные дисциплины, как классовые, так и бесклассовые. Имеется возможность выделять фиксированные полосы для различных типов трафика или для различных сетей.
Поддержка виртуальных сетей (VLAN) позволяет изолировать трафик, передаваемый в одной физической среде. Порт может быть настроен для передачи как всего трафика, так и для передачи только пакетов с определённым номером VLAN.
SG-17R позволяет создавать VPN туннели для организации защищённого обмена информацией.
Аппаратная часть:
Встроенные Ethernet-порты SG-17R могут быть настроены на работу в режиме коммутатора, т.е. передавать данные между собой в обход процессора. В системе эти порты работают как один сетевой интерфейс.
Так же может быть установлена зависимость между состояниями интерфейсов. К примеру, если упал линк на SHDSL, то падает и линк на соответствующем интерфейсе Ethernet или E1.
Сервисы:
SG-17R имеет встроенные DHCP и DNS серверы. DHCP-сервер позволяет динамически выдавать IP-адреса персональным компьютерам в сети, в которой он работает. DNS-сервер позволяет переправлять запросы на вышестоящие DNS-сервера, либо размещать DNS-зоны непосредственно на устройстве.
Мониторинг:
SG-17R предоставляет возможность получать различные параметры канала SHDSL (соотношение сигнал/шум, число ошибок и другие) через специальный канал управления EOC. Данная информация доступна через веб-интерфейс либо по SNMP (HDSL2-SHDSL-LINE-MIB).
Также через SNMP предоставляется основная информация о системе в соответствии с MIB-2: это информация о сетевых интерфейсах, таблицах маршрутизации, загрузке процессора и т.д.
Для получения статистики об объёмах передаваемого трафика, можно настроить генерацию потока NetFlow 1, 5 или 7-ой версии.
Технические характеристики
|
Архитектура базовой платформы
| |
Параметры интерфейсов Ethernet
| |
Для подключения различных ресурсов ЛВС без использования дополнительного оборудования
| |
Режимы работы
|
маршрутизатор или коммутатор, в этом случае данные через порты передаются между собой в обход процессора;
VLAN ; поддержка STP ; протоколы PPPoE, PPTP
|
Количество портов настраиваемых в
режиме LAN/WAN
|
4
| |
Тип интерфейса
|
10/100 BaseT
| |
Режим работы
|
полу- и полнодуплексный
| |
Совместимость
|
ANSI/IEEE Std 802.3
| |
Автоопределение MDI/MDI-X
|
есть
| |
Параметры интерфейса RS-232
| |
Для конфигурирования маршрутизатора в качестве консольного порта
| |
Скорость передачи
|
115 200 бит/с
| |
Протокол
|
8-N-1
| |
Управление потоком
|
нет
| |
Тип разъёма
|
DB-9F
| |
Параметры CPU
| |
Тип процессора
|
ADM5120
| |
Объем Flash памяти
|
32 Мб
| |
Объем SDRAM памяти
|
64 Мб
| |
Параметры системного интерфейса
| |
Тип электрического стыка
|
PCI
| |
Поддержка Режима Bus-Master
|
да
|
Количество устанавливаемых
модулей расширения
|
4
| |
Питание
| |
Входное напряжение
|
100-240 В переменного тока
| |
Потребляемая мощность
|
10 Вт
|
Мощность для питания модулей
для версии W1
|
по 12 В - 15 Вт / по 48 В - 150 Вт
|
Мощность для питания модулей
для версии W3
|
по 12 В - 30 Вт / по 48 В - 240 Вт
|
Мощность для питания модулей
для версии W2
|
по 12 В - 30 Вт / 48 В не используется
| |
Прочие данные
| |
Габаритные размеры
|
44x260x435 мм
| |
Вес
|
3860 г
| |
Материал корпуса
|
металл
| |
Условия эксплуатации
| |
Режим работы
|
непрерывный
| |
Температура
|
10 .. 40 °С
| |
Относительная влажность воздуха
|
до 85%
| |
Атмосферное давление
|
84 .. 107 кПа
| |
Сменные интерфейсы поддерживаемые базовой платформой
| |
Модули SHDSL
| |
Для подключения удаленых SHDSL устройств в режиме 2-х, 4-х, 6-и проводной линии, для организации питания по технологии PoDSL
| |
Режимы работы
|
маршрутизация, бриджинг, объединение каналов (бондинг),
установление зависимостей между состояниями других интерфейсов
|
Количество портов в зависимости от
модификации модуля без подачи
дистанционного питания
|
1,2
|
Количество портов в зависимости от
модификации модуля с подачей
дистанционного питания
|
2
|
Максимальное количество портов
устанавливаемых в SG-17R
|
6
| |
Тип интерфейса
|
G.SHDSL (рекоменд. ITU-T G.991.2.bis)
| |
Тип соединения
|
точка-точка
|
Количество проводов линии связи в
зависимости от модификации модуля
|
2 (одна пара), 4 (две пары)
| |
Скорость передачи
|
192-14080 кбит/c (по одной паре)
| |
Линейный код
|
ТС-РАМ
| |
Вид связи
|
полный дуплекс
| |
Совместимость
|
модули MR-17H*, MS-17H4*, регенераторы SG-17E*,
модемы SG-17B*, ip-камеры IPcam-*PD*
| |
Модули E1
| |
Для подключения оборудования E1 (G.703 / G.704)
| |
Режимы работы
|
мультиплексирования в каналы SHDSL, RS-232, в другие каналы E1 или
маршрутизация данных для протокола HDLC,
объединение каналов (бондинг), конвертирование E1 в IP
|
Количество портов в зависимости от
модификации модуля
|
1,2,4,8
|
Максимальное количество портов
устанавливаемых в SG-17R
|
32
| |
Число проводов в линии связи
|
4 (две пары)
| |
Линейный код (ITU-T G.703)
|
HDB3, AMI
| |
Скорость передачи данных
|
Nx64 кбит/c где N=1:32, для каждого из интерфейсов Е1
(64:2048 кбит/с с шагом 64 кбит/с)
| |
Расстояние до оборудования DTE
|
2.4 км (для кабеля 0.5 мм), 1.6 км (для кабеля 0.4 мм)
| |
Цикловая структура (framing)
|
G.704
| |
Сверхциклы (superframe)
|
CRC4, CAS
|
Отключение цикловой структуры
(unframed mode)
|
есть
| |
Модули FXO/FXS
| |
Для подключения аналоговых телефонов с тональным или импульсным набором для последующей передачи голоса по технологии VoIP
| |
Количество портов
|
2 на одном субмодуле, до 8-и на одном модуле
|
Максимальное количество портов
устанавливаемых в SG-17R
|
32
| |
Поддержка режима Hotline
|
да
| |
Возможности настроек
|
изменения размера кадра передачи,
идентификатора кодака в rtp-потоке (payload)
|
Приоритет использования и
настройки кодеков
|
да
| |
Поддержка кодеков
|
g711 (aLaw), g723, g729, g729e, g726 (на 16,24,32 и 40 kbps),
iLbc (на 13.33 kbps)
|
Возможность изменения порядка
упаковки битов
|
да
|
Возможность независимой установки
для различных каналов параметров
|
тип передачи dtmf-сигнала,
громкость при кодировании/декодировании сигнала,
детектор активности и т.д.
| |
Модули VF
| |
Для подключения каналов тональной частоты (ТЧ) для последующей передачи оцифрованного сигнала по технологии IP
| |
Количество портов
|
2 на одном субмодуле, до 8-и на одном модуле
|
Максимальное количество портов
устанавливаемых в SG-17R
|
32
|
Поддержка двух и
четырех проводного режима
|
да
| |
Транзитный режим
|
да
|
Установление соединения без набора
номера
|
да
|
Возможности по конфигурации
режимов работ
|
идентичны модулям FX0/FXS
| |
Модули RS-232
| |
Для подключения оборудования с последовательным интерфейсом
| |
Режимы работы
|
мультиплексирование в SHDSL или E1,
конвертирование IP в RS-232, RS-232 over IP
|
Количество портов в зависимости от
модификации модуля
|
2,4
|
Максимальное количество портов
устанавливаемых в SG-17R
|
16
| |
Скорость передачи
|
от 300 до 230400 бод
| |
Разрядность данных
|
7 или 8 бит
| |
Количество стоп-бит
|
1 или 2
| |
Чётность
|
ODD, EVEN, NONE
| |
Сигналы управления
|
DTR/DSR, RTS/CTS, CD, RI
|
Примеры решений

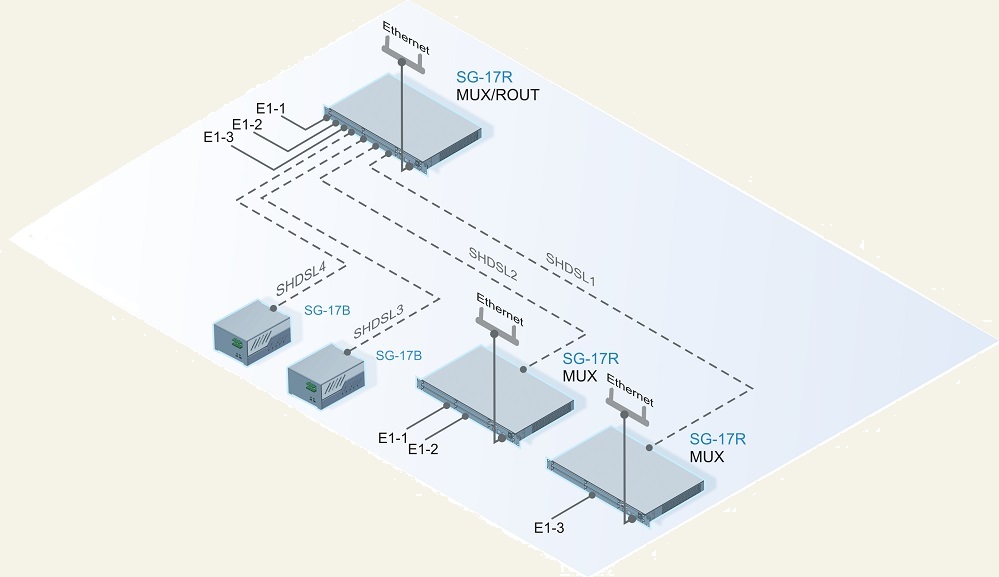

Подключение к центральному узлу доступа абонентов и сетей для передачи разнородного трафика «Ethernet» и «E1 + Ethernet» с использованием SHDSL технологии
Описание примера решения
Назначение: организация корпоративного узла центрального доступа для объединения нескольких удаленных Ethernet сетей или отдельно стоящих компьютеров, а так же организация связи оборудования с интерфейсами E1/G.703. Несколько DSL интерфейсов в составе SG-17R могут одновременно работать в разных режимах, осуществляя как мультиплексирование данных, так и маршрутизацию данных, а так же выполняя функции межсетевого экрана. Скорость по каждой паре достигает 14080 кбит/c. Максимальное количество устанавливаемых модулей E1 – 3 (при использовании одного модуля SHDSL). Максимальная емкость одного модуля Е1 (MR-17G*) – 8 каналов. К одному устройству SG-17R можно одновременно подключить до 6 DSL пар.
Используемые в примере решения продукты и группы продуктов
Базовая платформа SG-17R ( Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1, Базовая платформа SG-17R-1RU-CP1-4ETH/DC, Базовая платформа SG-17R-1RU-CP2-3SFP/220VAC-W1 ),
Базовая платформа SG-17R-1RU-CP1-4ETH/220VAC-W1 или SG-17R-1RU-CP1-4ETH/DC,
Модули SHDSL ( MR-17H1,
MR-17H2 ),
Модули E1 ( MR-17G1,
MR-17G2,
MR-17G4,
MR-17G8 ),
Модемы SHDSL ( SG-17B-111,
SG-17B-121,
SG-17B-141 )
Поддерживаемые продукты
В составе SG-17R-1RU-CP1-4ETH/220VAC-W1 могут использоваться следующие продукты:
|
MR-17G*
|
Модули предназначены для работы в качестве E1 каналообразующего оборудования.
|
|
MR-17H*
|
Модули предназначены для работы в качестве SHDSL каналообразующего оборудования. Обеспечивает дистанционное питание по информационной линии для удаленных устройств: регенераторов, модемов, ip-камер.
|
|
MR-17S4*
|
Модуль для подключения оборудования с последовательным интерфейсом.
|
Модели:
| SG-17R/DC
| SG-17R-1RU-CP1-4Eth/DC:
(ОС: Linux, 1xRS232, 4*Ethernet 10/100), 1U 19" 36-72VDC: 12V-15W
|
 |
| SG-17R/AC-W2
| SG-17R-1RU-CP1-4Eth/220VAC-W2:
(ОС: Linux, 1xRS232, 4*Ethernet 10/100), 1U 19" 220VAC: 12V-50W
|
|
| SG-17R/AC-W1
| SG-17R-1RU-CP1-4Eth/220VAC-W1:
(ОС: Linux, 1xRS232, 4*Ethernet 10/100), 1U 19" 220VAC: 48V-150W; 12V-15W
|
|
| SG-17R/AC-W3
| SG-17R-1RU-CP1-4Eth/220VAC-W3:
(ОС: Linux, 1xRS232, 4*Ethernet 10/100), 1U 19" 220VAC: 48V-240W ; 12V-30W
|
|
Вернуться к SIGRAND PoE Коммутаторы
|
