SG-17B-111 / SG-17B-3.3-M
SG-17B-114 / SG-17B-3.3-M-DIN
SHDSL Модем

Назначение продукта SHDSL модем SG-17B-111 для передачи трафика между Ethernet и SHDSL интерфейсами. Имеет локальное питание через блок-адаптер 220VAС в 3.3VDC. Особенности: при необходимости комплектуется дополнительным креплением на DIN рейку. Описание SHDSL модем SG-17B-111 самый быстрый на сегодняшний день модем для данной технологии – скорость в линии до 15 296 кбит/c по одной паре. Имеет увеличенную дальность связи по сравнению с технологией g.shdsl.bis в диапазоне до 5,7 Мбит/c. SHDSL модем SG-17B-111 предназначен для объединения распределенных локальных сетей, подключения удаленных компьютеров , IP-камер и других устройств, оснащенных интерфейсом Ethernet. Модем позволяет транслировать теги VLAN IEEE 802.1Q, как по SHDSL, так и через Ethernet-интерфейс.

SHDSL модем SG-17B-111 может быть использован для включения как в симметричном - парном режиме, так и для подключения к узлам центрального доступа на основе SG-17S, выполняющего роль DSLAM до 16 портов SHDSL или на основе SG-17R, выполняющего роль маршрутизатора или бриджа. Количество SHDSL портов, подключаемых к одному устройству SG-17R на базе платформы SG-17R-1RU-CP1-4ETH, достигает 6. Количество SHDSL портов, подключаемых к одному устройству SG-17S на базе платформы SG-17S-1RU-CP1-2ETH, достигает 16.

Конфигурация модема осуществляется через консольный порт RS-232. При подключении к SG-17S или SG-17R рекомендуется использовать в качестве «Slave» модема. Конфигурация линейных параметров модема «Slave» осуществляется в автоматическом режиме согласно настройкам «Master» модема. SHDSL модем SG-17B-111 предоставляет возможность получать различные параметры канала SHDSL по средствам служебного канала (EOC).

При включении модема через SHDSL модуль установленного в базовую платформу SG-17S / SG-17R можно выполнять полную удаленную автоматическую настройку линии связи. В этом случае, настройка модуля «Master» производится через любое удаленное место оператора, имеющего сетевое подключения к SG-17S / SG-17R, а информацию по сбору статистики работы канала связи можно получить встроенными средствами базовой платформы через: SNMP, Веб-интерфейс или Консоль.

SHDSL модем SG-17B-111 в стандартной комплектации имеет исполнение с локальным питанием 3.3В от блока адаптера переменного тока 220В.

Дополнительные модификации с разным способом питания:


• SG-17B-111 (SG-17B-3.3-M) - исполнение с локальным питанием 3.3В от блока адаптера переменного тока 220В;
• SG-17B-121 (SG-17B-12-M) - исполнение с локальным питанием 12В, для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания;
• SG-17B-141 (SG-17B-48-M) - исполнение с локальным питанием 48В (24В), для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания;
• SG-17B-541 (SG-17B-48/T-M) - исполнение с локальным питанием 48В (44…57В), для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания и подачей питания на порт Ethernet для подключения устройств, использующих технологию PoE class 2, например IP-камера, IP-телефон;
• SG-17B-161 (SG-17B-P-M) - исполнение с приемом дистанционного питания с информационной линии. Под заказ модем может обеспечивать транзит питания с линии напряжением 120 … 240В на другие устройства. Мощность по транзитному питанию при подключении модема через модуль MR-17H2P2 составляет – до 25 Вт;
• SG-17B-261 (SG-17B-P/T-M) - исполнение с приемом дистанционного питания с информационной линии и подачей питания на порт Ethernet для подключения устройств, использующих технологию PoE class 2, например IP-камера, IP-телефон;
• SG-17B-441 (SG-17B-48/PD-M)- исполнение с локальным питанием 48В и подачей дистанционного питания по информационной линии для подключаемых устройств: регенераторов, модемов;
• SG-17B-351 (SG-17B-48P/PD-M) - исполнение с питанием PoE (48В) и подачей дистанционного питания по информационной линии для подключаемых устройств: регенераторов, модемов.
• SG-17B-151 (SG-17B-48P-M) - исполнение с питанием PoE (48В), для работы c коммутаторами или инжекторами PoE;

Дополнительные варианты исполнения модемов серии SG-17B:


• Пластиковое исполнение: малогабаритный эргономичный корпус;
• Бескорпусное исполнение для использования в составе различных комплексов. Возможен вариант исполнения с габаритами 30x210 мм, который успешно применяется для передачи видеоизображение из труб диаметром до 32 мм для исследования глубинных скважин;
• Герметичное исполнение IP-67 для тяжелых климатических условий;
• С креплением на DIN рейку для размещения в составе различных коммуникационных шкафов;
• Для организации связи на линиях проходящих в особо опасных условиях, модемы могут работать в комплекте с искробезопасными барьерами;
• На основе этого же модема сделан сменный пользовательский интерфейс для цифровой IP-камеры Sigrand Ipcam-20PD, Ipcam-04PDN с габаритами 30x70 мм.

Примеры решений


Групповое подключение локальных и удаленных IP-камер к сети через коммутатор

Описание примера решения

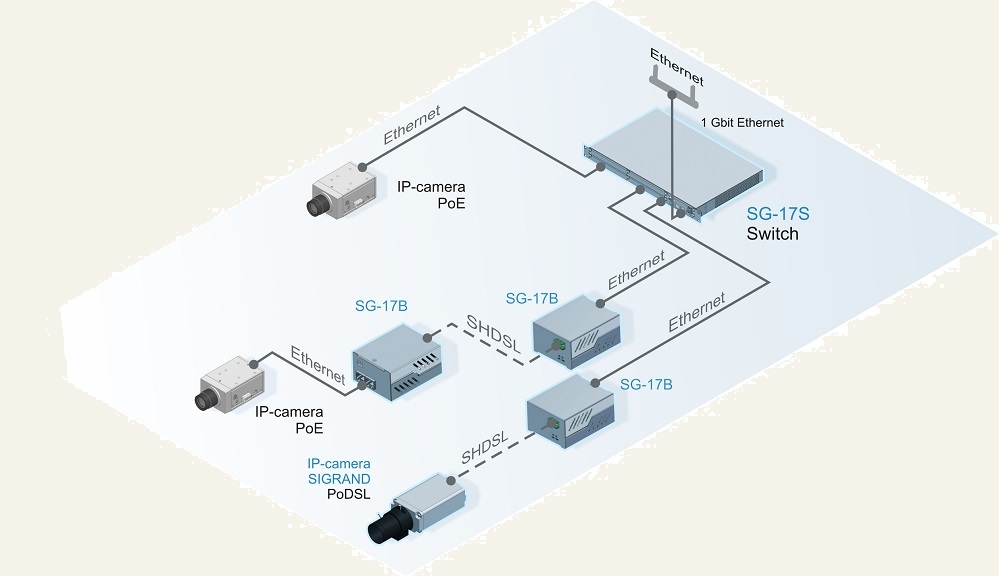

Назначение: подключение различных IP-камер к информационной сети через разные интерфейсы. Камеры подключается к типовому Ethernet коммутатору с технологией PoE. Удаленная IP-камера Sigrand Ipcam-*/D подключена через SHDSL модем SG-17B. Удаленная произвольная IP-камера подключена через два SHDSL модема SG-17B. Скорость в линии для удаленного подключения достигает 15296 кбит/c по одной паре. Локальная произвольная IP-камера подключена к коммутатору с использованием технологии PoE.

Используемые в примере решения продукты и группы продуктов
SHDSL модем SG-17B-111, SHDSL модем ( SG-17B-121, SG-17B-141 ), IP-камера со встроенным SHDSL интерфейсом SG-1C-132, IP-камера c Ethernet интерфейсом SG-3C-1612, Коммутатор/DSLAM ( SG-17S-21, SG-17S-23 )

Технические характеристики



Линейный интерфейс
Тип интерфейса	G.SHDSL(ITU-T G.991.2.bis)
Тип соединения	точка-точка
Количество проводов	2 (одна пара)
Скорость передачи	192 – 15296 Kbit/s
Линейный код	TC-PAM
Вид связи	полный дуплекс
Совместимость	с модемами SG-17B*, с модулями SHDSL MR-17H*, MS-17H* устанавливаемыми в шасси SG-17R или SG-17S, регенераторами SG-17EP
Параметры интерфейса Ethernet
Тип интерфейса	10/100 BaseT
Количество портов	1
Режим работы	полу- и полнодуплексный
Совместимость	ANSI/IEEE Std 802.3
Автоопределение MDI/MDI-X	есть
Параметры интерфейса RS-232
Скорость передачи	115200 Bit/s
Протокол	8-N-1
Управление потоком	нет
Тип разъема	miniUSB
Питание
Тип	локальное, 3.3 V DC (с блок-адаптером 220/3.3 в комплекте)
Потребляемая мощность	2 Вт
Прочие данные
Габаритные размеры	44x63x93 мм
Вес	240 г
Материал корпуса	металл
Условия эксплуатации
Температура	-35 .. 40 °С
Относительная влажность воздуха	до 85%
Атмосферное давление	84 .. 107 кПа



Таблица скорости



Скорость, кбит/с	Кабель сечением 0,5 мм, км	Кабель сечением 0,9 мм, км (*)	Кабель сечением 1,2 мм, км (*)
15296	0,6
14080	1,0	3,6	5,8
12800	1,2	3,8	6,4
11520	1,4	4,2	6,4
10240	2,0	4,6	7,2
9216	2,2	4,8	7,4
8192	2,4	5,0	8,0
7168	3,0	5,4	8,4
6144	3,4	6,0	9,0
5696	3,6	6,8	10,6
5120	3,8	7,2	12,0
4608	4,0	7,4	13,0
4096	4,4	8,0	14,0
3072	5,0	9,0	15,8
2304	5,4	10,6	17,0
2048	6,2	12,6	19,4
1536	7,0	14,8	22,2
1024	7,8	17,0	26,0
768	8,4	18,4	28,0
512	9,0	19,8	30,0
384	9,6	21,2	32,0
192	10,4	23,0	35,0
(*) - не все данные получены экспериментальным путем.



Модели:



SHDSL Модем    SG-17B-111    SG-17B-3.3-M	1xSHDSL 15296 кбит/c по одной паре, 1xEthernet 10/100, miniUSB порт управления, питание 220В/3.3В, металлическое исполнение Обозначение для российского рынка: SG-17B-3.3-M
SHDSL Модем    SG-17B-114    SG-17B-3.3-M-DIN	1xSHDSL 15296 кбит/c по одной паре, 1xEthernet 10/100, miniUSB порт управления, питание 220В/3.3В, металлическое исполнение, крепление на DIN-рейку Обозначение для российского рынка: SG-17B-3.3-M-DIN




---

Вернуться к SIGRAND SHDSL Модемы
