SG-17S
Модульный коммутатор / маршрутизатор DSLAM
2 Ethernet Combo-порт 10/100/1000 BASE-T/SFP слот
|
Назначение продукта
Модульная базовая платформа для подключения пользователей и оборудования по технологии SHDSL и Ethernet в качестве узла центрального доступа работающего в режиме коммутатора. Модули расширения Ethernet и SHDSL устанавливаемые в состав устройства обеспечивают подачу напряжения в линию по технологии PoE и PoDSL для питания удаленных устройств.
Питание 36-72V DC ( Модели: SG-17S-21 / SG-17S-22 ).
Питание AC 220V ( Модели: SG-17S-23 / SG-17S-24 ).
|
|
Описание
Базовая платформа SG-17S является специализированным вариантом базовой платформы
SG-17R-1RU-CP1-4ETH / DC ( Модели: SG-17S-21 / SG-17S-22 ) и
SG-17R-1RU-CP1-4ETH / 220VAC-W1 ( Модели: SG-17S-23 / SG-17S-24 )
с дополнительно установленным в его состав Switch-модулем, обеспечивающим обмен данными между сетевыми интерфейсами без использования процессорного модуля. Тем самым обеспечивается работа устройства SG-17S-21 в режиме сетевого коммутатора 2-го уровня для модулей имеющим маркировку "MS" (Module Switch). Для сопряжения с вышестоящим оборудованием доступны два гигабитных Ethernet интерфейса которые могут быть выполнены для медного или оптического соединения через SFP разъем.
SG-17S поддерживает установку двух видов модулей: SHDSL и Ethernet, что позволяет в зависимости от удаленности соединения оптимально выбрать способ подключения объекта. Модули SHDSL имеют 4-е порта, работающие на скоростях по 15296 кбит/c по одной паре и могут иметь блок подачи дистанционного питания в линию для питания регенераторов SG-17E*P, модемов SG-17B* или IP-камер Sigrand SG-1C-132. Модули Ethernet MS-17E8PP имеют 8 портов и обеспечивают питание удаленных устройств совместимых со стандартом PoE (IEEE802.3at, af), включая устройства PoE+. В состав шасси могут быть установлены до 4-х модулей SHDSL MR-17H4* или MS-17E8PP.
Управление коммутатором SG-17S выполняется через web-интерфейс или в консольном режиме через ssh с использованием CLI оболочки.
Модульная базовая платформа Базовая платформа SG-17S может выполнять функции коммутатора и DSLAM, а также дополнительно маршрутизатора, мультиплексора, бриджа, сервера доступа, IP-шлюза и IP-АТС, причём многие из этих функций могут выполняться одновременно одним устройством. Для этого в составе устройства можно применять все типы модулей разработанные для платформы SG-17R: SHDSL, E1, RS-232, VoiP (FXO/FXS и VF - каналы тональной частоты).
Применение DSLAM или Ethernet PoE коммутаторов на базе SG-17S может найти свое применение для подключения IP-камер различных производителей или IP-камер Sigrand, а также в качестве узлов центрального доступа для операторов связи или корпоративного сектора.
Функциональные возможности:
Link Aggregation
Для увеличения пропускной способности каналов связи можно объединить несколько интерфейсов в один транк. Поддерживается создание четырех групп от 2-х до 4-х портов в каждой. Возможные алгоритмы работы основаны на MAC-адресах источников и получателей.
Port mirroring
Позволяет дублировать трафик одного порта или нескольких портов в другие порты. Применяется для анализа трафика проходящего через наблюдаемые порты.
VLAN
Возможна одновременная работа до 32 VLAN из общего числа 4096. Поддержка tag-based (802.1Q) в качестве основного режима и port-based. Управление тегами: добавление/изменение/удаление.
Class of Service
Позволяет выделять приоритетный трафик на основании: физического порта коммутатора, VLAN (802.1Q), пакетов IPv4/IPv6 (ToS), порта TCP протокола.
Bandwidth control
Осуществляет управление как симметричной так и несимметричной полосой пропускания по алгоритму “Leaky bucket”. Шаг настройки и верхняя граница полосы задается в зависимости от типа интерфейса SHDSL, Fast Ethernet, Gigabit Ethernet.
Broadcast storm control
Блокирование широковещательных пакетов, приходящих на порт через алгоритм “Threshold”. Настраивается путем указания верхней границы количества пакетов, приходящих в порт и зависит от скорости. Режим устанавливается по каждому из портов индивидуально, а также в диапазоне портов.
Port Security
Ограничение доступа к порту коммутатора может осуществляться блокировкой пакетов на основании: MAC-адреса, IP-адреса, порта TCP/UDP.
Программное обеспечение:
Программное обеспечение базовой платформы SG-17S основано на свободно-распространяемой операционной системе Linux. Управление осуществляется через веб-интерфейс, который доступен на русском и английском языках или через режим командной строки с использованием CLI оболочки. Для диагностики могут быть использованы последовательный порт или подключение по протоколу SSH. Обновление программного обеспечения платформы выполнятся через TFTP сервер.
Дополнительная аппаратная часть:
В состав SG-17S можно установить Ethernet-порты 4x 10/100 BaseT которые используют CPU модуль устройства. Они могут быть настроены на работу в режиме коммутатора, т.е. передавать данные между собой в обход процессора или в режиме маршрутизатора. Также на этих портах можно программно настроить STP (Spanning Tree protocol).
Сервисы:
SG-17S имеет встроенные DHCP и DNS серверы. DHCP-сервер позволяет динамически выдавать IP-адреса персональным компьютерам в сети, в которой он работает. DNS-сервер позволяет переправлять запросы на вышестоящие DNS-сервера, либо размещать DNS-зоны непосредственно на устройстве.
Мониторинг:
SG-17S предоставляет возможность получать различные параметры канала SHDSL (соотношение сигнал/шум, число ошибок и другие) через специальный канал управления EOC. Данная информация доступна через веб-интерфейс либо по SNMP (HDSL2-SHDSL-LINE-MIB).
Также через SNMP предоставляется основная информация о состоянии сетевых интерфейсов и системе в соответствии с MIB-2.
Примеры решений

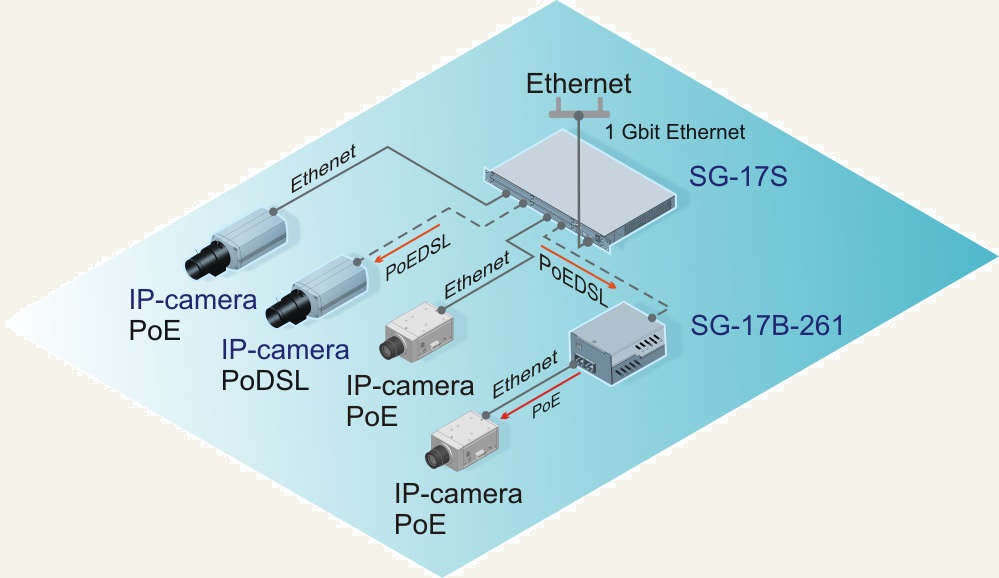

Подключение IP-камер различных производителей с использованием технологий Ethernet и SHDSL
Описание примера решения
Назначение: IP-камеры подключаются к интерфейсам модульного коммутатора SG-17S. В шасси SG-17S может быть установлено до 4 различных модулей. Для подключения SHDSL IP-камер используются 4-портовые модули MS-17H4 или MS-17H4P2 (с удалённым питанием PoDSL), скорость в линии достигает 15296 кбит/с по одной паре. IP-камера Sigrand может быть оборудована встроенным SHDSL модулем, произвольная IP-камера подключается через дополнительный модем. Для подключения Ethernet IP-камер применяются 8-портовые модули MS-17E8PP с поддержкой PoE технологии и мощностью до 60 Вт на канал.
Используемые в примере решения продукты и группы продуктов
Коммутаторы SG-17S,
IP-камера со встроенным SHDSL интерфейсом SG-1C-132,
IP-камеры c Ethernet интерфейсом ( SG-1C-131, SG-3C-1612 ),
Модули SHDSL ( MS-17H4,
MS-17H4P2 ),
Модуль Ethernet MS-17E8PP
Поддерживаемые продукты
В составе SG-17S могут использоваться следующие продукты:
MS-17E8
Модуль предназначен для установки в состав базовой платформы коммутатора/DSLAM SG-17S в качестве оборудования доступа Ethernet.
MS-17E8PP
Модуль предназначен для установки в состав базовой платформы коммутатора/DSLAM SG-17S в качестве оборудования доступа Ethernet. Интерфейсы модуля поддерживают технологию питания удаленных устройств Passive Power-over-Ethernet (Passive PoE).
MS-17H4
Модуль предназначен для установки в состав базовой платформы SG-17S (DSLAM) в качестве SHDSL каналообразующего оборудования.
MS-17H4P2
Модуль предназначен для установки в состав базовой платформы SG-17S (DSLAM) в качестве SHDSL каналообразующего оборудования. Обеспечивает дистанционное питание по информационной линии для удаленных устройств, а именно для регенераторов, модемов, ip-камер.
Примечание: кроме модулей типа "MS" (Module Switch) в составе SG-17S могут использоваться все модули типа "MR" (Module Router) предназначенные для установки в составе маршрутизатора/мультиплексора ( SG-17R-1RU-CP1-4ETH/DC, SG-17R-1RU-CP1-4ETH/220VAC-W1 ). Данные передаваемые через модули "MS" и "MR" могут обрабатываться независимо аппаратным коммутатором и процессором маршрутизатора или объединены внутренней архитектурой на скорости 100 Мбит/c программными настройками.
Технические характеристики
|
Архитектура базовой платформы |
|
Параметры Ethernet интерфейсов
| |
Для UPlink соединения
| |
Количество портов
|
2
| |
Тип интерфейса
|
Combo-порт 10/100/1000 BASE-T/SFP слот
| |
Режим работы
|
полу- и полнодуплексный
| |
Совместимость
|
ANSI/IEEE Std 802.3
| |
Автоопределение MDI/MDI-X
|
есть
| |
Параметры интерфейса RS-232
| |
Для конфигурирования маршрутизатора в качестве консольного порта
| |
Скорость передачи
|
115 200 бит/с
| |
Протокол
|
8-N-1
| |
Управление потоком
|
нет
| |
Тип разъёма
|
DB-9F
| |
Параметры Ethernet коммутатора
| |
Скорость SFP трансивера
|
1.25 Гбит/с
| |
Размер буфера пакетов
|
352 кБайт
|
Максимальный размер
пакета
|
1536 Байт
|
Размер таблицы
MAC-адресов
|
4096
|
Время устаревания
MAC-адреса
|
330 с
| |
Параметры CPU
| |
Тип процессора
|
ADM5120
| |
Объем Flash памяти
|
32 Мб
| |
Объем SDRAM памяти
|
64 Мб
| |
Параметры системного интерфейса
| |
Тип электрического стыка
|
SS-SMII & PCI
|
Поддержка режима
Bus-Master
|
да (используется некоторыми типами модулей типа "MR")
|
Количество устанавливаемых
модулей расширения
|
4
| |
Питание
| |
Входное напряжение
|
Модели SG-17S-21 / SG-17S-22:
36-72 В постоянного тока (при использовании функции PoE 48 В)
Модели SG-17S-23 / SG-17S-24:
100-240 В переменного тока
| |
Потребляемая мощность
|
15 Вт
|
Мощность для питания
модулей
|
Модели SG-17S-21 / SG-17S-22:
по 12 В - 30 Вт /
по 48 В - мощность определяется внешним источником питания (до 1 кВт)
Модели SG-17S-23 / SG-17S-24:
по 12 В - 30 Вт / по 48 В - 240 Вт
| |
Прочие данные
| |
Габаритные размеры
|
44x260x435 мм
| |
Вес
|
Модели SG-17S-21 / SG-17S-22:
3490 г
Модели SG-17S-23 / SG-17S-24:
3950 г
| |
Материал корпуса
|
металл
| |
Условия эксплуатации
| |
Режим работы
|
непрерывный
| |
Температура
|
10 .. 40 °С
|
Относительная влажность
воздуха
|
до 85%
| |
Атмосферное давление
|
84 .. 107 кПа
| |
Сменные интерфейсы поддерживаемые базовой платформой |
|
Модули SHDSL
| |
Для подключения удаленых SHDSL устройств в режиме 2-х, 4-х, 6-и, 8-и проводной линии, для организации питания по технологии PoDSL
| |
Режимы работы
|
коммутация (DSLAM), объединение каналов (Link Aggregation)
|
Количество портов для
модификации модуля без
подачи дистанционного
питания
|
4
|
Количество портов для
модификации модуля с
подачей дистанционного
питания
|
4
|
Допустимая мощность
подключаемых устройств
по PoDSL
|
в режиме 2-х портов до 17 Вт на канал, в режиме 4-х портов до 8,5 Вт на канал
| |
Тип PoDSL
|
240 В постоянного тока, 70 мА ; индикация перегрузки и тока утечки
|
Максимальное количество
портов устанавливаемых в
SG-17S
|
32
| |
Тип интерфейса
|
G.SHDSL (рекоменд. ITU-T G.991.2.bis)
| |
Тип соединения
|
точка-точка
|
Количество проводов линии
связи для одного модуля
|
2 (одна пара), 4 (две пары), 6 (три пары), 8 (четыре пары)
| |
Скорость передачи
|
192-15296 кбит/c (по одной паре)
| |
Линейный код
|
ТС-РАМ
| |
Вид связи
|
полный дуплекс
| |
Совместимость
|
модули MR-17H*, MS-17H4*, регенераторы SG-17E* , модемы SG-17B*,
ip-камеры IPcam-*PD*
| |
Модули Ethernet
| |
Для подключения объектов ЛВС, для питания устройств по технологии PoE
| |
Режимы работы
|
коммутация (Switch), объединение каналов (Link Aggregation)
|
Количество портов для
модификации модуля
без PoE
|
8
|
Количество портов для
модификации модуля с PoE
|
8
|
Допустимая мощность
подключаемых устройств
по PoE
|
Модели SG-17S-21 / SG-17S-22:
до 60 Вт на канал
(общая мощность определяется внешним источником питания - до 1 кВт)
Модели SG-17S-23 / SG-17S-24:
до 60 Вт на канал (общая мощность 240 Вт)
| |
Тип PoE
|
Passive PoE контакты 4/5 (+), 7/8 (-) ; пользовательская установка значений от 0 до 60 Вт на канал
|
Максимальное количество
портов устанавливаемых
в SG-17S
|
32
| |
Тип интерфейса
|
Ethernet IEEE 802.3
| |
Скорость передачи
|
10/100 Мбит/c
| |
Режимы передачи
|
Full/Half duplex
| |
Автоопределение MDI/MDI-X
|
есть
| |
Дополнительные интерфейсы поддерживаемые базовой платформой
| |
Ethernet WAN устанавливаются для версии SG-17S(R)
| |
Для подключения коммутатора с использованием внешних адресов, создания топологии "кольцо"
| |
Режимы работы
|
маршрутизатор или коммутатор, в этом случае данные через порты передаются между собой в обход процессора ; поддержка STP
|
Количество портов
настраиваемых в режиме
LAN/WAN
|
4
| |
Тип интерфейса
|
10/100 BaseT
| |
Режим работы
|
полу- и полнодуплексный
| |
Совместимость
|
ANSI/IEEE Std 802.3
| |
Автоопределение MDI/MDI-X
|
есть
| |
Модули: SHDSL, E1, FXO/FXS, VF (ТЧ), RS-232
| |
Для организации мультисервисных услуг допустимо использовать модули предназначенные для платформы SG-17R (см. описание платформы)
| |
Режимы работы
|
независимая работа модулей для SG-17S и для SG-17R в составе одной платформы или объединение разнотипных каналов связи в общий программный бридж
|
Модели:
Коммутатор/DSLAM
SG-17S-21
| ОС: Linux, 1xRS232, 2xCombo-порт 10/100/1000BASE-T/SFP, 1U 19"
36-72VDC: 12V-30W
Для российского рынка соответствует обозначению
SG-17S-1RU-CP1-2ETH/DC
|
 |
Коммутатор/маршрутизатор/DSLAM
SG-17S-22
| ОС: Linux, 1xRS232, 2xCombo-порт 10/100/1000BASE-T/SFP, WAN 4*Ethernet 10/100, 1U 19" 36-72VDC: 12V-30W
Для российского рынка соответствует обозначению SG-17S(R)-1RU-CP1-2ETH/DC
|
|
Коммутатор/DSLAM
SG-17S-23
| ОС: Linux, 1xRS232, 2xCombo-порт 10/100/1000BASE-T/SFP, 1U 19"
220VAC: 48V-240W ; 12V-30W
Для российского рынка соответствует обозначению
SG-17S-1RU-CP1-2ETH/220VAC-W3
|
|
Коммутатор/маршрутизатор/DSLAM
SG-17S-24
| ОС: Linux, 1xRS232, 2xCombo-порт 10/100/1000BASE-T/SFP, WAN 4*Ethernet 10/100, 1U 19"
220VAC: 48V-240W ; 12V-30W
Для российского рынка соответствует обозначению
SG-17S(R)-1RU-CP1-2ETH/220VAC-W3
|
|
