SG-3C-1612
IP камеры уличного исполнения
Назначение продукта
2 Мегапиксельная IP-камера с управляемым зумом и автофокусом уличного исполнения (OutDoor). Имеет два Ethernet интерфейса которые можно использовать как PoE удлинитель или для подключения дополнительного PoE прожектора.
Описание
IP-камеры проверены на совместимость со следующим ПО:
AVReg, Domination, DevLine (Линия), GeoVision, Globoss, ITV (Axxon Next, Intellect), Ivideon, Macroscop, MileStone, NetAvis, Revisor VMS, SecurOS, Tahion, Trassir, Xeoma, VdeoNet, ZoneMinder.

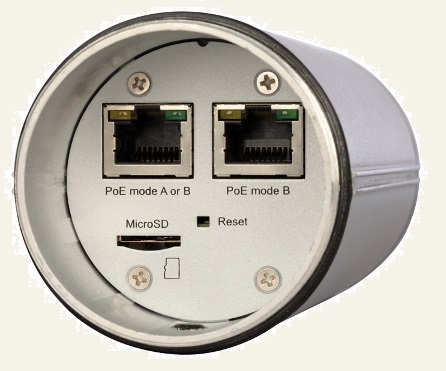

IP-камеры SG-3C-1612 могут соединяться в цепочку с питанием всей группы по одному кабелю, для этого в камеру встроен Ethernet-коммутатор на два порта. Для организации дополнительной подсветки в IP-камерах может быть задействован второй порт Ethernet для подключения LED-прожекторов Sigrand с питанием PoE. Прожекторы имеют регулируемую мощность, что позволяет подключить несколько прожекторов в последовательном соединении.
|
|
Примеры решений

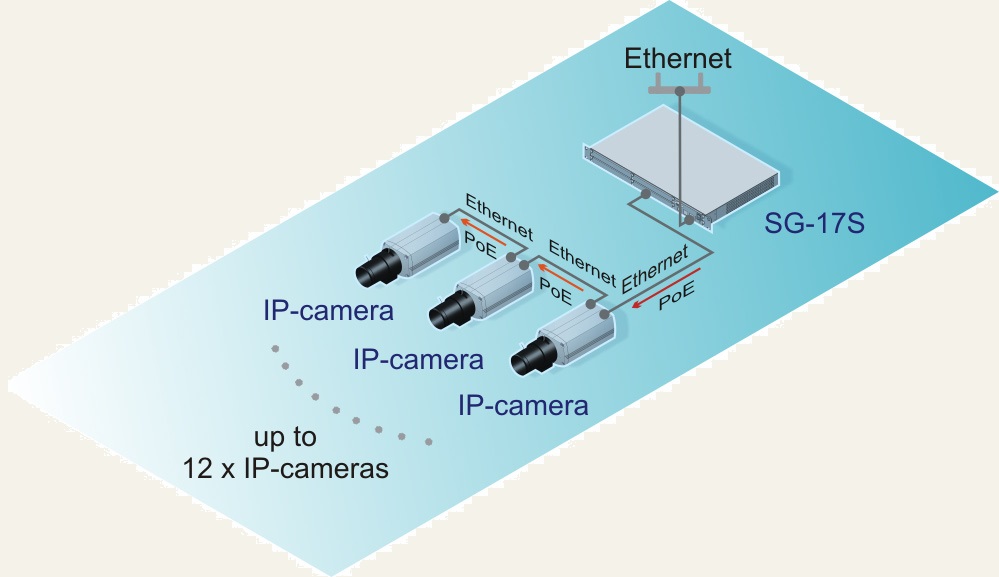

Подключение IP-камер Sigrand в режиме транзитного питания PoE через коммутатор Sigrand
Описание примера решения
Назначение: подключение группы IP-камер Sigrand к информационной сети через Ethernet интерфей. Все IP-камеры Sigrand с Ethernet интерфейсом имеют встроенный двухпортовый коммутатор, что позволяет организовать их подключение «цепочкой» с транзитным питанием от одного порта PoE. Количество подключаемых IP-камер зависит от длины сегмента подключения. При максимальном расстоянии между камерами (100 м) можно соединить в цепочку до 5 камер — таким образом, общая длина цепочки может достигать 500 м. IP-камеры подключаются к Ethernet интерфейсу модульного коммутатора Sigrand SG-17S с использованием модуля MS-17E8PP (Passive PoE до 60 Вт). Коммутатор SG-17S подключается к информационной сети через гигабитный медный или оптический Ethernet интерфейс. В зависимости от количества IP-камер вместо SG-17S могут использоваться решения на базе коммутаторов SG-1S.
Используемые в примере решения продукты и группы продуктов
IP-камеры SG-3C-1612, Модуль MS-17E8PP, Коммутаторы SG-17S ( SG-17S-23, SG-17S-21 )
Технические характеристики
|
Сетевой интерфейс
| |
Ethernet 10/100
|
2 порта с возможностью последовательного подключения и транзитного питания камер
| |
Камера
| |
Тип
|
герметичного исполнения
| |
Матрица
|
1/2.8” CMOS Sony IMX136 2 Мпк
| |
День/ночь
|
механический ИК-фильтр
| |
Минимальная освещённость
|
0.1 лк F1.2 (цвет), 0.001 лк F1.2 (чёрно-белый)
| |
Электронный затвор
|
от 1/25000 до 1 секунды
| |
Динамический диапазон
|
до 120 дБ
| |
Объектив
|
встроенная оптика 3 Мпк, 2.8-12 мм, мотор зум, автофокус (под заказ 6-22 мм)
| |
Видео
| |
Видеопотоки
|
до двух потоков по RTSP (H264, MPEG4, MJPEG), мультикастовое вещание по RTSP, вещание MJPEG по HTTP, регулируемые частота кадров и полоса пропускания канала
|
Сжатие и разрешение
видео
|
H.264, MPEG4, MJPEG; 1920*1080 30 кадров/c
| |
Настройки изображения
|
яркость, контрастность, автобаланс белого, автоэкспозиция, компенсация фоновой засветки, режимы день/ночь, зеркальное отображение (по горизонтали и вертикали), наложение текста, отображение даты/времени/гистограммы
| |
Аудио
| |
Аудиовход
|
встроенный микрофон (под заказ)
| |
Звуковые кодеки
|
G.711 (8 кГц, 64 кбит/с), AAC LC (8/16 кГц, регулируемый битрейт)
| |
Сеть
| |
Безопасность
|
защита доступа к web-интерфейсу по паролю и шифрование HTTPS
| |
Поддерживаемые протоколы
|
IPv4, HTTP/HTTPS, SSL/TSL, SSH, DNS, DHCP, NTP, RTSP, RTP, TCP, UDP, ARP
| |
Системная интеграция
|
Поддержка программного
интерфейса
|
ONVIF
| |
Оповещения о тревоге
|
загрузка файлов на FTP, HTTP, E-mail, оповещение по E-mail, HTTP, TCP, активация внешних сигналов тревоги, локальная запись видео и аудио на карту SD
| |
Входы/выходы тревоги
|
1 вход, 1 выход
| |
Распознавание
|
детектор движения
|
Локальное хранение
данных
|
слот для карт microSD
| |
Общие параметры
| |
Процессор и память
|
TMS320DM369ZCE, 128 MB SDRAM DDR
| |
Тип корпуса
|
алюминий
| |
Габариты
|
180x60 (без крепления), 200x63 (с козырьком, без крепления)
| |
Крепление
|
шарнирное, три степени свободы, подводка проводов
| |
Масса в сборе
|
700 гр
| |
Условия эксплуатации
|
-40... +50 °C
| |
Питание
|
локальное 12В, PoE class 2, потребление: 4,5 Вт
| |
Дополнительные опции
| |
Поддержка Wi-Fi
|
установка дополнительного модуля MC-1CW1
| |
Дополнительная подсветка
|
светодиодный прожектор SG-1L до 20W с питанием PoE для подключения во 2-й Ethernet порт камеры
| |
Программное обеспечение
| |
Обновление через Web-интерфейс
|
Модели:
IP-камера
SG-3C-1612
| Сенсор: 2.0 Мпк IMX136; Процессор: TI DM369; Оптика: 2.8 - 11 мм моторзум, автофокус;
Сеть: 2 порта Ethernet PoE; микрофон (опция), герметичное исполнение
|
 |
IP-камера
SG-3С-1613
| Сенсор: 2.0 Мпк IMX136; Процессор: TI DM369; Оптика: 6.0 - 22 мм моторзум, автофокус;
Сеть: 2 порта Ethernet PoE; микрофон (опция), герметичное исполнение
|
|
