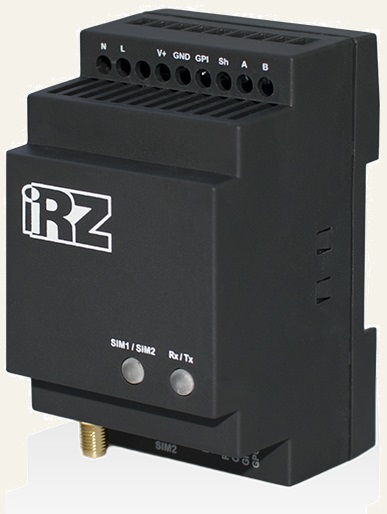

GSM/GPRS-модем
iRZ TG21.А (2G, RS485+RS232)
TG21.B (2G, RS485+RS232, встроенный БП 220В)



Двухдиапазонные (900/1800 МГц) GSM/GPRS-модемы iRZ TG21.А/iRZ TG21.B предназначены для приема и передачи данных по сетям сотовой связи. Модемы поддерживают GPRS (класс 10) и стек протоколов TCP/IP.

Отличительной чертой данных модемов является наличие двух последовательных интерфейсов (RS-485 и RS-232), двух SIM-карт, дающих возможность резервирования услуг операторов связи, входа общего назначения GPI (сухой контакт), силового управляемого выхода общего назначения GPO и встроенного блока питания позволяющего работать от промышленной сети ~220В 50/60 Гц (только ревизия TG21.B).

Модемы поддерживают язык программирования Python. Вы можете расширить применение модемов, доработав логику работы с помощью собственных скриптов, автоматизировать работу с AT-командами, SMS, CSD, входами/выходами GPIO или настроить работу в GPRS режиме в соответствии со своими потребностями.

iRZ TG21.А/iRZ TG21.B поддерживают все основные коммуникационные функции: передачу данных по технологиям CSD и GPRS, приём и передачу факсов и SMS-сообщений. Модемы управляются стандартными АТ-командами. Для отслеживания статуса соединения и передачи данных модемы оборудованы светодиодными индикаторами.

iRZ TG21.А/iRZ TG21.B оснащены сторожевым таймером, реализованным на отдельной микросхеме, что даёт возможность полного отключения питания GSM-модуля при перезапуске устройства.

Широкий диапазон рабочих температур и компактный пластиковый корпус с креплением на DIN-рейку позволяют использовать модемы в разнообразных промышленных решениях. Модемы iRZ TG21.А/iRZ TG21.B ориентированы на использование в системах автоматизированного сбора данных с приборов учета энергоресурсов, системах вендинговой торговли, платёжных терминалах и других системах, требующих беспроводной передачи данных

GSM/GPRS-модеиы iRZ TG21.А/iRZ TG21.B пртестированы с электросчетчиками:
  • Вектор-3 АRT2
  • Вектор-100
  • Вектор-300
  • ЦЭ 2727А Е4ОР
  • ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)
Технологии передачи данных:
  • GPRS класс 10 – до 85.6 кбит/сек
  • CSD до 9600 бит/сек
  • USSD
  • SMS
Характеристики аппаратной части:
  • GSM-модуль – Telit GL868-DUAL
  • Количество SIM-карт – 2
  • Число последовательных интерфейсов — 2 (RS232 и RS485)
  • Варианты питание модема — ~220В или 12В
Разъёмы и интерфейсы:
  • Клеммный коннектор винтовой (интерфейс RS485, вход GPI типа “сухой контакт”, V+ - питание модема 7-40В)
  • Клеммный коннектор винтовой (питание модема ~220В/50Гц , только ревизия TG21.В)
  • Клеммный коннектор нажимной (интерфейс RS232, GPO)
  • Разъём SMA для подключения GSM-антенны
  Физические характеристики:
  • Пластиковый корпус с креплением на DIN-рейку
  • Габариты не более 90х54х59 мм
  • Вес не более 130 гр
  • Диапазон рабочих температур от -40°С до +65°С
  • Диапазон температуры хранения от -50°С до +85°С
Электрические характеристики:
  • От внутреннего блока питания (только ревизия TG21.В):
    • Напряжение питания AC от 90 до 264 В
    • Частота напряжения питания 50/60 Гц
    • Максимальный ток, снимаемый с GPO — 300мА
  • От внешнего блока питания:
    • Напряжение питания DC от 7 до 40 В
    • Ток потребления не более:
      • При напряжении питания +12 В — 400мА
      • При напряжении питания +24 В — 200мА
  • 3 состояния силового выхода GPO:
    • Коммутация напряжения питания DC
    • Выходное напряжение 7,5В
    • Высокоимпедансное состояние
  • Максимальный ток, снимаемый с GPO – 300мА
Диапазон рабочих частот:
  • 900/1800 МГц
Список рекомендованных аксессуаров:
  • Антенна GSM Erisson SMA


Информация для заказа

Модели Характеристики
iRZ TG21.A GSM/GPRS-модем 2G, RS485+RS232
iRZ TG21.B GSM/GPRS-модем 2G, RS485+RS232, встроенный блок питания ~220В
