GSM/GPRS-модем
iRZ ATM21.A / ATM21.B / ATM21.AG / ATM21.BG

Беспроводные GSM/GPRS-модемы iRZ ATM21.A / ATM21.B / ATM21.AG / ATM21.BG обеспечивают передачу данных в сети GPRS по стеку протоколов TCP/IP. Модемы автоматически подключаются к сети GPRS и устанавливают соединение с заданным сервером.

Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Различия и стоимость моделей:


  •   ATM21.A — без встроенного блока питания ~220В
  •

  •   ATM21.B — со встроенным блоком питания ~220В
  •

  •   ATM21.AG — без встроенного БП ~220В, гальванически развязанный интерфейс RS-485
  •

  •   ATM21.BG — со встроенным БП ~220В, гальванически развязанный интерфейс RS-485
  •

    Внимание!
    • Обновление прошивки с версий 1.Х на версии 2.Х возможно только локальным способом с помощью ПО ATM Control SE версий 2.Х. Удаленное обновление ПО модема на версии 2.Х с версий 1.Х невозможно.
    • Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD. Для этих целей мы рекомендуем использовать модемы MC52iT или диспетчерский комплект.
    Основные функции и возможности модема:
    • возможность одновременной работы с 5-ю соединениями;
    • возможность одновременной работы в режимах «клиент» и «сервер»;
    • прозрачный режим TCP/IP-to-COM;
    • возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
    • возможность работы с резервным IP-адресом сервера или резервным сервером;
    • возможность резервной работы через CSD;
    • две SIM-карты для резервирования услуг, предоставляемых операторами связи;
    • индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
    • отправка SMS-сообщения на заданный номер при потере соединения с сервером;
    • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
    • Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
    • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
    • 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
    • управление внешними входами/выходами по SMS-командам или через Интернет;
    • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
    • простота настройки множества модемов со сходными параметрами через программу ATM Control SE;
    • поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
    • настройка и контроль со смартфона через Bluetooth-приложение;
    • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
    • устойчивость к сбоям при обновлении встроенного программного обеспечения;
    • корпус с креплением на DIN-рейку.
    МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ЭЛЕКТРОСЧЕТЧИКАМИ:

          Меркурий 230, Миртек 1-РУ, Миртек 3-РУ, ПСЧ 3А-06, ПСЧ 3ТА-07, ПСЧ 4ТМ-05М, СЭТ 4ТМ.02М, Энергомера СЕ303,
          Нева МТ 313, Вектор-3 АRT2, Вектор-100, Вектор-300, ЦЭ 2727А Е4ОР, ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

    МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ТЕПЛОСЧЕТЧИКАМИ:

          Теплоком ВКТ7, Логика СПТ 942, Логика СПТ 943, Логика СПТ 961, Промприбор ТМК-Н120, Промприбор ТМК-Н130,
          Взлет ТСРВ-033, Взлет ТСР-024-М, Эльф-04, Карат-307 Термотроник ТВ7, ТБН Энергосервис КМ-5

    Характеристики:

    Диапазон рабочих частот:
    • 850/900/1800/1900 МГц
    Выходная мощность передатчика:
    • На частоте 850/900 МГц — 2 Вт
    • На частоте 1800/1900 МГц — 1 Вт
    Технологии передачи данных:
    • GPRS
    • CSD
    • SMS
    • USSD
    Характеристики аппаратной части:
    • Количество SIM-карт — 2
    • Micro-USB для настройки и протоколирования работы модема
    • Количество последовательных интерфейсов – 2 (RS232 и RS485)
    • Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
    Электрические характеристики:
      От внутреннего блока питания (только ревизия ATM41.B):
      • Напряжение питания AC от 90 до 264 В
      • Частота напряжения питания 50/60 Гц
      От внешнего блока питания:
      • Напряжение питания DC от 7 до 40 В
      • Ток потребления в режиме GPRS, не более:
        • при напряжении питания +12 В — 250 мА
        • при напряжении питания +24 В — 125 мА
      • Ток потребления в ждущем режиме, не более:
        • при напряжении питания +12 В — 80 мА
        • o при напряжении питания +24 В — 40 мА
      • Ток потребления в спящем режиме, типовое значение:
        • при напряжении питания +12 В – 2,07 мА
        • при напряжении питания +24 В – 1,9 мА
      • Ток потребления в спящем режиме, не более:
        • при напряжении питания +12 В – 2,5 мА
        • при напряжении питания +24 В – 2,2 мА

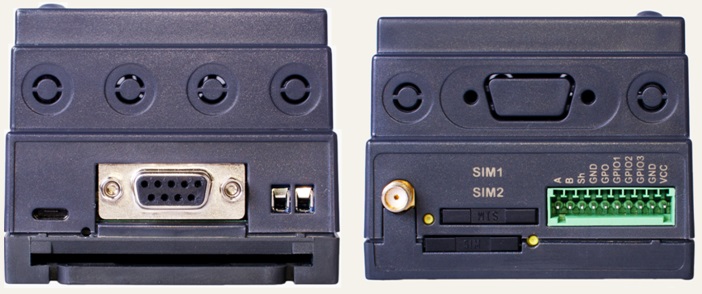

    Разъёмы и интерфейсы:
    • 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
    • Разъем DB9-F (интерфейс RS232, 4 GPO)
    • Разъем Micro-USB (интерфейс USB 2.0)
    • Разъем SMA-F для подключения GSM-антенны
    • Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)

    Физические характеристики:
    • Пластиковый корпус с креплением на DIN-рейку
    • Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
    • Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
    • Вес изделия — не более 150 гр.
    • Диапазон рабочих температур: от –40°С до +70°С
    • Диапазон температур хранения: от –40°С до +85°С
