24 портовый Fast Ethernet коммутатор
с 4 комбинированными гигабитными TP/ SFP портами
WGSW-24040 / WGSW-24040R
Экономически выгодный, высоко производительный коммутатор для работы в гигабитных сетях класса SMB и Enterprise
Коммутатор PLANET серии WGSW-24040 и WGSW-24040R, является гигабитным , управляемым , коммутатором второго уровня, который идеально подходит для создания высокоскоростных, защищенных сетей с высокой пропускной способностью Коммутатор имеет эффективную неблокируемую архитектуру, с коммутирующей матрицей 48Гбит/c, и использует все возможности Ethernet сетей. 2 встроенных порта SFP, увеличивают возможности коммутатора, позволяя его подключать к другим, центральным коммутаторам и серверам.
|
|
|
WGSW-24040
|
24 портовый Fast Ethernet коммутатор
с 4 комбинированными гигабитными TP/ SFP портами
|
|
|
WGSW-24040R
|
24 портовый Fast Ethernet коммутатор
с 4 комбинированными гигабитными TP/ SFP портами
дополнительный блок питания 48V DC
|
|
|
Возможности Layer 2
WGSW-24040 поддерживает конфигурирование скорости работы порта, агрегирование портов, Q-in-Q VLAN, VLAN, Rapid Spanning Tree протокол, Layer 2 to Layer 4 QoS, управление пропускной способностью(bandwidth control) и IGMP Snooping. WGSW-24040 поддерживает до 255 VLAN групп и тегированные VLAN группы по IEEE 802.1Q стандарту.. Возможность объединения портов, позволяет создавать высокоскоростные транки (максимально можно объединить до 16 портов в 12 транковых групп).
Простое управление QoS
Коммутатор WGSW-24040 обладает широкими функциями управления трафиком и QoS, Функциональные возможности QoS включают в себя 4 транспортных классификатора, ограничение полосы пропускания. Потоки данных, характеризующиеся малой плотностью пакетов, получают предпочтение в сетевом сервисе, их доставка чаще всего осуществляется вовремя. В то же время, те потоки, которым характерна высокая плотность пакетов, такие как VoIP, мультимедийный трафик, используют оставшуюся емкость каналов связи, состоящую из эквивалентной или пропорциональной полосы пропускания. Такой метод дает возможность более полно использовать сетевые ресурсы и гарантирует лучшую работу сети. Встроенный мастер настроек QoS поможет вам быстро и просто создать необходимые правила, используя Web интерфейс.
Эффективное Управление
Для удобства управления, WGSW-24040 оборудован консолью, Web и SNMP интерфейсами управления. Обладая возможностью управления через WEB интерфейс, WGSW-24040 предлагает легкое в использовании управление и средство конфигурации. Поддержка протокола SNMP позволит использовать любой софт, работающий по этому стандарту, для управления коммутатором. Консольный и TELNET режимы построены на командной строке, которая более удобна для централизованного администрирования. Для защищенного удаленного управления можно использовать подключение по протоколу SNMPv3 , который шифруют содержимое пакетов во время сеансов.
Защита
Серия PLANET WGSW-24040 поддерживает Список Управления Доступом (ACL -Access Control List) что позволит настроить права доступа, фильтрацию пакетов по IP адресу , TCP/UDP портам и сетевым приложениям. Механизмы защиты включают возможность аутентификации по портам и MAC адресам. Поддержка функции VLAN гарантирует безопасность передаваемой информации каждого пользователя. Администраторы теперь могут создавать высокозащищенные корпоративные сети еще проще и с меньшими усилиями.
Увеличение расстояния
Коммутатор WGSW-24040 имеет четыре mini-GBIC слота, для подключения 1000Base-SX/LX и WDM SFP волоконно-оптических модулей, что позволит увеличить расстояние от 550 метров (Многомодовое оптоволокно) до 10/20/30/40/50/70/120 километров (Одномодовое оптоволокно или WDM оптоволокно).
Дополнительный блок питания постоянного тока 48V, гарантирует непрерывную работу (WGSW-24040R)
Коммутатор WGSW-24040R, имеет блок питания (100-240V) и дополнительный блок питания постоянного тока (48V). Дополнительный блок питания позволяет повысить надежность узла и выбрать систему питания между 100~240V AC и -48V DC.
Основные характеритсики:
- Physical Port
- 24-Port 10/100/1000Base-T Gigabit Ethernet RJ-45
- 4 mini-GBIC/SFP slots, shared with Port-21 to Port-24
- Console interface for Switch basic management and setup
- Layer 2 Features
- Complies with the IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet standard
- Supports Auto-negotiation and Half-Duplex / Full-Duplex modes for all 10Base-T/100Base-TX and 1000Base-T ports.
- Auto-MDI/MDI-X detection for each RJ-45 port
- Prevents packet loss with back pressure (Half-Duplex) and IEEE 802.3x PAUSE frame flow control (Full-Duplex)
- High performance of Store-and-Forward architecture, broadcast storm control and runt/CRC filtering eliminates erroneous packets to optimize the network bandwidth
- 8K MAC address table, automatic source address learning and ageing
- 1392Kbytes embedded memory for packet buffers
- Support VLAN
– IEEE 802.1Q Tagged VLAN
– Up to 255 VLANs groups, out of 4041 VLAN IDs
– Provider Bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
– Private VLAN Edge (PVE)
- Support Spanning Tree Protocol
– STP, IEEE 802.1d (Spanning Tree Protocol)
– RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
- Support Link Aggregation
– 802.3ad Link Aggregation Control Protocol (LACP)
– Cisco ether-channel (Static Trunk)
– Maximum 12 trunk groups, up to 16 ports per trunk group
– Up to 32Gbps bandwidth(Duplex Mode)
- Provide Port Mirror (many-to-1)
- Port Mirroring to monitor the incoming or outgoing traffic on a particular port
- Quality of Service
- 4 priority queues on all switch ports.
- Supports for strict priority and weighted round robin (WRR) CoS policies
- Ingress Shaper and Egress Rate Limit per port bandwidth control
- Traffic-policing policies on the switch port
- Multicast
- Supports IGMP Snooping v1, v2 and v3
- Querier mode support
- Security
- IEEE 802.1x Port-Based / MAC-Based network access authentication
- IP-Based Access Control List (ACL)
- MAC-Based Access Control List
- Static MAC
- Management
- WEB-based, Telnet, Console Command Line management
- Accesses through SNMPv1, v2c and v3 security set and get requests.
- Built-in Trivial File Transfer Protocol (TFTP) client
- BOOTP and DHCP for IP address assignment
- Firmware upload/download via HTTP / TFTP
- SNTP (Simple Network Time Protocol)
- Link Layer Discovery Protocol (LLDP) Protocol
- PLANET Smart Discovery Utility for deploy management
- Redundant Power System (WGSW-24040R)
- 100~240V AC / -48V DC Dual power redundant
- Active-active redundant power failure protection
- Backup of catastrophic power failure on one supply
Применение:

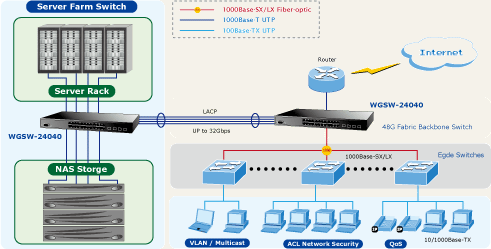

- High Performance Backbone / Server Farm Switch
Gigabit Ethernet supported equipment had become the fundamental unit of Enterprises and Network servers. With up to 48Gigabits per second of non-blocking switch fabric, the WGSW-24040 can easily provide the high bandwidth required from now on. It can easily provide a local, high bandwidth and Gigabit Ethernet network for backbone of enterprises or Telecoms. With its port trunking function, a 16 GB fat pipe is provided for connecting to the backbone if required. It is ideal to be used as a server farm switch connecting servers. With the four SFP ports, the WGSW-24040 provides the uplink to the edge network through Gigabit Ethernet LX/SX SFP modules.

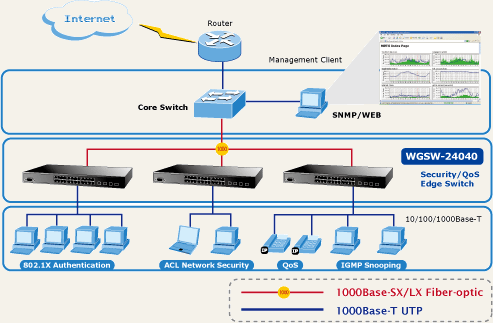

- Department / Edge Security and QoS Switch
The WGSW-24040 improves the network efficiency and protects the network clients with the powerful features:
- Layer 2 to Layer 4 security
- QoS
- 802.1x Port-Based and MAC-Based network access authentication security
- Multicast IGMP Snooping

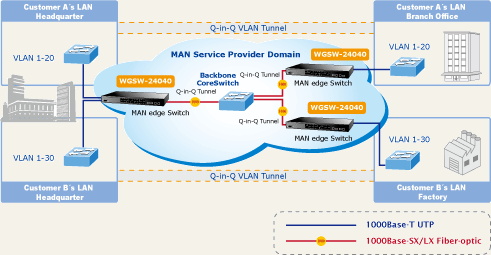

- FTTX / MAN application Switch
The double tag VLAN (Q-in-Q) technical provides low cost and easy operation for service providers carrying traffic for multiple customers across their networks. SNMPv3 and RMON Groups, the SNMPv3 security structure consists of security models, with each model having its own security levels.
Спецификация:
| Модель
|
|
WGSW-24040
|
|
|
WGSW-24040R
|
|
|
| Hardware Specification
|
| Copper Ports
| 24 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X ports
|
| SFP/mini-GBIC Slots
| 4 SFP interfaces, shared with Port-21 to Port-24
|
| Switch Processing Scheme
| Store-and-Forward
|
| Switch Fabric
| 48Gbps / non-blocking
|
| Address Table
| 8K entries
|
| Share data Buffer
| 1392 kilobytes
|
| Flow Control
| IEEE 802.3x Pause Frame for Full-Duplex
Back pressure for Half-Duplex
|
| Jumbo Frame
| 10Kbytes
|
| LED
| Power, 1000 Link/Act, 100 Link/Act, SFP Link
|
| Dimension (W x D x H)
| 440 x 200 x 44.5 mm, 1U height
|
| Weight
| 3.3 KG
|
| Power Consumption
| Max. 30 watts / 102 BTU
|
| Power Requirement
| WGSW-24040
– AC 100~240V, 50/60Hz
WGSW-24040R
– 100~240V AC, 50/60Hz
– 48V DC @ 0.6A, Range: -30 ~ -60V
|
| Layer 2 function
|
| System Configuration
| Console, Telnet, Web Browser, SNMPv1, v2c and v3
|
| Port configuration
| Port disable/enable.
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection.
Flow Control disable / enable.
Bandwidth control on each port.
|
| Port Status
| Display each port’s speed duplex mode, link status, Flow control status.
Auto negotiation status, trunk status.
|
| VLAN
| 802.1Q Tagged Based VLAN ,up to 255 VLAN groups
Q-in-Q
Private VLAN
|
| Port Trunking
| IEEE 802.3ad LACP / Static Trunk
Support 12 groups of 16-Port trunk support
|
| QoS
| - 4-level priority queue for switching
- Traffic classification based, Strict priority and WRR
– TCP/UDP Port Number
– 802.1p priority
– IP DSCP/TOS field
- Policy-Based QoS
|
| IGMP Snooping
| IGMP (v1/v2) Snooping, up to 255 multicast Groups
IGMP Querier mode support
|
| Access Control List
| IP-Based ACL / MAC-Based ACL
Up to 256 entries
|
| SNMP MIBs
| RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB ()
RFC3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
|
| Standards Conformance
|
| Regulation Compliance
| FCC Part 15 Class A, CE
|
| Standards Compliance
| IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1d Spanning tree protocol
IEEE 802.1w Rapid spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
|
| Environment
|
| Operating
| Temperature: 0 ~ 50 Degree C
Relative Humidity: 20 ~ 95% (non-condensing)
|
| Storage
| Temperature: -40 ~ 70 Degree C
Relative Humidity: 20 ~ 95% (non-condensing)
|
