IEEE 802.3at Гигабитный высокомощный инжектор (Mid-Span)
POE-163

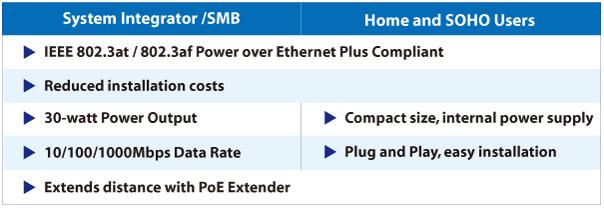

В связи с расширением Power Over Ethernet, не только в IT сфере, но и для домашнего использования, PLANET разработала новый однопортовый PoE + инжектор, который отвечает требованиям как ИТ-индустрии так и пользователей домашних компьютеров, обеспечивая надежность и простоту установки.

  POE-163   IEEE 802.3at Гигабитный высокомощный инжектор (Mid-Span)

POE-163 представляет собой настенный однопортовый Гигабитный 802.3at PoE + инжектор с внутренним источником питания в компактном корпусе. Передавая данные и питание одновременно, POE-163 позволяет пользователям используя только один Ethernet кабель легко устанавливать IP-камеры, беспроводные точки доступа или VoIP телефоны в любом месте, даже там где нет электрической розетки.

Возможности 30-ваттного PoE
PoE стандарта IEEE 802.3at/af делает POE-163 способным предоставить Гигабитную скорость передачи данных и до 30 Вт выходной мощности к удаленным PoE совместимым устройствам по Ethernet кабелю категории 5E / 6 .POE-163 обеспечивает большую гибкость потребляемой мощности для всех видов устройств. Разработанный специально для более высокой мощности, необходимой для сетевого оборудования, например такого как PTZ уличные камеры.

Все в одном и Компактный дизайн

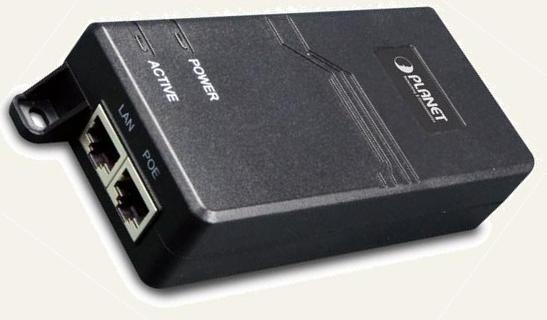

Руководствуясь принципами “Простота установки”, “Plug & Play” и "Простое устранение неисправностей" Planet разработала POE-163 - однопортовый PoE + инжектор с внутренним источником питания. В компактном размере, POE-163 обладает одним 100-240V AC входным разъемом на передней панели, двумя светодиодными индикаторами (питание системы и PoE активность), в верхней части и двумя RJ-45 портами (POE порт и порт локальной сети) на задней панели. Просто подключите кабели Ethernet и кабель питания и POE-163 готов предоставить высокую скорость работы сети связи и PoE высокой мощности одновременно, без необходимости конфигурации программного обеспечения.

Применение

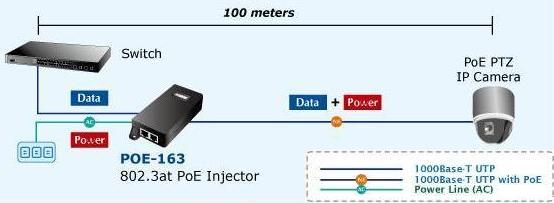

Подключение IEEE 802.3at/af Совместимых устройств
Благодаря поддержке стандартов IEEE 802.3at/802.3af Power Over Ethernet, POE-163 можно напрямую подключить к любому IEEE 802.3at/802.3af устройству, такому как PTZ сетевой камере, цветному сенсорному экрану, IP (VoIP) телефону и беспроводной точке доступа.


Установка Инжектора и Сплиттера
Для удаленных устройств без поддержки PoE ,POE-163 и PoE Сплиттер могут работать в паре, обеспечивая питание ваших Ethernet устройств, которые нуждаются в высокой входной мощности. Например, POE-163 предоставляет Ethernet-цифровые данные с питанием по витой паре. При подключении к PLANET POE-162S (IEEE 802.3at PoE + сплиттер), POE-162S будет делить информацию и питание на 2 выхода постоянного тока (DC 12V DC/24V) и Ethernet.

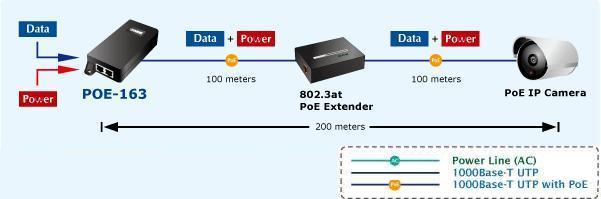

Установка PoE инжектора и PoE удлинителя
Для достижения преимущества IP-наблюдения, POE-163 и Planet PoE Extender - POE-E201 могут быть быстрым и экономически эффективным решением. PoE Удлинитель позволяет PoE IP камере быть установленой на расстоянии до 200 метров от POE-163. POE-163 обеспечивает PoE питание на первые 100 метров до PoE удлинителя, а затем PoE удлинитель передает данные и PoE питание на удаленное устройство.


Основные характеристики

Интерфейс

  • 2-порта RJ-45
    • 1-порт Данные+Питание (выходной)
    • 1-порт Данные (входящий)
  • 1 AC 100-240V входящее питание
Power over Ethernet
  • Гигабитный высокомощный Mid-Span PSE порт
  • Поддержка стандартов IEEE 802.3at/ IEEE 802.3af
  • До 30 Ватт мощности на PoE порту
  • Передает DC 53V питания через RJ-45 порт
  • Авто-определение PoE IEEE 802.3at/af устройств
  • Передача питания на расстояние до 100м
Физические характеристики
  • Встроенный блок питания
  • Компактный пластиковый корпус
  • LED индикаторы - Активность PoE и Питание

Спецификация:

Модель POE-163 DC 56V Питание Вход : 1
Hardware Specification
Interface “Data” Input Port: 1 x RJ-45 STP
“PoE (Data + Power)” Output Port: 1 x RJ-45 STP
AC Input power socket: 1
LED Indicator System: Power x 1 (Green)
PoE Port: Active, PoE ready/In Use x 1 (Green)
Network Cable 10Base-T: 2-Pair UTP Cat. 3, 4, 5, up to 100M (328ft)
100Base-TX: 2-Pair UTP Cat. 3, 4, 5, up to 100M (328ft)
1000Base-T: 2-Pair UTP Cat. 5, 5e, 6 up to 100M (328ft)
EIA/TIA- 568 100-ohm STP (100m)
Data Rate 10/100/1000Mbps
Dimensions (W x D x H) 115 x 62.5 x 31 mm
Weight 177g
Unit Output Voltage DC 53V, 0.6A
Power Requirements 100-240V AC, 50/60Hz, 0.75A
Power Consumption 30 watts max.
Number of devices that can be powered 1
Operating Temperature 0 ~ 50 degrees C
Storage Temperature -10 ~ 70 degrees C
Operating Humidity 5 ~ 95%, Relative Humidity, non-condensing
Storage Humidity 5 ~ 95%, Relative Humidity, non-condensing
Power over Ethernet
PoE Standard IEEE 802.3at Power over Ethernet Plus / PSE
PoE Power Output DC 53V/30 watts
PoE Power supply Type Mid-Span
Power Pin Assignment 4/5(+), 7/8(-)
Standards Conformance
Standards Compliance IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3at High Power over Ethernet
IEEE 802.3af Power over Ethernet
Regulation Compliance FCC Part 15 Class B, CE
