24-портовый гигабитный концентратор инжекторов PoE IEEE 802.3af
POE-2400G
PLANET POE-2400G это 24-ти канальный концентратор Инжекторов Питания через сеть Ethernet соответствующий требованиям стандартов IEEE 802.3, IEEE 802.3u, IEEE 802.3ab bIEEE 802.3af. Оборудованный двенадцатью 10/100/1000Base-T портами, изделие поддерживает подачу питания 48 вольт постоянного тока для любого удаленного оборудования поддерживающего стандарт IEEE802.3af. Например, Беспроводные точки доступа , IP телефоны ), Интернет Камеры , Сплиттеры PoE. Встроенный источник питания (380 ватт) POE-2400G обеспечивает достаточную мощность, необходимую для питания 24 удаленных устройств.
|
POE-2400G
|
24-портовый гигабитный концентратор инжекторов
PoE IEEE 802.3af
|
|
|

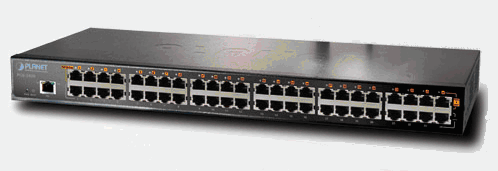

На лицевой панели концентратора имеется 48 RJ-45 STP(экранированная витая пара) порта. Нижние порты предназначены для соединения с обычным коммутатором или другим оборудованием не поддерживающим стандарт IEEE802.3af, а порты, расположенные в верхней части концентратора являются выходами Инжекторов "Данные и Напряжение питания". Инжектор подает напряжение питания в сетевой кабель 3/4/5/5e/6 категории позволяя по одному кабелю Ethernet одновременно передавать данные и подавать на оборудование напряжение питания.
POE-2400G имеет возможность управления через Web-интерфейс. Вот основные функции управления: включение/выключение портов, назначение приоритета портам, общая настройка системы, изменение Имени пользователя/Пароля. Концентратор может автоматически определять состояние питания на каждом порту и отображать информацию о нем через Web-интерфейс. Эти особенности позволяют обеспечить удобное управление устройством через Интернет, что позволяет его администрировать как с работы, так и из любого другого места.

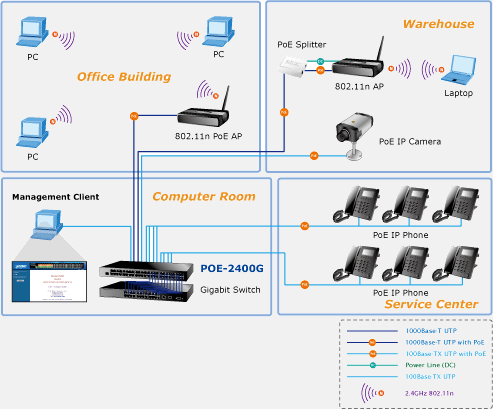

Применение
Основные возможности
- Соответствует стандартам IEEE802.3af, Питание через сеть Ethernet, IEEE802.3/802.3u/IEEE 802.3ab 10/100/1000Base-T
- Подаёт напряжение 48Вольт постоянного тока через не используемые провода кабеля Ethernet для питания оборудования
- Светодиодная индикация режимов работы
- Автоматическое обнаружение оборудования соответствующего стандарту POE 802.3af , защита от повреждения при неправильном подключении оборудования
- Работает с EIA/TIA- 568, 3,4,5,5e,6 категории, 10Base-T/100Base-TX/1000Base-T
- 24-порта 802.3af Инжекторов объединённых в одном корпусе
- Схема защиты, предотвращающая проникновение напряжения питания на соседние порты
- Стандартный 19-дюймовый форм-фактор, высотой в 1Юнит
- Универсальный источник питания с диапазоном входных напряжений от 100 до 240 Вольт переменного тока и частотой 50/60Гц
- Возможность вкл\выкл подключенного оборудования, обнаружение оборудования POE, отображение потребляемой мощности и состояния оборудования POE, назначение очерёдности подачи питания
- Длинна сегмента сети до 100 метров
Спецификация:
| Модель
| POE-2400G
|
| Аппаратные характеристики
|
| Сетевой интерфейс
| Дата" Вход 24 x RJ-45 STP портов
"Дата + Питание" Выход 24 x RJ-45 STP портов
1 RJ-45 STP порт для управления через Web интерфейс
|
| Скорость передачи данных
| 10/100/1000Mbps
|
| LED индикация
| Системные: Питание x 1 (зеленый)
FAN Alert x 1(зеленый)
Порт управления x 2: 10/100 (оранжевый/ зеленый)
Каждый PoE порт: PoE in Use x 1 (зеленый)
|
| Сетевой кабель
| 10Base-T: 2-парный UTP Cat. 3, 4, 5, до 100м (328ft)
100Base-TX: 2-парный UTP Cat. 3, 4, 5, до 100м (328ft)
1000Base-T: 4-парный UTP Cat. 5e, 6 до 100m (328ft)
EIA/TIA- 568 100-ohm STP (100м)
|
| Размеры (Д x Ш x В)
| Размеры (Д x Ш x В) 440 x 200 x 44 мм (высота 1U)
|
| Вес
| 3.3кг
|
| Питание
| 100-240V AC, 50/60 Hz
|
| Потребляемая мощность
| 400 Ватт max.
|
| Охлаждение
| Вентилятор x 2
|
| PoE
|
| PoE Стандарт
| IEEE 802.3af Power over Ethernet / Mid-Span PSE
|
| PoE Тип источника питания
| Mid-Span
|
| Исходящая мощность
| на каждый порт DC 48V 15.4 Ватт
|
| PoE "расPINовка"
| 4/5(+), 7/8(-)
|
| PoE бюджет
| 380 Ватт
|
| Управление
|
| Интерфейсы управления
| Web, PLANET Smart Discovery Utility
|
| Управление PoE
| Включение/выключение портов, текущее использование и состояние, потребляемая мощность.
Очерёдность подачи питания
Расписание подачи питания на каждый порт
|
| Другие особенности управления
| Обновление прошивки через Web SNMP Trap для уведомления о событиях
|
| Поддерживаемые стандарты
|
| Совместим со стандартами
| IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE 802.3af Power over Ethernet
|
| Соблюдение правил
| FCC Part 15 Class A, CE
|
| Условия окружающей среды
|
| Работа
| Температура: 0 ~ 50 Градусов C
Влажность: 5 ~ 95% (без образования конденсата)
|
| Хранение
| Температура: -40 ~ 70 Градусов C
Влажность: 5 ~ 95% (без образования конденсата)
|
