IEEE 802.3af Инжектор Питания через Сетевой кабель
POE-152
Интеллектуальный Инжектор Питания POE-152 работает в сетях 10/100/1000 Мбит/с через сетевой кабель 5-6 категории, подавая питание на сетевое оборудование, отвечающее спецификации IEEE 802.3af.
POE-152 это Инжектор стандарта IEEE 802.3af, который обеспечивает подачу питания 48Вольт постоянного тока
по сетевым кабелям. Стандарт IEEE802.3af позволяет совместить передачу данных по сетевому кабелю
с подачей питания на оборудование соответствующее этому стандарту через сетевой кабель Ethernet
с разъемами RJ-45 на расстояние до 100 метров. К Инжектору POE-152 можно подключить
оборудование любого производителя соответствующее спецификации стандарта IEEE802.3af или
Сплиттер POE-162S обеспечивающий два вида выходного напряжения и тока (в зависимости от модификации).
|
POE-152
|
IEEE 802.3af Инжектор Питания через Сетевой кабель
|
|
|
В отличие от предыдущих моделей Инжекторов Питания через Сетевой кабель, POE-152 позволяет подавать питание через сетевой кабель не только в сетях Fast Ethernet, но и в Гигабитных сетях (1000Мбит/с).
Применение

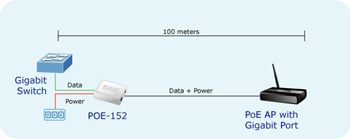

- Подключение к устройствам соответствующим стандарту IEEE 802.3af:
Возможности стандарта IEEE 802.3af позволяют соединять инжектор POE-152 непосредственно с любым IEEE 802.3af конечным устройством имеющим встроенный сплиттер. Это могут быть точки доступа, IP Телефоны и Интернет камеры или POE сплиттер, которые соответствуют требованиям спецификации стандарта IEEE 802.3af.
|
|

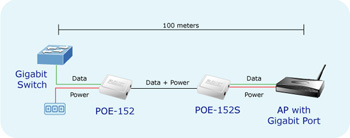

- Подключение к устройствам, не поддерживающим стандарт IEEE 802.3af:
Если порт Ethernet у подключаемого устройства не поддерживает спецификацию стандарта IEEE 802.3af
(подачу питания через сетевой кабель), то можно выполнить его подключение с помощью сплиттера
POE-162S. Это могут быть например интернет камеры ICA-110 или ICA-102,
точка доступа WAP-4000 и другое оборудование. Главным критерием является то, что номинальное
напряжение питания устройства должно соответствовать типу используемого сплиттера (5 или 12 Вольт),
а максимальный потребляемый ток не должны превышать предельных значений для соответствующей модели сплиттера.
|
|
Ключевые характеристики:
- Соответствует спецификациям стандартов IEEE 802.3af Power over Ethernet, IEEE 802.3/802.3u/802.3ab 10/100/1000Base-T
- Обеспечивает подачу питания 48Вольт постоянного тока по сетевым кабелям через Ethernet порты устройства.
- Светодиодная индикация питания
- Подача питания на устройства на расстояние до 100 метров
- Автоматическое обнаружение POE IEEE 802.3af оборудования и устройств, что позволяет предотвратить повреждения оборудования при неправильном подключении.
- Работает с EIA568, категорий 5, 5e или 6, 2/4-х парный кабель для сетей 10Base-T, 100Base-TX и 1000Base-T
- Соответствие по электромагнитному излучению (EMI) FCC, CE class B
Спецификация:
| Сетевой интерфейс
| 2 x RJ-45 (первый для данных, а второй Выход Инжектора питания совмещенный с передачей данных)
|
| Скорость передачи данных
| 10/100/1000Mbps (в зависимости от подключенных интерфейсов конечных устройств)
|
| Выходное напряжение
| DC 48V, 0.4A
|
Количество подключаемых
устройств (сплиттеров)
| 1
|
| Тип сетевого кабеля
| TIA/EIA-568, Category 5/5e/6 cable
|
| Индикация
| 1 x power, 1 x POE ready / in-use
|
| Условия эксплуатации
| от 0 до 50 градусов, при влажности от 5 до 90 процентов
|
| Условия хранения
| от -20 до +70 градусов, при влажности от 5 до 90 процентов
|
| Габариты (W x D x H)
| 73 x 55 x 24 мм
|
| Вес
| 50гр.
|
| Электромагнитное Излучение
| FCC Class B, CE mark
|
| Соответствие стандартам
| IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3af Power over Ethernet
|
