VC-234G
4-портовый 10/100/1000T Ethernet Коммутатор и VDSL2 Конвертер - 30a profile w/ G.vectoring, RJ11

Высокопроизводительное решение Gigabit Ethernet по телефонному кабелю
Конвертер PLANET VC-234G, высокопроизводительный гигабитный преобразователь Ethernet-over-VDSL2 нового поколения, он отлично справляется с широко распространенной телефонной сетью с симметричной (downstream/upstream) скоростью передачи данных до 150/150 Мбит/с (G. INP, Sym, 8 дБ) на расстоянии 300 м и 20/12 Мбит / с на большом расстоянии 1,4 км. Он основан на двух сетевых решениях Gigabit Ethernet и VDSL2 (Очень высокая скорость передачи данных цифровой абонентской линии 2). Технология VDSL2 обеспечивает высокую скорость передачи данных по существующим медным телефонным линиям без необходимости повторного подключения.

  VC-234G   4-портовый 10/100/1000T Ethernet Коммутатор и
  VDSL2 Конвертер - 30a profile w/ G.vectoring, RJ11

Благодаря интегрированной поддержке новой технологии векторизации G. 993.5 ITU-T VC-234G работает в сочетании с DSLAM с поддержкой векторизации для устранения перекрестных помех и повышения максимальной пропускной способности линии в существующей медной телефонной инфраструктуре.

Передача данных по существующим телефонным проводам
VC-234G также является мостом Long Reach Ethernet (LRE), обеспечивающим четыре порта Ethernet RJ45 и два телефонных разъема RJ11, в которых один предназначен для подключения VDSL, а другой-для подключения POTS (Обычная Старая Телефонная Служба). VC-234G имеет встроенный разветвитель POTS для совместного использования существующей телефонной линии с POTS; поэтому нет необходимости заменять существующую медную проводку. Просто подключите VC-234G к существующему телефонному разъему RJ11, и можно будет подключить высокопроизводительную сеть VDSL2. VC-234G идеально подходит для использования в качестве расширителя Ethernet к существующей сети Ethernet.

Предоставление услуг связи с высоким спросом для устройств провайдера/Triple Play
Конвертер VC-234G обеспечивает отличную пропускную способность для удовлетворения устройств triple play для домашних приложений и связи. Обладая способностью асимметричной передачи данных 200/100 Мбит/с (G. INP, Asym, 8 дБ), VC-234G позволяет многим мультимедийным сервисам работать в локальном Интернете, таким как VoD (видео по запросу), voice over IP, видеотелефон, IPTV, internet cashing server, дистанционное образование и так далее.

Простая и гибкая установка
Конвертер Ethernet-over-VDSL2 поставляется в готовом к работе виде и полностью совместим со всеми видами сетевых протоколов. Кроме того, за рабочим состоянием каждого отдельного порта и всей системы можно следить с помощью мощных диагностических светодиодов на передней панели. VC-234G предлагает два режима, CPE и CO, для применения-режим CPE используется на стороне клиента, а режим CO-на центральной стороне. Режим CPE или CO можно регулировать с помощью встроенного DIP-переключателя. Для соединения точка-точка режим CPE и режим CO должны быть настроены как одна пара преобразователей для выполнения соединения.

Резервный вариант ADSL2+
Для тех интернет-провайдеров, которые предоставляют широкополосные услуги ADSL, VC-234G может поддерживать скорость нисходящего потока до 24 Мбит / с и скорость восходящего потока до 1 Мбит/с с помощью технологии ADSL2+. VC-234G также может быть непосредственно переключен на VDSL2 после обновления сети.

Ключевые характеристики:
  • ITU-T G.993.5 G.Vector and G.INP
  • DMT-based coding technology
  • Built-in POST splitter to share voice and date
  • One RJ11 connector for VDSL port with VDSL connection
  • One phone connector for telephone connection
  • Voice and data communication can be shared simultaneously based on the existing telephone wire
  • CO/CPE mode selectable via DIP switch
  • Selectable target band plan and SNR margin
  • Up to 200/100Mbps (G.INP, Asym, 8dB) bandwidth
  • 4 10/100/1000BASE-TX LAN ports
  • Complies with IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX and IEEE 802.3x, flow control Ethernet standards
  • Half duplex back pressure and IEEE 802.3x full duplex pause frame flow control
  • Supports IEEE 802.1Q VLAN tag transparency
  • VDSL2 stand-alone transceiver for simple bridge modem application
  • Advantage of minimum installation time (Simply Plug-and-Play)
  • Supports extensive LED indicators for network diagnosis
  • Compact in size and easy to install

Применение:

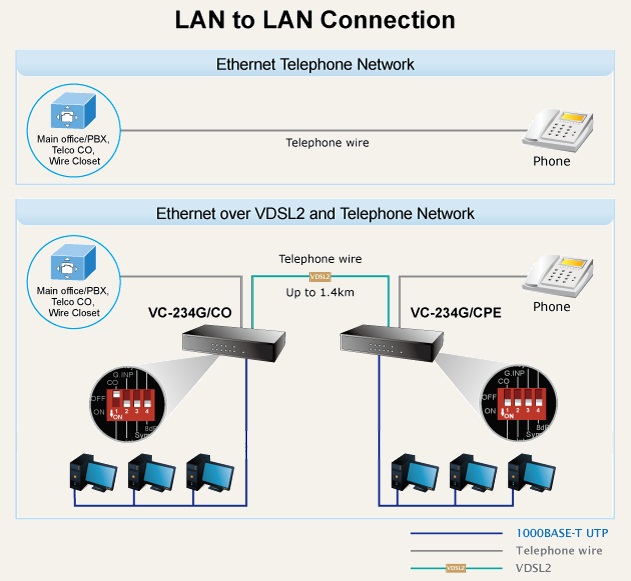

Увеличение Расстояния Ethernet

Два преобразователя VC-234G могут действовать как автономная пара, что хорошо подходит для расширения расстояния Ethernet по существующим телефонным проводам. С помощью всего одной пары медных проводов AWG-24 две сети Ethernet могут быть легко соединены друг с другом с максимальной скоростью передачи данных 200 Мбит / с. Телефонная связь все еще может быть использована во время работы VC-234G CO/CPE. Два решения, перечисленные ниже, являются типичными приложениями для моста Ethernet over VDSL2.

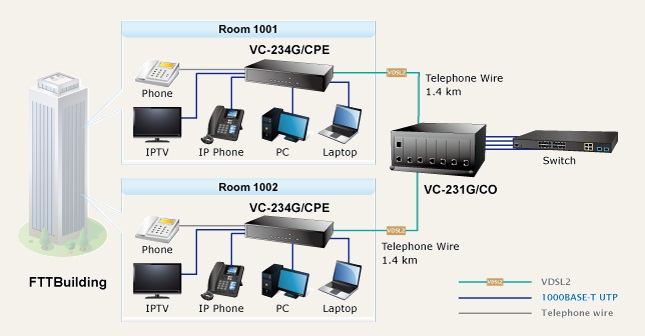

MTU/MDU/ Решения для гостиничного бизнеса

VC-234G-это идеальное решение для быстрого предоставления экономически эффективных, но высокоскоростных сетевых услуг многоквартирным зданиям, таким как жилые здания (многоквартирные дома), коммерческие здания (много-офисные здания), гостиницы и больницы. Используя существующую инфраструктуру телефонии, можно легко построить новую сетевую инфраструктуру, без дополнительных затрат.При скорости передачи до 190/100 Мбит / с (G. INP, Asym, 8 дБ) можно легко обеспечить VoD, IP-телефонию и различные широкополосные услуги.

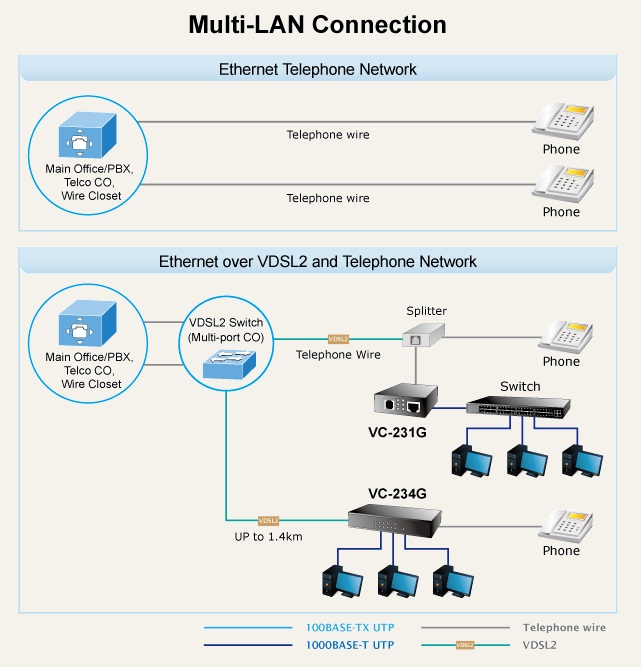

Организация "последней мили"

VC-234G-это идеальное решение для приложений FTTx (Fiber to the Building, Fiber to the Campus или Fiber to the Node). Он поддерживает широкополосный VDSL2 по существующим телефонным проводам в “последней миле” от оптоволоконного узла провайдера/telecom-компаний/сервисов до зданий и квартир клиентов. Порт 10/100/1000 Мбит/с VC-234G может быть напрямую подключен к ПК или устройствам Ethernet, таким как коммутаторы Ethernet или широкополосные маршрутизаторы. Он отлично подходит для телефонной сети, построенной под Интернет, потому что каждая комната или дом могут использовать существующую телефонную линию для передачи данных через Интернет, а все здание может поделиться Интернетом с более широкой сетью по минимальной цене.




Спецификация:

Hardware Specifications
LAN Ports 4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
VDSL Port 1 VDSL2 RJ11 female phone jack
Twisted-pair telephone wires (AWG24 or better) up to 1.4km
Phone Port 1 RJ11, built-in splitter for POTS connection
Dimensions (W x D x H) 154.6 x 86.0 x 26.3 mm
Weight 350g
Power Requirements 5V DC, 2A external power
LED Indicators 1 power: Green
4 1000BASE-T LNK/ACT: Green
4 100BASE-TX LNK/ACK: Green
1 VDSL: Green
1 CO: Green
1 CPE: Green
Housing Metal
DIP Switch & Functionality 4-position DIP switch
  • CO/CPE mode select
  • Selectable G.INP and interleaved mode
  • Selectable target Band plan
  • Selectable target SNR mode
Switch Specifications
Switch Processing Scheme Store-and-Forward
Address Table 2K entries
Flow Control Back pressure for half duplex
IEEE 802.3x pause frame for full duplex
Jumbo Packet Size 9K bytes
System Specifications
VDSL Compliance VDSL-DMT
    ITU-T G.993.1 VDSL
    ITU-T G.997.1
    ITU-T G.993.2 VDSL2 (Profile 17a/30a Support)
    ITU-T G.993.5 G.vectoring
    ITU-T G.998
    G.INP
ADSL Compliance Capable of ADSL2/2+ standard
  • ITU G.992.3 G.dmt.bis
  • ITU G.992.5 G.dmt.bisplus
Data Rate: Up to 24Mbps
Performance*<br>(Downstream/Upstream) Interleave, Asym, 8dB
    200M   → 193Mbps/89Mbps
    400M   → 164Mbps/69Mbps
    600M   → 112Mbps/39Mbps
    800M   → 70Mbps/14Mbps
    1000M → 46Mbps/7Mbps
    1400M → 21Mbps/4Mbps
Interleave, Sym, 8dB
    200M   → 142Mbps/139Mbps
    400M   → 116Mbps/118Mbps
    600M   → 70Mbps/73Mbps
    800M   → 50Mbps/40Mbps
    1000M → 24Mbps/24Mbps
    1400M → 10Mbps/6Mbps
G.INP, Asym, 8dB
    200M   → 200Mbps/100Mbps
    400M   → 170Mbps/68Mbps
    600M   → 113Mbps/37Mbps
    800M   → 70Mbps/18Mbps
    1000M → 51Mbps/7Mbps
    1400M → 24Mbps/2Mbps
G.INP, Sym, 8dB
    200M   → 150Mbps/150Mbps
    400M   → 120Mbps/126Mbps
    600M   → 73Mbps/78Mbps
    800M   → 48Mbps/43Mbps
    1000M → 27Mbps/26Mbps
    1400M → 10Mbps/5Mbps
Interleave, Asym, 12dB
    200M   → 180Mbps/80Mbps
    400M   → 145Mbps/57Mbps
    600M   → 95Mbps/32Mbps
    800M   → 60Mbps/13Mbps
    1000M → 39Mbps/6Mbps
    1400M → 18Mbps/2Mbps
Interleave, Sym, 12dB
    200M   → 137Mbps/129Mbps
    400M   → 99Mbps/102Mbps
    600M   → 54Mbps/61Mbps
    800M   → 41Mbps/35Mbps
    1000M → 22Mbps/19Mbps
    1400M → 7Mbps/3Mbps
G.INP, Asym, 12dB
    200M   → 185Mbps/90Mbps
    400M   → 150Mbps/60Mbps
    600M   → 94Mbps/36Mbps
    800M   → 61Mbps/14Mbps
    1000M → 44Mbps/6Mbps
    1400M → 21Mbps/1Mbps
G.INP, Sym, 12dB
    200M   → 142Mbps/136Mbps
    400M   → 103Mbps/110Mbps
    600M   → 57Mbps/65Mbps
    800M   → 38Mbps/36Mbps
    1000M → 14Mbps/13Mbps
    1400M → 8Mbps/3Mbps
Note:As there are various resistance values in the category of RJ11 cable, the actual data rate will vary on the quality of the copper wire and environmental factors.
Standards Conformance
Standards Compliance IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x Full-duplex flow control
IEEE 802.1p Class of Service
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
ITU-T G.993.5 G.Vectoring & G.INP
ITU-T G.998
