VC-232G
1-портовый Gigabit Ethernet over Coaxial Конвертер
Высокопроизводительный Гигабитный Ethernet по коаксиальному кабелю
Для удовлетворения потребностей в расстоянии и более высоких скоростей, необходимых для использования Ethernet через коаксиальный кабель, PLANET Technology предлагает новое поколение Ethernet через коаксиальный преобразователь VC-232G. Он оснащен 1 портом 1000BASE-T RJ45 и 1 разъемом BNC в компактном металлическим корпусе, что делает размещение устройства удобным. Хорошо работая с коаксиальной сетью, VC-232G обеспечивает превосходную полосу пропускания до full-duplex со скоростью передачи данных 300 Мбит/с, на максимальное расстояние до 1,4 км. Он идеально подходит для расширения расстояния и преобразования сигнала путем передачи данных Ethernet от коаксиального кабеля к другому 100-метровому UTP-кабелю для любого типа сетевого устройства, такого как HD IP-камера, беспроводная точка доступа и, NVR.
|
|
|
VC-232G
|
1-портовый Gigabit Ethernet over Coaxial Конвертер
|
|
|
Превосходная передача upstream/downstream
Конвертер VC-232G основан на двух сетевых технологииях, гигабитном Ethernet и VDSL2( Высокая скорость передачи данных абонентской линии 2). VC-232G обеспечивает стабильный и высокоскоростной доступ к сети точка-точка до передачи данных 300 Мбит / с full-duplex. Он обеспечивает 2 выборочных режима передачи-асимметричный режим или симметричный режим-для передачи восходящих и нисходящих сигналов.
- Асимметричный режим – downstream до 200 Мбит / с и upstream до 100 Мбит / с
- Симметричный режим – downstream до 150 Мбит / с и upstream до 150 Мбит / с
Симметричный режим обеспечивает одинаковую скорость передачи как по нисходящему, так и по восходящему потоку. С другой стороны, асимметричный режим обеспечивает более высокое качество передачи на коротких расстояниях. В целом, когда VC-232G находится в симметричном режиме, он обеспечивает лучшую восходящую производительность, а когда он находится в асимметричном режиме, он дает лучшую нисходящую производительность.
IP Ethernet по существующим Коаксиальным кабелям на Большие расстояния

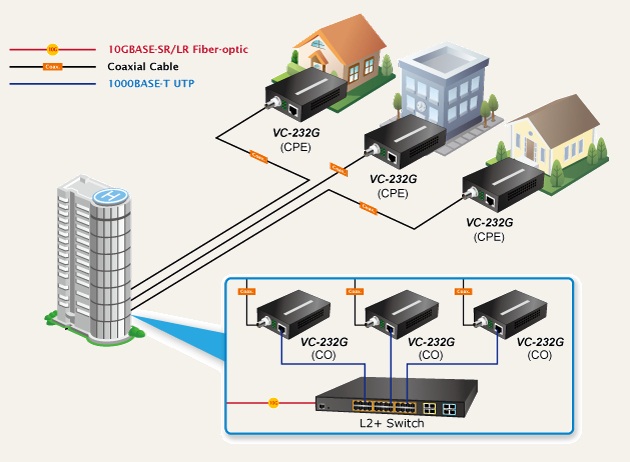

Конвертер VC-232G также является решением Long Reach Ethernet (LRE), которое обеспечивает быструю замену и плавную миграцию решения из существующей аналоговой системы в полностью цифровую. Обычный UTP-кабель может быть удлинен только до 100 метров, но с VC-232G расстояние для сети Ethernet может быть увеличено до 1400 метров , что идеально подходит для следующих сетевых приложений:
- Устройства междугородной IP-сети
- IP digital signage
- Кабельное телевидение к IPTV
- Дистанционное видеообразование
- Электронные рекламные щиты
- Другие области применения
Если у вас есть коаксиальный кабель в существующей среде, вы можете установить пару VC-232G очень просто, без необходимости прокладывать дополнительные сетевые провода, тем самым экономя затраты на строительство сети.
Простая и гибкая установка
VC-232G предлагает два режима работы: клиентский CPE и центральный CO, что делает любые сетевые приложения простыми и гибкими. Режим CPE или CO можно регулировать с помощью встроенного DIP-переключателя. Для соединения точка-точка один VC-232G в режиме CPE и другой в режиме CO должны быть настроены как пара преобразователей для выполнения соединения. Это позволяет администратору эффективно управлять сетью по коаксиальному кабелю, улучшая передачу данных на большие расстояния.
Ключевые характеристики:
- ITU-T G.993.5 G.Vectoring and G.INP
- Upstream/Downstream bandwidth up to 200/100Mbps
- CO/CPE mode selectable via DIP switch
- Selectable target band plan and SNR margin
- One BNC connector for VDSL connection
- Uses existing RG59/RG6 coaxial cable
- Used in pairs to extend Point-to-Point connection up to 1.4km
- Advantage of minimum installation time (Simply by Plug-and-Play)
- Supports extensive LED indicators for network diagnosis
- Co-work with PLANET media converter chassis (MC-700/MC-1500/ MC-1500R/MC-1500R48)
- Compact in size and easy to install
Применение:

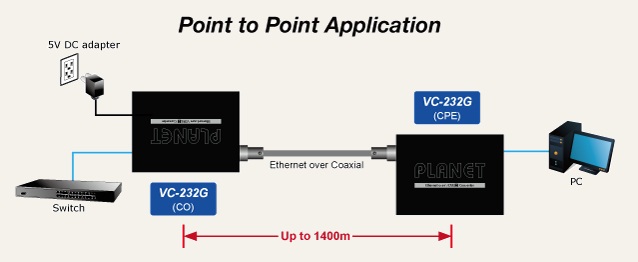

Приложение Точка-точка - Соединение LAN - LAN
Один комплект VC-232G может быть использован для связи двух локальных сетей, расположенных в разных местах. Через коаксиальный кабель он может настроить асимметричную магистраль 200/100 Мбит/с, но один VC-232G должен быть ведущим (режим CO), а другой-ведомым (режим CPE).

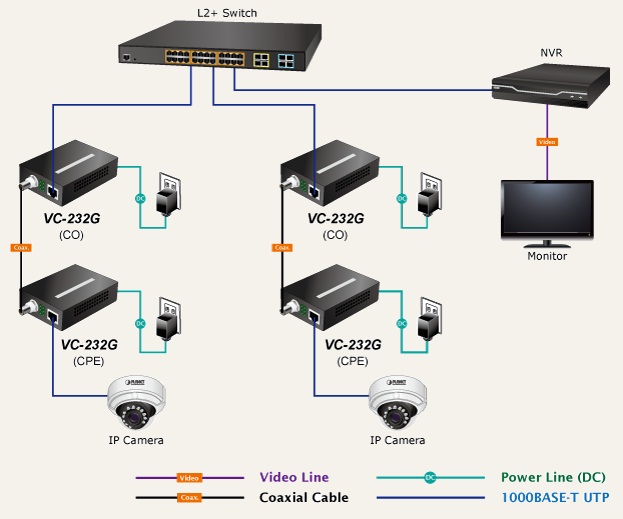

Наблюдение и безопасность по IP
Чтобы воспользоваться преимуществами цифровой системы видеонаблюдения и сохранить преимущества коаксиального кабеля, VC-232G помогает предприятиям модернизировать аналоговую систему видеонаблюдения до IP-камеры наблюдения без использования дополнительных новых проводов. VC-232G представляет собой коммутационную архитектуру с одним портом RJ45 и одним BNC Ethernet через коаксиальный порт. Просто подключите UTP-кабель IP-камеры к порту Ethernet и существующий коаксиальный кабель к разъему BNC, чтобы легко развернуть и расширить расстояние с преобразованием сигнала путем передачи данных Ethernet со стандартного коаксиального кабеля.
Спецификация:
| Hardware Specifications |
| TP interface |
1 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| VDSL Interface |
1 BNC female Ethernet over Coaxial
Cabling
Coaxial cable: 75 ohm
RG-6/U cable, less than12Ω/1000 ft
RG-59/U cable, less than 30Ω/1000 ft.
Maximum Distance
Max. 1400m with data transmission (4,593ft.) |
| Functionality |
DIP-1: Select CO or CPE mode
DIP-2: Select G.INP or Interleaved mode
DIP-3: Select Band Profile (Asymmetric or Symmetric)
DIP-4: Select SNR of 12dB or 8dB |
| Dimensions (W x D x H) |
70 x 97 x 26 mm |
| Weight |
185g |
| Power Requirement |
DC 5V, 2A external power |
| LED Indicators |
Power: Green
1000BASE-T LNK/ACT: Green
VDSL: Green
CO: Green
CPE: Green |
| Housing |
Metal |
| Switch Specifications |
| Switch Processing Scheme |
Store-and-Forward |
| Address Table |
2K entries |
| Flow Control |
Back pressure for half duplex
IEEE 802.3x pause frame for full duplex |
| System Specifications |
| VDSL Compliance |
• VDSL-DMT
ITU-T G.993.1 VDSL
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a Support)
ITU-T G.993.5 G. Vectoring
ITU-T G.998
G.INP
|
| Standards Conformance |
| Standards Compliance |
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x Full-duplex flow control
IEEE 802.1p Class of Service
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a Support)
ITU-T G.993.5 G.Vectoring and G.INP
ITU-T G.998 |
| Regulatory Compliance |
FCC Part 15 Class A, CE |
| Environment |
| Temperature |
Operating: 0~50 degrees C
Storage: -10~70 degrees C |
| Humidity |
Operating: 5~95% (non-condensing)
Storage: 5~95% (non-condensing) |
| Performance |
| Coaxial Performance |
Interleave(Upstream/Downstream: Mbps)
Asymmetric (8dB):
200m ->88Mbps/168Mbps
400m ->75Mbps/160Mbps
600m ->59Mbps/129Mbps
800m ->32Mbps/110Mbps
Asymmetric (12dB):
200m ->78Mbps/145Mbps
400m ->69Mbps/137Mbps
600m ->48Mbps/118Mbps
800m ->26Mbps/94Mbps
Symmetric (8dB):
200m ->129Mbps/131Mbps
400m ->117Mbps/122Mbps
600m ->101Mbps/92Mbps
800m ->62Mbps/73Mbps
Symmetric (12dB):
200m ->117Mbps/123Mbps
400m ->102Mbps/102Mbps
600m ->88Mbps/82Mbps
800m ->47Mbps/56Mbps
G.INP(Upstream/Downstream: Mbps)
Asymmetric (8dB):
200m ->95Mbps/200Mbps
400m ->82Mbps/175Mbps
600m ->59Mbps/151Mbps
800m ->37Mbps/122Mbps
Asymmetric (12dB):
200m ->89Mbps/181Mbps
400m ->71Mbps/156Mbps
600m ->46Mbps/136Mbps
800m ->30Mbps/102Mbps
Symmetric (8dB):
200m ->147Mbps/147Mbps
400m ->132Mbps/135Mbps
600m ->108Mbps/104Mbps
800m ->76Mbps/78Mbps
Symmetric (12dB):
200m ->138Mbps/143Mbps
400m ->116Mbps/120Mbps
600m ->91Mbps/89Mbps
800m ->58Mbps/60Mbps
Note: As there are various resistance values in the category of RG-59/U or RG-6/U cable, the actual data rate will vary on the quality of the copper wire and environmental factors. |
