8-портовый VDSL2 + 2 порта Gigabit TP / SFP Combo управляемый коммутатор
VC-820M
|
|
Высокая скорость передачи данных VDSL2 по существующим телефонным линиям
PLANET VC-820M является 8-портовым VDSL2 управляемым центральным коммутатором (режим CO) с 2 портами Gigabit TP / SFP комбинированными интерфейсами. VDSL2 CO коммутатор идеально подходит для сетевых провайдеров, IP видеонаблюдения, системных интеграторов и т.д. Она основана на двух основных сетевых технологий, Ethernet и VDSL2. При совместной работе с клиентским оборудованием PLANET VDSL2 CPE - VC-23x серии он обеспечивает отличную скорость при работе на существующих телефонных линиях.
|
VC-820M
|
8-портовый VDSL2 + 2 порта Gigabit
TP / SFP Combo управляемый коммутатор
|
|
|
Каждый VDSL2 интерфейс VC-820M предусматривает два медных телефонных порта, один для VDSL2 связи и другой для POTS (Plain Old Telephone службы) связи. Для совместного использования с существующей телефонной линией POTS, VC-820M имеет встроенный POTS сплиттер, который помогает одновременно передавать голос по телефону и обеспечить передачу данных без прерывания разговора.
Решение для сервис провайдеров и услуг Triple Play
По мере развития широкополосного доступа дома стали развиваться и дополнительные услуги. VDSL2 технология является очередным шагом в интеграции услуг и значительно большую скорость передачи данных, чем нынешние кабельные модемы и ADSL технология. VC-820M относится к EoVDSL (Ethernet Over VDSL) и обеспечивает скорость до 100 Мбит для организации доступа к сети и к дополнительным мультимедийным сервисам конечного пользователя:
- IPTV / HDTV
- VOD (видео по запросу)
- Voice Over IP
- Видео-конференции / Video Phone
- Он-лайн игры
- Интернет-радио / On-Line Music
- Дистанционное обучение
Управление потоком, QoS для обеспечения работы приложений
VDSL2 коммутатор поддерживает QoS на основе портов, 802.1p приорит, а также IP TOS / DSCP.
Управление
VC-820M предоставляет управление через консоль и Telnet интерфейс командной строки, расширенный веб-интерфейс, SNMP. Кроме того, предлагается безопасное удаленное управление с поддержкой безопасного Secure Socket Layer (SSL) соединения, который шифрует содержимое пакета на каждой сессии.
Функции Layer 2
Для эффективного управления, через веб-интерфейс VC-820M могут быть настроены такие функции, как скорость порта, Link Aggregation, IEEE 802.1Q VLAN и Q-In-Q VLAN, зеркалирование портов, Rapid Spanning Tree и ACL. Кроме того, прошивка включает в себя передовые функции, такие как IGMP Snooping, QoS (качество сервиса), Broadcast Storm и управления полосой пропускания.
Повышенная безопасность
VC-820M предлагает комплексные, уровней 2,3 и 4 списки контроля доступа (ACL), чтобы фильтровать нежелательный трафик. Его механизмы защиты основаны на RADIUS и 802.1x на порту аутентификацию устройств. Кроме того, VDSL2 коммутатор обеспечивает фильтрацию MAC, статических MAC, IP / MAC.
Ключевые характеритсики:
- VDSL интерфейсы
- 8 х RJ-11 Разъемы для VDSL2
- 8 х RJ-11 разъема для подключения телефона / POTS
- Встроенный POTS сплиттер для каждого порта VDSL
- Автоматическая функция скорости для VDSL2 (определяется по расстоянию и качеству кабеля)
- Интерфейсы Ethernet
- 2 10/100/1000Mbps комбинированных TP / SFP
- Auto-MDI/MDI-X
- Особенности VDSL2
- ITU-T G.993.2 VDSL2 стандарт
- DMT (Discrete Multi-Tone) кодирования линии VDSL
- Скорость до 100 / 100Мбит при симметричном режиме работы
- Расстояние до 1,4 км
- Выбор скорости и SNR
- Встроенная защита от перенапряжений
- Одновременная передача голоса и данных может использоваться на существующих телефонных линиях
- Поддержка контроля входящей \ исходящей на каждом порту
- Функции Layer 2
- Высокая эффективность архитектуры Store-and-Forward, runt/CRC filtering контроль избыточности для оптимизации полосы пропускания
- Поддержка управления штормом:
Broadcast / Multicast / Unicast-Неизвестная
- Поддержка VLAN
- IEEE 802.1Q Tag-Based VLAN
- Port-Based VLAN
- Q-In-Q туннелирования (VLAN Stacking)
- GVRP для динамического управления VLAN
- Частные VLAN Edge (PVE / защищенный порт)
- Агрегация портов
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- Spanning Tree Protocol
- STP, IEEE 802.1D (Classic Spanning Tree Protocol)
- MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree по VLAN)
- Зеркалирование портов для мониторинга входящего или исходящего трафика на определенном порту
- Качество обслуживания
- 4 очереди приоритетов на всех портах коммутатора
- Классификация трафика:
- IEEE 802.1p CoS
- IP TOS / DSCP в 802.1p
- Приоритет на основе порта
- Строгий приоритет и Weighted Round Robin (WRR) QoS политики
- Поддержка QoS и управление входящей \ исходящей полосой пропускания на каждом порту
- Multicast
- Поддержка IGMP Snooping v1 и v2
- IGMP Snooping v2 fast leave
- Поддержка режима Querier
- Безопасность
- IEEE 802.1x Port-Based
- аутентификация пользователей через RADIUS
- L2 / L3 / L4 Список контроля доступа (ACL)
- Фильтрация MAC-адресов и IP источника-MAC / порт привязка
- Статические MAC на портах
- Управление
- Интерфейсы управления
- Telnet
- Веб
- SNMP v1, v2c, v3
- SSL
- Клиент DHCP
- Link Layer Discovery Protocol (LLDP) для более простого управления сетью
- DHCP Option82 и DHCP Relay
- Встроенный TFTP клиент (Trivial File Transfer Protocol)
- Обновление прошивки через TFTP или HTTP
- Сохранение \ восстановление конфигурации через TFTP или HTTP
- Четыре группы RMON 1, 2, 3, 9 (история, статистика, тревоги и события)
- SNMP ловушки для уведомления при падении \ восстановлении связей интерфейсов
- Поддерживает функции Ping
- Кнопка RESET
- 1 RS-232 Male DB9 интерфейс консоли

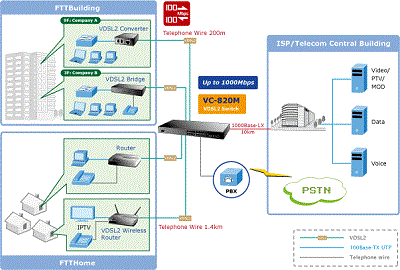

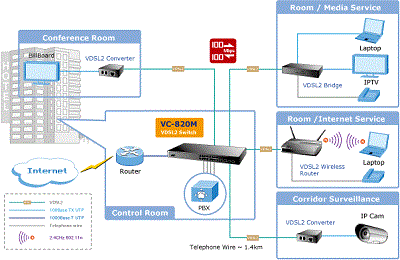

Применение:
Спецификация:
| Модель
| VC-820M
|
| Аппаратные характеристики
|
| VDSL интерфейсы
| 8-портов VDSL2, RJ-11
8-портов POTS / телефонные, RJ-11
|
| 1000Mbps медные порты
| 2 10/100/1000Mbps RJ-45 Auto-Negotiation, Auto MDI / MDI-X
|
| SFP / Mini-GBIC слоты
| 2 1000Base-SX/LX/BX совместно с 9 и 10 портами
|
| Консоль
| 1 х RS-232 Serial Port (DB9, 57600, N, 8, 1)
|
Защита
от всплесков напряжения
| 3KV
|
| Архитектура коммутатора
| Store-and-Forward
|
| Матрица
| 5.6Gbps / неблокируемая
|
| Пропускная способность
| 4.16Mpps @ 64Bytes
|
| Адресная таблица
| 8K записей
|
| Доля буфера данных
| 256Kbytes
|
| Максимальный размер кадра
| 9K Bytes
|
| Управление потоком
| Back pressure для Half-Duplex
IEEE 802.3x Pause Frame для Full-Duplex
|
| LED индекаторы
| Системные: питание, статус
Предупреждения: FAN 1, 2 FAN, FAN Alert 3
VDSL: VDSL Link / Sync.
Гигабитные порты: 1000 Связь / активность, 100 Связь / Активность
|
| Кнопка сброса
| <5 сек: Перезагрузка
> 10 сек: Заводские установки
|
| Размеры (Д х Ш х В)
| 440 х 200 х 44 мм, высота 1U
|
| Вес
| 2,9 кг
|
| Требования к питанию
| 100 ~ 240 В переменного тока, 50-60 Гц
|
Потребляемая
мощность / Диссипация
| 58 Ватт максимум / 184 BTU / ч макс
|
| VDSL2
|
| Стандартны VDSL2
| ITU-T G.993.1 и G.993.2.
|
| Режим работы
| Поддержка выбора режимы для каждого порта:
Режим A:
Профиль 998, ANNEX А G.993.1, оптимизирована для симметричных доступа
Режим B:
Профиль 998, ANNEX B G.993.1, оптимизирована для асимметричных доступа
|
| Профиль
| 8a/b/c/d, 12A / B, 17a, и 30A для частотных диапазонах (Annex A, B и C), определенных в G.993.2
|
| Кодирование
| VDSL-DMT
|
| Особенности VDSL2
| Управление скоростью портов
Выбирается соотношения SNR (сигнал / шум )
POTS
|
| Функции Layer 2
|
| Интерфейс управления
| Консоль, Telnet, веб-браузер, SSL, SNMP 1 / v2c / v3
|
| Конфигурация порта Gigabit
| Порт Вкл / выкл
Автоматическое согласование
10/100/1000Mbps полу-и полнодуплексный режимы
Управление потоком вкл / выкл
|
| Зеркалирование портов
| TX / RX / Both
1 к 1
|
Управление
пропускной способностью
| Ограничение входящего / исходящего канала
Гигабитные порты:
Конфигурация порта с шагом 128Kbps
VDSL2 порты:
Конфигурация порта с шагом 5Mbps
|
| VLAN
| IEEE 802.1Q Tag-Based VLAN, до 256 VLAN групп, из 4041 VLAN идентификаторов
VLAN по порту
GVRP, до 128 динамических групп VLAN
Q-In-Q туннелирование
Private VLAN Edge (PVE / защищенный порт) с двумя защищенными группами портов
|
| Link Aggregation
| IEEE 802.3ad LACP / Static Trunk
Поддержка 13 групп до 8 портов в каждой
|
| QoS
| 4 очереди
Классификация трафика на основе
- Порта
- 802.1p Priority
- DSCP / TOS в области IP-пакетов
VoIP QoS уровня приложений
|
| IGMP Snooping
| IGMP (v1/v2) Snooping, до 256 многоадресных групп
|
| Access Control List
| Списки контроля доступа L 3 / 4
До 220 записей ACL
|
| Безопасность
| Фильтрация MAC-адресов и IP источника-MAC / порт привязка
Статические MAC на портах
|
| Файлы MIB SNMP
| RFC-1213 MIB-II
RFC-2863 Interface MIB
RFC-2665 MIB Etherlike
RFC-1493 Bridge MIB
RFC-2819 RMON MIB (группы 1, 2, 3,9)
RFC-2737 Entity MIB
|
| Соответствие стандартам
|
| Соблюдение правил
| FCC Part 15 Class A, CE
|
| Стандарты
| IEEE 802.3:10Base-T
IEEE 802.3u:100Base-TX
IEEE 802.3z:1000Base- SX/LX
IEEE 802.3ab:1000Base-T
IEEE 802.3x: Flow Control and Back pressure
IEEE 802.3ad:Port trunk with LACP
IEEE 802.1D:Spanning Tree Protocol
IEEE 802.1w:Rapid Dpanning Tree Protocol
IEEE 802.1p:Class of Service
IEEE 802.1Q:VLAN Tagging
IEEE 802.1x:Port Authentication Network Control
ITU-T:
= G.993.1 (VDSL)
- G.997.1
- G.993.2 VDSL2 (Profile 30a Support), Annex A
RFC 768:UDP
RFC 793:TFTP
RFC 791:IP
RFC 792:ICMP
RFC 2068:HTTP
RFC 1112:IGMP version 1
RFC 2236:IGMP version 2
|
| Кабель
|
• VDSL2: пара проводов (AWG24 или более) до 1.4km
• 10/100Base-TX: 2 пары UTP Cat.5, до 100м (328фт)
• 1000Base-T: 4 пары UTP Cat 5E, до 100м
• 1000Base-SX: 50/125 мкм и 62.5/125µm волоконно-оптический кабель,
до 550м
• 1000Base-LX 9/125µm волоконно-оптический кабель, до 10км 50/125
мкм 62.5/125µm и волоконно-оптический кабель, до 550м
|
| Окружающая среда
|
| Рабочее состояние
| Температура: 0 ~ 50 градусов C
Относительная влажность: 10 ~ 90% (без конденсации)
|
| Хранение
| Температура: -10 ~ 70 градусов C
Относительная влажность: 10 ~ 90% (без конденсации)
|
