Неуправляемые оптические медиаконвертеры
FT-80x
Медиаконвертеры PLANET FT-80x используют технологии Fast Ethernet 100Base-FX (оптоволокно) и 10/100Base-TX (экранированная витая пара) для преобразования среды. Поддерживают выбор режимов работы half-duplex (полудуплекс) и full-duplex (полный дуплекс.)Медиаконвертер автоматически настраивается на самый быстрый режим работы, поддерживаемый подключенным к нему оборудованием связанным с портом UTP (экранированной витой пары). Если коммутатор или рабочая станция поддерживает режим работы на портах full-duplex, медиаконвертер автоматически переключится на использование этого режима, что позволит обеспечить эффективную пропускную способность 200 Мбит/с. Если коммутатор или рабочая станция поддерживает только half-duplex, медиаконвертер автоматически переключится на использование этого режима, что позволит обеспечить номинальную пропускную способность 100 Мбит/с. Для оптоволоконного интерфейса режим работы можно выбрать с помощью переключателя на медиаконвертере (half/full-duplex). Оптический порт (SC) преобразователя работает на длине волны 1310 нанометров.
|
На складе !
|
FT-806A
|
5 192 руб.
|
|
|
На складе !
|
FT-806B
|
5 310 руб.
|
|
Медиаконвертеры FT-80x поддерживают функцию LFP (Link Fault Pass Through) (LLCF/LLR) при помощи DIP переключателя. Функция LLCF/LLR поможет мгновенно получить информацию при возникновении проблем связи и обеспечить эффективное решение для контроля за сетью с возможностью автоматического резервирования. DIP-переключатель отключает или включает использование функции LFP.
Когда функция LLCF включена, порты конвертеров не включают сигнал соединения (LINK) на одном из портов до тех пор, пока не получен сигнал соединения со второго порта конвертера. Таким образом, если происходит обрыв оптического или медного кабеля, то сигнал LINK пропадёт одновременно, как на порту где произошло повреждение кабеля, так и на втором порту. В результате разрыв соединения будет виден на удалённом оборудовании (погаснет LINK на коммутаторе или др. оборудовании), подключенном к интерфейсу с исправным кабелем, что позволяет определить неисправность до поступления сигнала от пользователей. Функция LLCF может быть использована для диагностики своего оптического или медного порта и для резервирования канала.
Когда функция LLR (Link Loss Return) включена, передатчик оптического порта конвертера выключается, если приемник не получает сигнала. Т.е. если волокно оптического соединения разорвано, то LLR передает сигнал неисправности на соседний конвертер. LLR используется для определения проблем только на оптическом порту.
Обе эти функции позволяют администратору в короткий срок заметить и определить причину неисправности.

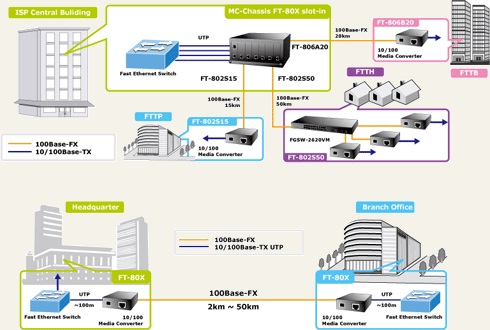

Применение.
Централизованная Установка или Работа как Самостоятельное устройство
Для поддержания растущего спроса сетей, PLANET FT-80x предоставляют усовершенствованную технологию конвертации, для выполнения любых потребностей современных сетей. FT-80x могут работать как самостоятельное устройство, а так же могут быть установлены в Шасси. FT-80x идеальное решение для построения сетевой инфраструктуры FTTH (Fiber to the Home), FTTC (Fiber to the Curb) или FTTB (Fiber to the Building) для ISP, и предприятий.
Технические характеристики FT-80x:
- Complies with IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX Standard
- Connectors: One RJ-45 (Auto-MDI/MDI-X) twisted pair, EIA568
- One fiber-optic, 1310nm wavelength, connector-type and distance varies with model
- FT-806A20: Tx-1310nm, Rx-1550nm
- FT-806B20: Tx-1550nm, Rx-1310nm
- Data Transfer Rate:
- TP: 10/100Mbps
- FX: 100Mbps
- Duplex mode support:
- Full or half-duplex mode by Auto-Negotiation (TP)
- Full or half-duplex mode by DIP-switch (FX)
- LED indicators: PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
- DIP-switch: 2 DIP-switches
- Rear DIP-switch: FX duplex mode selection
- Side DIP-switch: LFP (Link Fault Pass-through) mode selection
Спецификация FT-80x:
Hardware Specifications
|
Product
| |
Protocol
|
IEEE 802.3, 10Base-T
IEEE 802.3u, 100Base-TX
IEEE 802.3u, 100Base-FX
| |
Dimensions (W x D x H)
|
97 x 69 x 26 mm
| |
Weight
|
0.2kg
| |
Power
|
5V DC, 2A, max.
| |
Connectors and Cables
| |
Twisted Pair / STP
|
RJ45, Category 5 (EIA/TIA 568)
| |
Fiber-optic
|
FT-801 : ST / Multi-mode / 2km
FT-802 : SC / Multi-mode / 2km
FT-803: MTRJ / Multi-mode / 2km
FT-802S15 : SC / Single Mode / 15km
FT-802S35 : SC / Single Mode / 35km
FT-802S50 : SC / Single Mode / 50km
FT-806A20: WDM SC / Single Mode / 20km
FT-806B20: WDM SC / Single Mode / 20km
| |
Multi-mode cable
|
50/125, 62.5/125 µm
| |
Single-Mode (SM) cable
|
9/125 µm
| |
Optic Wavelength
|
FT-801: 1310nm
FT-802: 1310nm
FT-803: 1310nm
FT-802S15: 1310nm
FT-802S35: 1310nm
FT-802S50: 1310nm
FT-806A20: TX: 1310nm; RX: 1550nm
FT-806B20: TX: 1550nm; RX: 1310nm
| |
Launch Power (dBm) Max.
|
FT-801: -14
FT-802: -14
FT-803: -14
FT-802S15:0
FT-802S35:-8
FT-802S50:0
FT-806A20:-8
FT-806B20:-8
| |
Launch Power (dBm) Min.
|
FT-801: -20 (62.5/125µm), -23.5 (50/125µm)
FT-802: -20 (62.5/125µm), -23.5 (50/125µm)
FT-803: -20 (62.5/125µm), -23.5 (50/125µm)
FT-802S15: ?20
FT-802S35: -15
FT-802S50:-5
FT-806A20:-14
FT-806B20:-14
| |
Receive Sensitivity (dBm)
|
FT-801: -31.8
FT-802: -31.8
FT-803: -31.8
FT-802S15: -32
FT-802S35:-34
FT-802S50: -35
FT-806A20:-31
FT-806B20:-31
| |
Maximum Input Power (dBm)
|
FT-801: -14
FT-802: -14
FT-803: -14
FT-802S15:0
FT-802S35:0
FT-802S50:0
FT-806A20:0
FT-806B20:0
| |
Supported Distances and functions
| |
Twisted Pair STP
|
100 m / 328 ft.
| |
Multi-mode Fiber Optic
|
412 m / 1,350 ft. (Half-Duplex)
2 km / 1.2 mile. (Full-Duplex)
| |
Single-mode (SM)
|
412 m / 1,350 ft. (Half-Duplex)
15 km / 9 mile. (Full-Duplex)
20 km / 12 mile. (Full-Duplex)
35 km / 21 mile. (Full-Duplex)
50 km / 31 mile. (Full-Duplex)
| |
Port Mode
|
TP: Half and Full Duplex, auto-negotiation
FX: Half and Full Duplex via DIP switch
| |
Environment & Emissions
| |
Operating Environment
|
Temperature: 0~50 degrees C
Humidity: 5~90% non-condensing
| |
Storage Environment
|
Temperature: -40~70 degrees C
Humidity: 5~90% non-condensing
| |
Emissions
|
FCC Class A, CE Class A
| |
Модели:
| FT-801
|
10/100Base-TX to 100Base-FX (ST, MM) Bridge Media Converter -2km
|
|
| FT-802
|
10/100Base-TX to 100Base-FX (SC, MM) Bridge Media Converter -2km
|
|
| FT-802S15
|
10/100Base-TX to 100Base-FX (SC, SM) Bridge Media Converter - 15km
|
|
| FT-802S35
|
10/100Base-TX to 100Base-FX (SC, SM) Bridge Media Converter - 35km
|
|
| FT-802S50
|
10/100Base-TX to 100Base-FX (SC, SM) Bridge Media Converter - 50km
|
|
| FT-803
|
10/100Base-TX to 100Base-FX (MT-RJ, MM) Bridge Media Converter
|
|
| FT-806A20 *
|
10/100Base-TX to 100Base-FX (WDM TX:1310nm, SM)
Bridge Media Converter -20km
|
|
| FT-806B20 *
|
10/100Base-TX to 100Base-FX (WDM TX:1550nm, SM)
Bridge Media Converter -20km
|
|
|
*) FT-806A20/806B20 должны работать в паре.
|
|
