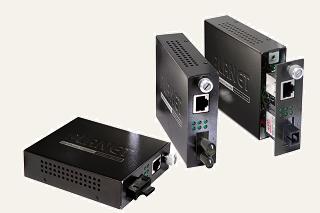

Неуправляемые оптические медиаконвертеры
GT-80x
Для обеспечения легких в использовании но мощных решений, PLANET выпустили 10/100/1000Base-T to 1000Base-SX/LX медиаконвертеры GT-802, GT-802S, GT-805A и GT-806A/B для конвертации между 10/100/1000Base-T и 1000Base-LX/SX сетями.
Увеличение расстояния с высокой производительностью и устойчивой связью.
PLANET GT-80x Smart Медиаконвертеры увеличивают дальность связи с высокой производительность, по оптическому кабелю. GT-80x конвертируют из 10/100/1000Base-T в 1000Base-SX/LX интерфейс и обратно, по одномодовому и многомодовому кабелю, на расстоянии до 120км.
Усовершенствованное управление.
Серия GT-80x обладает Авто-MDI/MDI-X функцией на медном порту и DIP переключателем для конфигурации smart функций, включая Авто-определение / force for fiber interface и Link Pass-through (LLCF/LLR). Link Loss Carry Forward (LLCF) работает вместе с Link Loss Return (LLR) диагностики сетевых подключений, а функция LLR может сразу оповещать администраторов о проблемах на сети.
Так-же, серия GT-80x поддерживает протокол OAM TS-1000 для удалённого отслеживания отказа устройства, loop back тестов, статуса портов и мониторинга производительности.
Лёгкая Установка.
GT-80x Могут быть установлены двумя различными способами. GT-80x можно использовать как отдельное устройства, подключив через DC адаптер или установить в 19” Шасси PLANET на 7 или 15 слотов (MC-700/MC-1500/ MC-1500R / MC-1500R48). Шасси позволяют Централизованно обеспечить электропитанием и упорядочить GT-80x конвертеры.

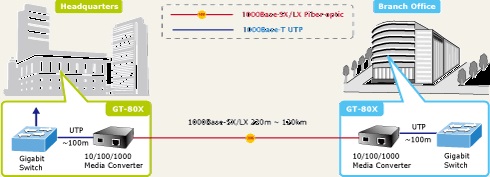

Применение.

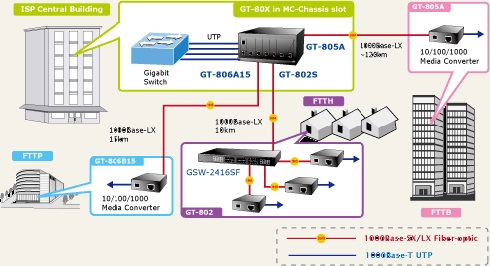

Оптическая сеть для ISP, Предприятий и Дома
PLANET GT-80x предоставляет усовершенствованную технологию конвертации - 10/100/1000Base-T и 1000Base-SX/LX интерфейсов, для выполнения любых потребностей современных сетей. GT-80x могут работать как самостоятельное устройство, а так же могут быть установлены в Шасси. GT-80x идеальное решение для построения сетевой инфраструктуры FTTH (Fiber to the Home), FTTC (Fiber to the Curb) или FTTB (Fiber to the Building) для ISP, и предприятий.
Технические характеристики GT-80x:
- Complies with IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX.
- TP port supports 10/100/1000Base-T auto-negotiation and auto-MDI/MDI-X.
- 1000Base-SX: 50/125μm or 62.5/125μm multi-mode fiber cable, up to 220/550m (GT-802).
- 1000Base-LX: 9/125μm single-mode cable provides long distance for 10km (GT-802S).
- 1000Base-LX WDM interface for up to 15km (single-mode fiber 9μm/125μm) on GT-806A15/B15.
- 1000Base-LX WDM interface for up to 60km (single-mode fiber 9μm/125μm) on GT-806A60/B60.
- 1000Base-T: 2-pair Cat. 5/5e/6 UTP cable, up to 100 meters.
- Layer 2 key Feature
- IEEE 802.3x full-duplex flow-control and back-pressure in half-duplex eliminate the loss of packets
- Supports auto MDI/MDI-X function
- Store-and-Forward mechanism
- Non-blocking full wire-speed forwarding rate
- Media conversion between 10/100/1000Base-T and 1000Base-SX/LX.
- Fiber media allows:
- Multi-mode fiber using SC/LC/WDM connector;
- Single-mode fiber using SC/LC/WDM connector
- Compact size for working with PLANET MC family media chassis (MC-700 / MC-1500 / MC-1500R / MC-1500R48)
- Wall-mountable design
- LED indicators for easy network diagnostics
- Provides DIP switch for LFP function (Disable / Enable) setting
- OAM TS-1000 supported
- 9K Jumbo Frame Supported
- Choice of fiber-connector from SC, LC and WDM, multi-mode / single-mode fiber for 1000Base SFP interface
- Compact in size, easy installation
Спецификация GT-80x:
|
Hardware Specifications
| |
Hardware Version
|
3
| |
Standards
|
IEEE 802.3, 10Base-T
IEEE 802.3u, 100Base-TX
IEEE 802.3ab, 1000Base-T
IEEE 802.3z, 1000Base-SX/LX
| |
Ports
|
1 x 10/100/1000Base-T port,
1 x 1000Base-SX/LX port
| |
Copper Interface
|
RJ-45 port (Auto-MDI/MDI-X) Twisted Pair
| |
Optic Interface
|
GT-802/GT-802S: SC
GT-805A: SFP
GT-806A15/GT-806B15/GT-806A60/GT-806B60: WDM
| |
Fiber Maximum Distance
|
GT-802: 220 / 550m
GT-802S: 10km
GT-805A: N/A
GT-806A15: 15km
GT-806B15: 15km
GT-806A60: 60km
GT-806B60: 60km
| |
Optic Wavelength
|
GT-802: 850nm
GT-802S: 1310nm
GT-805A: N/A
GT-806A15:
??TX:1310nm
??RX:1550nm
GT-806B15:
??TX:1550nm
??RX:1310nm
GT-806A60:
??TX:1310nm
??RX:1550nm
GT-806B60:
??TX:1550nm
??RX:1310nm
| |
Max. Optical Launch Power
|
GT-802: -4dBm
GT-802S: -3dBm
GT-805A: N/A
GT-806A15: -3dBm
GT-806B15: -3dBm
GT-806A60: +5dBm
GT-806B60: +4dBm
| |
Min. Optical Launch Power
|
GT-802: -9.5dBm
GT-802S: -9.5dBm
GT-805A: N/A
GT-806A15: -9dBm
GT-806B15: -9dBm
GT-806A60: 0dBm
GT-806B60: -1dBm
| |
Max. Input Power
|
GT-802: N/A
GT-802S: -3
GT-805A: N/A
GT-806A15: -3
GT-806B15: -3
GT-806A60: -2
GT-806B60: -2
| |
Min. Input Power
|
GT-802: -18
GT-802S: -20
GT-805A: N/A
GT-806A15: -21
GT-806B15: -21
GT-806A60: -25
GT-806B60: -25
| |
Optical Link Budget
|
GT-802:
??3dB(62.5/125?m)
??4dB(50/125?m)
GT-802S: 4.9dB
GT-805A: N/A
GT-806A15: 12dB
GT-806B15: 12dB
GT-806A60: 25dB
GT-806B60: 24dB
| |
Speed
|
Twisted-pair:
??10/20Mbps for half/full-duplex
??100/200Mbps for half/full duplex
??2000Mbps for full-duplex
Fiber-optic: 2000Mbps for full-duplex
| |
Cable
|
Twisted-pair
??10Base-T: 2-pair UTP Cat. 3,4,5, up to 100m
??100Base-TX: 2-pair UTP Cat. 5, up to 100m
??1000Base-T: 4-pair STP Cat 5 up to 100m
Fiber-optic Cable
??50/125?m or 62.5/125?m multi-mode fiber cable, up to
??220/550m.
??9/125?m single-mode cable, providing long distance for
??10/15/20/30/40/50/60/70/120km (vary on fiber transceiver
??or SFP module)
| |
LED Indicator
|
?PWR
?TP LINK/ACT, 1000
?Fiber LINK/ACT
| |
DIP Switch
|
LFP function (Disable / Enable) setting
| |
OAM
|
TS-1000 and IEEE 802.3ah Terminal mode supported
| |
Jumbo Packet Size
|
9K
| |
Power Consumption
|
4.6 watts / 15 BTU (maximum)
| |
Power Input
|
DC 5V / 2A
| |
Dimensions (W x D x H)
|
26 x 70 x 97 mm
| |
Weight
|
0.2kg
| |
Operating Environment
|
Operating temperature: 0 to 50 degrees C; Humidity: 5~95% non-condensing
| |
Storage Environment
|
storage temperature: -10 to 70 degrees C; Humidity: 5~95% non-condensing
| |
Emissions
|
FCC Class A, CE Class A
|
Модели:
| GT-802
|
10/100/1000Base-T to 1000Base-SX Media Converter (SC,MM)-220/550m
|
|
| GT-802S
|
10/100/1000Base-T to 1000Base-LX Media Converter (SC,SM)-10km
|
|
| GT-805A
|
10/100/1000Base-T to 1000Base-SX/LX Media Converter (mini-GBIC, SFP)
distance depends on SFP module
|
|
| GT-806A15
|
10/100/1000Base-T to 1000Base-LX (WDM) Media Converter TX:1310nm~15km
|
|
| GT-806B15
|
10/100/1000Base-T to 1000Base-LX (WDM) Media Converter TX:1550nm~15km
|
|
| GT-806A60
|
10/100/1000Base-T to 1000Base-LX (WDM) Media Converter TX:1310nm~60km |
|
| GT-806B60
|
10/100/1000Base-T to 1000Base-LX (WDM) Media Converter TX:1550nm~60km
|
|
|
