Управляемые оптические медиаконвертеры
FST-80x
Для обеспечения легких в использовании но мощных решений, PLANET выпустили 10/100Base-T to 100Base-SX/LX Smart Медиаконвертеры серии FST-80x , с поддержкой функций plug & play и smart управления.
|
FST - 806A20 |
8 400 руб.
|
На складе ! |
|
|
FST - 806B20 |
8 400 руб.
|
На складе ! |
|
Увеличение расстояния с высокой производительностью и устойчивой связью
PLANET FST-80x Smart Медиаконвертеры увеличивают дальность связи с высокой производительность, по оптическому кабелю. FST-80x конвертируют из 10/100Base-T в 100Base-SX/LX интерфейс и обратно, по одномодовому и многомодовому кабелю, на расстоянии до 120км.
Усовершенствованное управление
Серия FST-80x обладает Авто-MDI/MDI-X функцией на медном порту и DIP переключателем для конфигурации smart функций, включая Авто-определение / force for fiber interface и Link Pass-through (LLCF/LLR). Link Loss Carry Forward (LLCF) работает вместе с Link Loss Return (LLR) диагностики сетевых подключений. Так-же, функция LLR может сразу оповещать администраторов о проблемах на сети.
Легкая установка
FST-80x позволяют быстро соединить два сегмента сети. Конвертер может быть использован как самостоятельное устройство, подключенный через DC адаптер питания или несколько конвертеров могут быть установлены в Шасси (MC-1610MR / MC-1610MR48), для централизованного управления и питания. При работе через Шасси, появляется возможность управления и мониторинга устройств, через локальный RS-232 порт или через WEB интерфейс

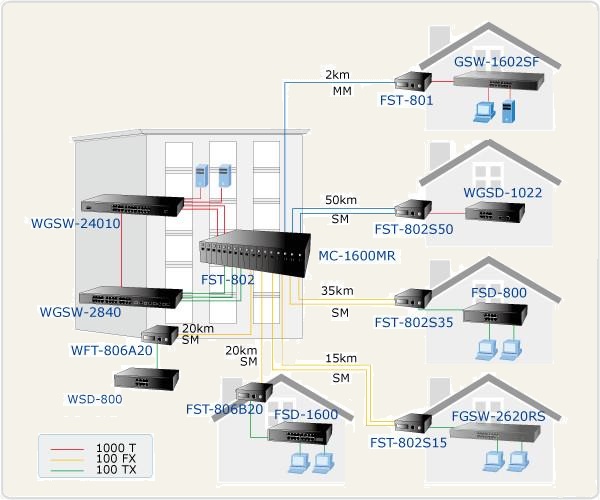

Применение:
Оптическая сеть для ISP, Предприятий и Дома
PLANET FST-80x предоставляет усовершенствованную технологию конвертации - 10/100Base-T и 100Base-SX/LX интерфейсов, для выполнения любых потребностей современных сетей. FST-80x могут работать как самостоятельное устройство, а так же могут быть установлены в Шасси для централизованного управления. При установке в Шасси FST-80x обладают функцией Горячей замены, для поддержания работоспособности сети. FST-80x идеальное решение для построения сетевой инфраструктуры FTTH (Fiber to the Home), FTTC (Fiber to the Curb) или FTTB (Fiber to the Building) для ISP, и предприятий.
Технические характеристики FST-80x:
- Complies with IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX and 100Base-FX Ethernet standard
- NProvides one port with RJ-45 connector, and one 100Base-FX port with ST/SC/WDM connector supporting multi-mode or single-mode fiber optic cable
- LED indicators for converter status
- Provides DIP switch to set fiber (HDX/FDX), UTP (Auto-negotiation / Manual), speed (10/100Mbps), duplex mode (Half / Full duplex mode), LLR (Disable / Enable), LLCF (Disable / Enable)
- Auto-MDI / MDI-X for 10/100Base-TX port
- Store-and-Forward mechanism
- Back-pressure, IEEE 802.3x compliant flow control and full wire speed forwarding rate
- Link Loss Return (LLR) switch on each fiber optic to aid in troubleshooting remote network connections
- Link Loss Carry Forward (LLCF) works with LLR in diagnosing network connections
- Manageable through Web Smart Media Converter Chassis System
- Uses as a stand-alone device or with a chassis for up to 16 converter with redundant power supply for optional expanding use
- EMI standards comply with FCC, CE class B
Спецификация FST-80x:
|
Производитель
|
Planet
| |
Артикул
|
FST-802
| |
Основные характеристики
|
| |
Стандарты
|
IEEE 802.3 10Base-T
| |
IEEE 802.3 u 100Base-TX и 100Base-FX
| |
Медные порты
|
1 x 10/100Base-TX порт, Auto-negotiation,
| |
Auto-MDI-MDI-X
| |
Оптические порты
|
1 x 100Base-FX
| |
Оптические разъемы
|
FST-802: SC / Multi-mode / 2km
FST-802S15: SC / Single Mode / 15km
FST-802S35: SC / Single Mode / 35km
FST-802S50: SC / Single Mode / 50km
FST-806x20: WDM SC / Single Mode / 20km
FST-806x60: WDM SC / Single Mode / 60km
| |
Длинны волн
|
FST-802x: 1310nm
FST-806Ax: TX: 1310nm, RX: 1550nm
FST-806Bx: TX: 1550nm, RX: 1310nm
| |
Launch Power (dBm) Max.
|
FST-802: -14
FST-802S15: 0
FST-802S35: -8
FST-802S50: 0
FST-806x20: -8
FST-806x60: 0
| |
Launch Power (dBm) Min.
|
FST-802: -20 (62.5/125µm), -23.5 (50/125µm)
FST-802S15: -20
FST-802S35: -15
FST-802S50: -5
FST-806x20: -14
FST-806x60: -5
|
Чувствительность
приемника (дБм)
|
FST-802: -31,8
FST-802S15: -32
FST-802S35: -34
FST-802S50: -35
FST-806x20: -31
FST-806x60: -34
|
Максимальная
входная мощность (дБм)
|
FST-802: -14
FST-802S15: 0
FST-802S35: 0
FST-802S50: 0
FST-806x: 0
| |
Скорость
|
Ethernet: 10/20Mbps для Half / Full-duplex
| |
Fast Ethernet: 100/200Mbps для Half / Full-duplex
|
Максимальная
Forward Packet Size
|
1600Bytes
| |
DIP-переключатель
|
DIP-1: волоконно-Full / Half duplex режимы
| |
DIP-2: медь принудительный режим / автосогласование режима
| |
DIP-3: медь скорость 10Mbps / 100Mbps
| |
DIP-4: медь Full / Half duplex режимы
| |
DIP-5: волоконно-LLR (Link Loss Return) включить / Выключить
| |
DIP-6: волокна LLCF(Link Loss Carry Forward) включить / Выключить
| |
Светодиодный индикатор
|
Система: PWR
| |
TP: LNK/ ACT, FDX/ COL, 100
| |
FX: LNK/ ACT, FDX/ COL
| |
Дополнительно
| |
Питание
|
DC 5V, 2A
| |
Потребляемая Мощность
|
6.2 Вт/ 21 BTU (максимальная)
| |
Размер (W x D x H)
|
94 x 81 x 26 мм
| |
Масса
|
0,22 кг
| |
Кабель
|
10Base-T: 2-парный кат. 3, 4, 5 UTP, до 100 м
| |
100Base-TX: 2-парный кат. 5 UTP, до 100 м
| |
100Base-FX:
| |
-50/ 125μgm или 62.5/ 125μgm многомодовый волоконно-оптического кабеля, до 2 км.
| |
- 9/ 125μgm одномодовый кабель, обеспечивает длительное расстояние 15/ 20/ 35/ 50 км
| |
Температура рабочая/хранения
|
0 ~ 50 градусов C/-10 ~ 70 градусов C
| |
Emission
|
FCC Class B, CE mark
|
Модели:
| FST-802
|
10/100Base-TX to 100Base-FX (SC) Smart Media Converter
|
|
| FST-802S15
|
10/100Base-TX to 100Base-FX (SC) Smart Media Converter - Single Mode 15KM
|
|
| FST-802S35
|
10/100Base-TX to 100Base-FX (SC) Smart Media Converter - Single Mode 35KM
|
|
| FST-802S50
|
10/100Base-TX to 100Base-FX (SC) Smart Media Converter - Single Mode 50KM
|
|
| FST-806A20
|
10/100Base-TX to 100Base-FX WDM Smart Media Converter - Tx: 1310) - 20KM
|
| 8400 |
 |
|
| FST-806B20
|
10/100Base-TX to 100Base-FX WDM Smart Media Converter - Tx: 1550) - 20KM
|
| 8400 |
|
|
| FST-806A60
|
10/100Base-TX to 100Base-FX WDM Smart Media Converter - Tx: 1310) - 60KM
|
|
| FST-806B60
|
10/100Base-TX to 100Base-FX WDM Smart Media Converter - Tx: 1550) - 60KM
|
|
|
