Управляемые Gigabit Ethernet медиаконвертеры
GT-90x
WEB/SNMP/OAM управляемые гигабитные конвертеры
PLANET GT-90x это 10/100/1000Base-T и 1000Base-LX / SX управляемые медиаконвертеры с поддержкой plug and play. Серия GT-90x обеспечивают преобразование среды между 10/100/1000Base-T и 1000Base-LX / SX портами, через одномодовый или многомодовый оптический волоконный кабель, с разъемами типа SC / SFP / WDM.
Дружественный Web-интерфейс
Для удобства управления, серия гигабитных медиаконвертеров GT-90x оснащена Web / SNMP интерфейсами. Кроме того, протокол TS-1000/802.3ah OAM (operations, administration, and maintenance) поможет удаленно управлять и производить мониторинг за медиаконвертерами GT-90x.
Особенности управления
Медиаконвертеры серии GT-90x поддерживают настройку IP адреса, функцию DHCP Client, настройка портов, converter configuration, 802.1Q Tag VLAN, Q-in-Q VLAN, управление входящей/исходящей пропускной способностью, QoS и Layer протоколы фильтрации, broadcast storm и bandwidth control.
Простая установка
Медиаконвертеры серии GT-90x совместимы со стандартами IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T and IEEE 802.3z 1000Base-LX / SX, и поддерживают Plug and Play. Конвертеры серии GT-90x устанавливаются в шасси MC-700, MC-1500. Эти шасси предназначены для подачи питания на конвертеры, и обеспечения удобства оперативной замены и монтажа.
Ключевые характеристики:
- Поддержка IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX
- Одноканальный конвертер преобразования среды передачи данных между 10/100/1000Base-T и 1000Base-SX / LX
- TP порт поддерживает 10/100/1000Base-T auto-negotiation и auto-MDI/MDI-X
- 1000Base-SX: 50/125µm или 62.5/125µm многомодовое оптическое волокно, расстояние 220/550м. в GT-902
- 1000Base-LX: 9/125µm одномодовое оптическое волокно, расстояние 10км в GT-902S
- 1000Base-LX WDM разъем, до 15км (одномодовое оптическое волокно 9µm/125µm) в GT-906A15/B15
- 1000Base-LX WDM разъем, до 60км (одномодовое оптическое волокно 9µm/125µm) в GT-906A60/B60
- 1000Base-T: 2-х парный UTP кабель Cat. 5/5e/6, до 100 метров
- Могут работать как отдельно, так и в составе шасси Planet (MC-700/1000R/1500)
- Возможность крепления на стену
- Layer 2 особенности:
- Store-and-Forward
- Встроенный Web-интерфейс для удаленного управления и настройки
- ручная установка IP адреса / DHCP клиент
- SNMP v1 / v2c monitor / private Enterprise MIB
- Поддержка Event trap и SNMP trap
- Speed duplex mode configuration / Flow Control setting / bandwidth Control в медных / оптических портах
- Поддержка Статус портов / Ethernet статистика по TP и оптико-волоконным портам
- Максимальный размер пакета 16K байт
- Loop detection / Broadcast / Multicast / Unicast storm control
- Управление VLAN / 16 IEEE 802.1Q VLAN groups / Q-in-Q VLAN
- 802.1p Tag приоритезация / приоритет по IP адресу / IP DSCP опция в Quality of Service Режимы и Strict Priority / Weighted Round Robin (WRR) QoS потитики
- TS-1000 OAM / IEEE 802.3ah OAM / Loop Back Test
- 16 групп фильтрации по TCP / UDP
- Установка пароля, IP адреса и описания устройства через PLANET Smart Discovery утилиту
- Обновление прошивки через Web-интерфейс
- Внешний 5V 2A блок питания
- LED индикатор для сетевой диагностики
- Кнопка на лицевой панели для сброса настроек на “по умолчанию”
- Полный спектр оптическо-волоконных коннекторов: SC, LC, WDM, многомодовый / одномодовый /1000Base-SX / LX mini GBIC модуль

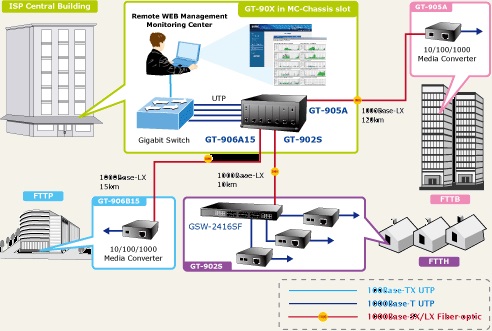

Применение:
Волоконно-оптические сети для ISP, предприятий и дома
PLANET GT-90x предоставляет усовершенствованную технологию конвертации - 10/100/1000Base-T и 1000Base-SX/LX интерфейсов, для выполнения любых потребностей современных сетей. GT-90x могут работать как самостоятельное устройство, а так же могут быть установлены в Шасси для централизованного управления. GT-90x идеальное решение для построения сетевой инфраструктуры FTTH (Fiber to the Home), FTTC (Fiber to the Curb) или FTTB (Fiber to the Building) для ISP, и предприятий.
Спецификация:
| Модель
| GT-90X Series
|
| Аппаратные характеристики
|
| Стандарты
| IEEE 802.3, 10Base-T
IEEE 802.3u, 100Base-TX
IEEE 802.3ab, 1000Base-T
IEEE 802.3z, 1000Base-SX/LX
|
| Порты
| 1 x 10/100/1000Base-T порт,
1 x 1000Base-SX/LX порт
|
| Медный порт
| RJ-45 порт (Auto-MDI/MDI-X) витая пара
|
| Оптический порт
|
GT-905A: SFP
|
| Оптическая длина волны
|
GT-905A: N/A
|
| Мощность(dBm) Max.
|
GT-905A: N/A
|
| Мощность(dBm) Min.
|
GT-905A: N/A
|
| Чувствительность
|
GT-905A: N/A
|
Максимальная
входящая можность
|
GT-905A: N/A
|
| Скорость по витой паре
| 10/20Mbps для Half / Full-Duplex
100/200Mbps для Half / Full Duplex
2000Mbps для Full-Duplex
|
Скорость
по оптическому волокну
| 2000Mbps для Full-Duplex
|
| Витая пара
| 10Base-T: 2-парный UTP Cat. 3,4,5, up to 100 м
100Base-TX: 2-парный UTP Cat. 5, up to 100 м
1000Base-T: 4-парный STP Cat 5 up to 100 м
|
| Оптическо-волоконный кабель
| 50/125µm или 62.5/125µm многомодовый, расстояние 220/550м.
9/125µm одномодовый, расстояние 10/15/20/30/40/50/60/70/120км
|
| LED индикация
| PWR,
TP LINK/ACT, 1000
Fiber LINK/ACT
|
| Потребляемая мощность
| 3.8 Watts/ 13 BTU (maximum)
|
| Адаптер питания
| DC 5V / 2A
|
| Размеры (W x D x H)
| 93 x 70 x 26 мм
|
| При работе
| Температура: 0~50 градусов C;
Владность: 5~90% без образования конденсата
|
| При хранении
| Температура: -40~70 градусов C;
Влажность: 5~90% без образования конденсата
|
Модели:
| GT-905A
| 10/100/1000Base-T to mini-GBIC Управляемый медиаконвертер (LC,MM/SM)-расстояние зависит от SFP модуля
|
|
|
