Портативные измерительные приборы для работы с волоконно-оптическим кабелем
Источники излучения Tempo / GreenLee
|
Светодиодный источник излучения Tempo 252B
|
|
|
|
Светодиодный источник излучения предназначен для тестирования многомодовых оптических кабелей. Прибор обладает высокой точностью и обеспечивает стабильность излучения не хуже 0,05 дБ.
Прибор изготовлен в ударопрочном герметичном корпусе и допускает эксплуатацию в полевых условиях. Резиновый кожух, защищает прибор при падении.
Источник способен работать на двух длинах волн - 850 и 1300 нм (оснащен двумя выходами).
Питание приборов осуществляется от двух батарей типа АА. От одного комплекта батарей источник может работать до 24 часов.
При заказе необходимо определить тип SOC адаптера.
|
|
Светодиодный источник излучения Tempo 253B
|
|
|
|
Светодиодный источник излучения предназначен для тестирования многомодовых пластиковых оптических кабелей (POF). Прибор обладает высокой точностью и обеспечивает стабильность излучения не хуже 0,05 дБ.
Прибор изготовлен в ударопрочном герметичном корпусе и допускает эксплуатацию в полевых условиях.
Резиновый кожух, защищает прибор при падении.
Источник способен работать на длине волны - 650 нм.
Питание приборов осуществляется от двух батарей типа АА. От одного комплекта батарей источник может работать до 24 часов.
При заказе необходимо определить тип SOC адаптера.
|
|
Лазерный источник излучения Tempo 265А
|
|
|
|
Лазерные источники излучения предназначены для тестирования одномодовых оптических кабелей. Приборы обладают высокой точностью и обеспечивают стабильность излучения не хуже 0,1 дБ в течение часа.
Приборы изготовлены в ударопрочном герметичном корпусе и допускают эксплуатацию в полевых условиях. Резиновый кожух, защищает прибор при падении.
Источник способен работать на длине волны - 1310 нм. Питание приборов осуществляется от двух батарей типа АА. От одного комплекта батарей источник может работать до 36 часов! На корпусе имеется световой индикатор низкого заряда батарей.
При заказе необходимо определить тип SOC адаптера.
|
|
Лазерный источник излучения Tempo 266А
|
|
|
|
Лазерные источники излучения предназначены для тестирования одномодовых оптических кабелей. Приборы обладают высокой точностью и обеспечивают стабильность излучения не хуже 0,1 дБ в течение часа.
Приборы изготовлены в ударопрочном герметичном корпусе и допускают эксплуатацию в полевых условиях. Резиновый кожух, защищает прибор при падении.
Источник способен работать на длине волны - 1550 нм. Питание приборов осуществляется от двух батарей типа АА. От одного комплекта батарей источник может работать до 80 часов! На корпусе имеется световой индикатор низкого заряда батарей.
При заказе необходимо определить тип SOC адаптера.
|

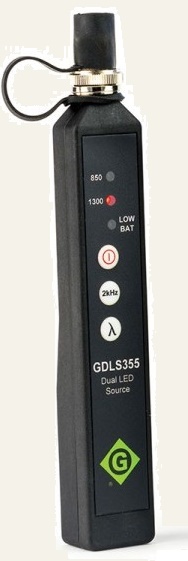

Портативные источники излучения Greenlee DLS
|
|
Портативные источники излучения DLS предназначены для инсталляции оптических систем связи. Источники обладают высокой стабильностью и позволяет проводить измерения вносимых потерь с высокой точностью.
Источники также способны подавать сигнал на частоте 2 кГц, который , при совместном использовании с измерителем RP 400, позволяет однозначно идентифицировать проводник.
Технические характеристики портативных источников излучения Greenlee
| Параметры\Модель |
GDLS350 (FB) |
GDLS355 (FB) |
GDLS360 (FB) |
| GTP210 |
GTP230 |
GTP220 |
|
GTP240 |
GTP250 |
| Рабочие длины волн, нм |
850 |
1300 |
1310 |
1550 |
1490 |
1625 |
Мощность выходного сигнала,
дБм |
-20 |
-4 |
-4 |
| Класс лазера |
LED |
Class 1 (FDA 21 CFR 1040, 11) |
Class 1 (FDA 21 CFR 1040, 11) |
Стабильность выходного
сигнала |
± 0.05 дБ, 1 час, ± 0.03 дБ длительное время после 15-ти минутной прогревки 15 |
| Ширина спектра, нм |
40 |
120 |
5 |
5 |
5 |
5 |
| Оптический интерфейс |
Для версий “FB” – (по умолчанию – SC, дополнительно заказываются адаптеры FC, ST, LC)
Для остальных моденлей - (доступные типы адаптеров: FC, SC, ST, заказываются отдельно)
|
| Модуляция сигнала |
2 кГц |
Автовыключение
при бездействии |
есть |
| Тип батареи |
аккумулятор CR2 |
| Температура эксплуатации, °C |
-10 до 50 |
| Температура хранения, °C |
-30 до 60 |
| Габариты, мм |
155 х 23,8 х 19,0 |
| Вес, г |
85 |
|
|
Greenlee DLS355FB - источник оптического излучения 1310/1550нм с SC адаптером
|
|
- предназначены для работы на одно модовых оптических линиях
- две рабочие длины волны (1310 и 1550 нм)
- высокая стабильность излучения
- возможность модуляции сигнала для идентификации рабочего волокна на обратном конце
- SC интерфейс (FC, ST, LC – опция)
|
Greenlee DLS 355 - портативные источники излучения (1310/1550 нм)
|
|
- предназначены для работы на одно модовых оптических линиях
- две рабочие длины волны (1310 и 1550 нм)
- высокая стабильность излучения
- возможность модуляции сигнала для идентификации рабочего волокна на обратном конце
|
Greenlee DLS350FB - источник оптического излучения 850/1300нм с SC адаптером
|
|
- предназначены для работы на много модовых оптических линиях
- две рабочие длины волны (850 и 1300 нм)
- высокая стабильность излучения
- возможность модуляции сигнала для идентификации рабочего волокна на обратном конце
- SC интерфейс (FC, ST, LC – опция)
|
Greenlee DLS 350 - портативные источники излучения ( 850/1300 нМ)
|
|
- предназначены для работы на много модовых оптических линиях
- две рабочие длины волны (850 и 1300 нм)
- высокая стабильность излучения
- возможность модуляции сигнала для идентификации рабочего волокна на обратном конце
|
Greenlee DLS360FB - источник оптического излучения 1490/1625нм с SC адаптером
|
|
- предназначены для тестирования пассивных оптических сетей PON
- две рабочие длины волны (1490 и 1625 нм)
- высокая стабильность излучения
- возможность модуляции сигнала для идентификации рабочего волокна на обратном конце
- оптический интерфейс SC (FC, LC, ST – заказываются дополнительно)
|
Greenlee TP240 - портативный источник излучения (1490 нм)
|
|
- предназначены для работы на одно модовых оптических линиях
- рабочая длина волны 1490 нм
- высокая стабильность излучения
- возможность модуляции сигнала для идентификации рабочего волокна на обратном конце
|
Светодиодный источник излучения GreenLee 570XL
|
|
|
|
Источник излучения 570XL - это лучшее решение для тестирования вносимых потерь на многомодовом оптическом кабеле.
570XL работает на двух длинах волн (850/1300 нм) и может обеспечивать непрерывный выходной сигнал в процессе измерения.
Светодиодный источник 570 XL имеет три типа исполнения: с FC, SC и ST коннекторами.
Особенности прибора:
- Рабочие длины волн 850/1300 нм;
- Непрерывный и модулированный выходной сигнал;
- Фиксированный интерфейс (FC, SC или ST);
- Время непрерывной работы аккумулятора ~80 часов;
- Функция сбережения заряда батареи (выбирается пользователем);
- Влагостойкое и ударопрочное исполнение.
Технические характеристики:
| Характеристики |
Значение |
|
Рабочие длины волн, нм |
850 |
1300 |
|
Диапазон рабочих длин волн, нм |
от 840 до 880 |
от 1270 до 1345 |
|
Максимальная ширина спектра, нм |
55 |
150 |
|
Стабильность (1 час), дБ |
+0,05 |
Средняя выходная мощность, дБм:
100/140 мкм
62,5/125 мкм
50/125 мкм |
-13
-13
-14 |
-20
-20
-21 |
|
Частота модуляции, кГц |
270; 1; 2 |
|
Источник питания |
2 батареи типа АА, 1,5 В
(~80 часов непрерывной
работы) |
|
Тип коннектора |
FC, SC или ST |
|
Рабочая температура, ° C |
-15 до +55 |
|
Температура хранения, ° C |
-35 до +70 |
|
Влагостойкость, % |
0 до 95 (без конденсата) |
|
Габаритные размеры, мм |
72 x 142 x 35 |
|
Вес, г |
241 |
|
|
Лазерный источник излучения GreenLee 580XL
|
|
|
|
Источник излучения 580XL - это лучшее решение для тестирования вносимых потерь на одномодовом оптическом кабеле. 580XL работает на двух длинах волн (1310/1550 нм) и может обеспечивать непрерывный выходной сигнал в процессе измерения.
Лазерный источник 580 XL имеет три типа исполнения: с FC, SC и ST коннекторами.
Особенности прибора:
- Рабочие длины волн1310/1550 нм;
- Непрерывный и модулированный выходной сигнал;
- Фиксированный интерфейс (FC, SC или ST);
- Время непрерывной работы аккумулятора ~80 часов;
- Функция сбережения заряда батареи (выбирается пользователем);
- Влагостойкое и ударопрочное исполнение.
Технические характеристики:
|
Характеристики |
Значение |
|
Рабочие длины волн, нм |
1310 |
1550 |
|
Диапазон рабочих длин волн, нм |
от 1280 до 1340 |
от 1520 до 1580 |
|
Максимальная ширина спектра, нм |
<5 |
|
Стабильность (1 час), дБ |
+0,05 |
Выходная мощность (9/125), дБм:
Минимальная
Средняя |
-8
-7 |
-8
-7 |
|
Частота модуляции, кГц |
270; 1; 2 |
|
Источник питания |
2 батареи типа АА, 1,5 В
(~80 часов непрерывной
работы) |
|
Тип коннектора |
FC, SC или ST |
|
Рабочая температура, ° C |
от -15 до +55 |
|
Температура хранения, ° C |
от -35 до +70 |
|
Влагостойкость, % |
0 до 95 (без конденсата) |
|
Габаритные размеры, мм |
72 x 142 x 35 |
|
Вес, г |
241 |
|
Класс лазера(CDRH) |
Класс I |
|
