Анализаторы последней мили : xDSL, ISDN, POTS,IPTV

Анализаторы ARGUS Intec (Германия)

    Корпорация Intec является производителем телекоммуникационных продуктов с более чем 18 летней безупречной историей. Intec является одним из наиболее крупных поставщиков тестеров ISDN и xDSL в Европе. Портативные тестеры Argus, производства и разработки корпорации Intec используются оператарами связи, такими как : T-Com, British Telecom, KPN (Нидерланды), Spain's Telefonica, Telekom Austria, Swisscom, P&T Luxembourg, Saudi Telecom (STC), а также хорватскими и венгерскими телекоммуникационными операторами HAT и Matav .


ARGUS 152 - тестер для ADSL2+, VDSL2, VoIP, IPTV, ISDN, POTS, GBit Ethernet

Intec ARGUS 152 - компактный, легкий и прочный тестер ADSL или VDSL2. Современный чипсет прибора обеспечит высокопроизводительный и быстрый анализ линии ADSL2,2+ и VDSL2. В любой конфигурации ARGUS 152 есть интерфейс Ethernet (10/100/1000 Base-T), возможность эмуляции модема, моста или маршрутизатора, измеряет скорость соединения и физические параметры кабеля (сопротивление, емкость, напряжение).

С помощью дополнительных опций, функции и интерфейсы анализатора могут быть значительно расширены. К примеру, приставка «CoperBox» даст возможность проводить более полный анализ физических параметров кабеля. Рефлектометр – поможет локализовать обрыв, некачественное соединение или место короткого замыкания. Другие опции служат для тестирования современных сервисов: IP, IPTV, VoIP и др.

Даже если на лини еще не установлено никакого оборудования, с помощью двух приборов и функции квалификации линии (LQ) можно оценить скорость передачи данных и подтвердить пригодность для DSL


Базовые модели ARGUS 152

ADSL интерфейс
(Annex A+L+M)
ARG-115202
ADSL интерфейс (Annex B+J)ARG-115232
ADSL интерфейс
(Annex A+B+J+L+M)
ARG-115252
VDSL2 интерфейсARG-115272

Дополнительные интерфейсы для базовых моделей

ADSL (Annex A+L+M)ARG-015205
ADSL (Annex B+J)ARG-015206
VDSL2ARG-015208
POTS TEARG-015216
ISDN BRI S/T TEARG-015215
ISDN BRI U (2B1Q)ARG-015051
ISDN BRI U (4B3T)ARG-015050


Стандартные возможности Intec ARGUS 152
  • ATU-R: Эмуляция ADSL модема и ПК
  • ATU-R Bridge: Эмуляция ADSL модема
  • ATU-R Router: Эмуляция ADSL модема и маршрутизатора
  • IP тест
  • Traceroute
  • IPv6
  • Тестирование медных кабелей (напряжение DC, сопротивление шлейфа, емкость)
  • Расчет длины шлейфа
  • Программное обеспечение WINplus

Измеряемые параметры

Скорость ATMРеальная используемая скорость ATM в кбит/с
Достижимая скорость
ATM
Теоретически достижимая скорость ATM в кбит/с
ПроизводительностьЗагрузка линии в процентном соотношении
Режим задержкиНастройки DSLAM: с чередованием или быстрый
ЗатуханиеЗатухание линии в dB по всей длине и на всех частотах
Выходная мощностьВыходная мощность в dBm привязанных к mW
Отношение сигнал/шумПоказывает отношение сигнал/шум и величину помех, которые система еще может выдержать до появления критического значения битовых ошибок (BER)
Защита от
импульсных помех
Показатель качества защитного механизма, степень влияния импульсных помех. Количество DMT символов, которые могут быть полностью искажены подряд, и не приводить ошибкам на более высоких уровнях.
Задержка чередования
(Interleave delay)
Задержка вызванная чередованием блоков данных
Forward Error
Correction (FEC)
Количество ошибок передачи, исправленных с помощью проверочных битовых ячеек
    f (far): ошибки, которые обнаружил DSLAM
    n (near): ошибки обнаруженные прибором
Cyclic Redundancy
Check (CRC)
Совпадение контрольного суперкадра переданного с дальнего конца с вычесленным на месте. Несоответствие говорит о повреждении линии. f (far) и n (near)
Header Error
Checksum (HEC)
Количество ячеек АТМ с плохими контрольными заголовками. f (far) и n (near)
ResetПоказывает, как часто счетчики ошибок были сброшены пользователем с помощью клавиши Reset
ResyncКоличество ре-синхронизаций, которые выполнил прибор

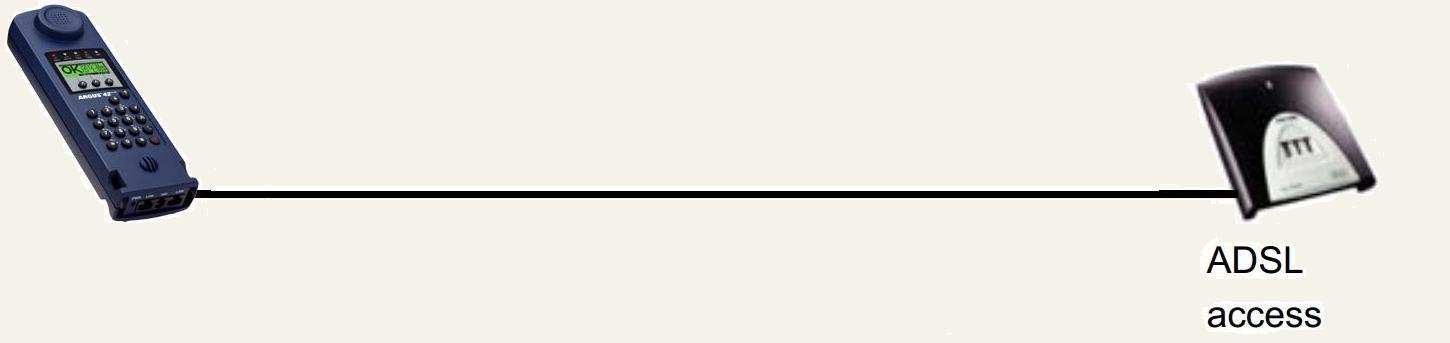

ATU-R: Эмуляция ADSL модема и ПК

Режим подразумевает подключение непосредственно к доступу ADSL. В этом случае прибор заменяет сразу модем и компьютер. ARGUS установит подключение к ADSL и определит параметры соединения.

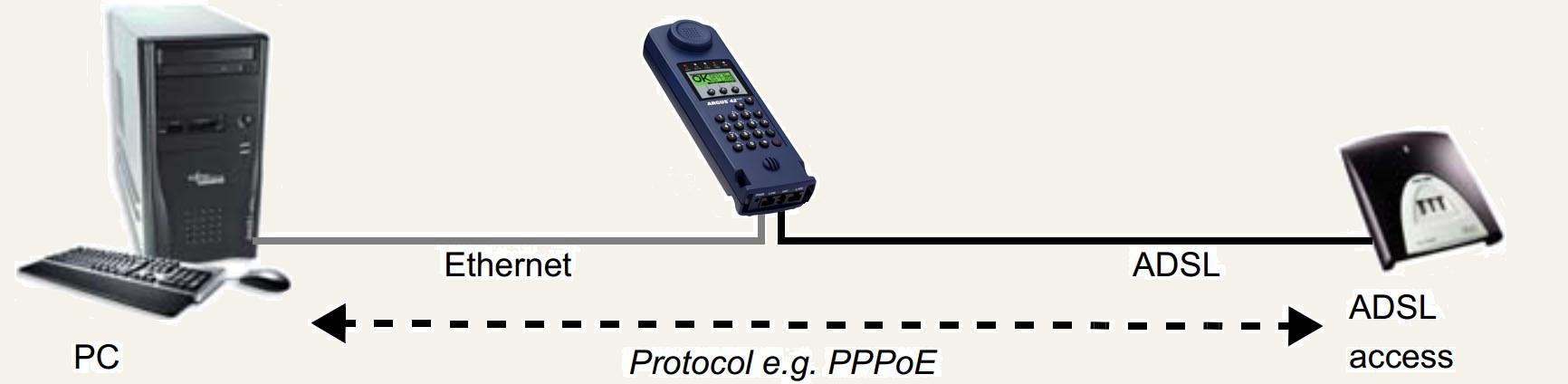

ATU-R Bridge: Эмуляция ADSL модема

В режиме моста, ARGUS действует как DSL модем, то есть прибор пассивно пропускает все пакеты из стороны Ethernet в в сторону доступа к DSL (и наоборот). В этом режиме за установку соединения отвечает персональный компьютер (ПК)

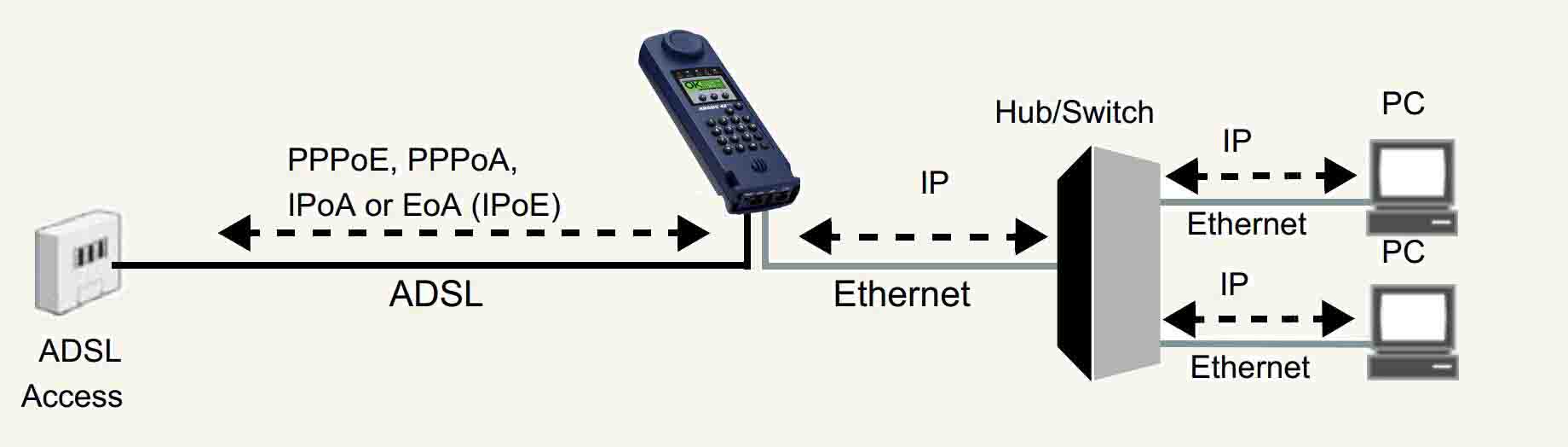

ATU-R Router: Эмуляция ADSL модема и маршрутизатора

В режиме роутера, ARGUS заменяет не только модем, но и маршрутизатор. В этом случае несколько ПК (подключенные через концентратор / коммутатор) могут иметь доступ к сети. IP-адреса могут назначаться статически или ARGUS может служить DHCP сервером и сам назначать IP-адреса подключенных ПК

IP-Ping тест

ARGUS проверяет возможность подключения к интернет провайдеру, компьютеру или другому сетевому адресу через Ethernet соединение (сеть IP) или через соединение XDSL (через DSLAM и сеть ATM / IP). Тестер посылает тестовый пакет с заданым IP адресом (удаленного сайта) и ждет ответа. На основе принятого пакета оценивается доступность сети ATM или IP и сетевая задержка:
  • PING тест, включая PPP login
  • Анализ времени отклика
  • Отображение отправленных, полученных и потеряных пакетов
  • Ошибки
Traceroute

Traceroute - функция для определения маршрутов следования данных в сетях TCP/IP. Выполняет отправку данных указанному узлу сети, при этом отображая сведения о всех промежуточных маршрутизаторах, через которые прошли данные на пути к целевому узлу. В случае проблем при доставке данных до какого-либо узла есть возможность определить, на каком именно участке сети возникли неполадки.

IPv6

Выполнение тестов IP (к примеру IP-ping) на основе протокола IPv6

Тестирывание медного кабеля:
  • измерение напряжения DC
  • измерение емкости
  • измерение сопротивления шлейфа (20 Ом до 100 кОм)
  • расчет длины линии
Программное обеспечение WINplus online (ключ)
  • Полностью автоматический отчет по полученному доступу
  • Документирование проведенной работы и возникших проблем
  • Запись данных тестирования протокола D-канала для детального анализа
  • Обновление программного обеспечения тестера


Дополнительные функции ARGUS 152:

Приставка для тестирования меди (опция ARG-015095)
  • Напряжение постоянного тока
  • Напряжение переменного тока
  • Постоянный ток
  • Сопротивление шлейфа
  • Сопротивление изоляции
  • Емкость
  • Измерение симметрии / NEXT
ATM тестирование (опция ARG-015222)
  • Сканирование VPI/VCI
  • ATM-OAM PING
  • Статистика битовых ошибок и ячеек ATM (входящего/ исходящего потока)
TDR - рефлектометр (опция ARG-015052)

Рефлектометр способен графически отобразить линию, ее длину и и расстояние до неисправности (обрыва, короткого замыкания, некачественного соединения, дефектной муфты и др.)

VoIP анализ (опция ARG-015230)
  • эмуляция VoIP телефона, SIP лог
  • поддержка кодеков G.711, G.726 и iLBC, джиттер, все параметры соединения, детализированная статистика VoIP
  • измерения основных параметров соединения - MOS, QoS, статистика RTP/RTCP
  • оценка качества VoIP речи непосредственно на ADSL: MOS CQE (ITU-T P.800), основанные на моделе Е (ITU-T G.107)
IPTV анализ (опция ARG-015237 и ARG-015237)
  • Эмуляция телевизионной приставки (STB)
  • MDI (Media Delivery Index) анализ, тестирование по RFC 4445
  • Оценка параметров качества (QoE) по заданным критериям
  • Поддержка активного и пассивного режима тестирования
Квалификация линии (LQ) (опция ARG-015261)

Возможность провести измерение максимально возможной скорости передачи по линии без подключения к DSLAM, ипользуя два прибора в реиме "ведущий"/"ведомый"

Программное обеспечение WINanalyse (опция ARG-015042)

ПО WINanalyse включает весь функционал ПО WINplus. Кроме того оно выполняет полный анализ ISDN-протоколов, включая ASN1 декодирование DSS1.
  • Запись данных D-канала на жесткий диск
  • Анализ и интерпретация данных
  • Анализ D-канала и интерпретация DSS1, CCITT, Q.921, Q.931 и 1TR6
  • Интерпретация уровней 1,2,3
  • Анализ и детальное представление элементов ASN1 уровня 3
  • Анализ в реальном времени: отображение данных на дисплее и запись на жесткий диск



ARGUS 42 Тестер ADSL, ADSL2/2+, ISDN, POTS

Тестер Argus 42 - позволяет сделать заключение о качестве предоставляемого сервиса по технологиям ADSL, ADSL 2/2+ в автоматическом режиме за несколько секунд по таким параметрам, как скорости соединения и запас помехозащищенности на линии от DSLAM до абонента. Благодаря своей портативности Argus 42 может быть подключен в любой конечной точке сети, в распределительных и кроссировочных шкафах.

Экран Argus 42 графически отображает спектр передаваемого сигнала ADSL. На спектрограмме сигнала отчетливо видно наличие помех в линии.

Помимо анализа сервиса ADSL, тестер Argus42 позволяет тестировать сети ISDN (BRI S/T и U интерфейсы TE), POTS, а также идентифицировать основные типы неисправностей в медной линии.

Основные функции:
  • ADSL, ADSL2/2+ (ATU-R) эмуляция модема (Annex A, B)
  • Тестирование уровней ATM*/IP*, работа в мостовом режиме*
  • Эмуляция ISDN BRI TE*
  • Тестирование выделенной линии ISDN BRI*
  • Работа по ISDN BRI U (2B1Q or 4B3T)*
  • Тестирование POTS с отображением номера вызывающего абонента на дисплее прибора*
  • Двухпроводной высокоимпедансный режим мониторинга с отображением ID DTMF и номера вызывающего абонента*
  • Измерение сопротивления, емкости и длины медного кабеля
  • Простое управление за счет запрограммированных сценариев тестирования
  • Автоматическое создание отчетов о тестируемой линии
  • Бесплатное обновление ПО с сайта производителя
  • ПО WINplus (в комплекте прибора), WINanalyse*
Функции ADSL интерфейса
  • Эмуляция ATU-R для ADSL, ADSL2, ADSL2+
  • Поддержка стандартов: ANSI T1.413.2, ITU-T G.992.1 (G.DMT) Annex A / B, ITU-T G.992.2 (G.Lite), ITU-T G.992.3 Annex A / B / L / Appendix 1, ITU-T G.992.4 Annex A / B / Appendix и ITU-T G.992.5
  • Тестирование линии ADSL поверх POTS (Annex A) или поверх ISDN (Annex B), либо обе функции, доступные в одном тестере
  • Автоматические измерения и отображение на дисплее следующих параметров линии в направлениях upstream и downstream:
    • Максимальная скорость передачи данных по ATM
    • Относительная пропускная способность
    • Гистограмма соотношения бит/тональный сигнал и SNR/тональный сигнал в канале связи
    • Запас помехозащищенности
    • Выходная мощность
    • Затухание в линии
  • Статистика ячеек ATM и битовых ошибок (upstream/downstream)
    • CRC (Проверка избыточности циклической суммы)
    • FEC (Прямое исправление ошибок)
    • HEC (Ошибка контрольной суммы заголовка)
  • Отображение производителя ATU-C
Тестирование медных кабелей
  • Измерение сопротивления шлейфа - точность 1% Диапазон: от 100 Ом до 100 КОм
  • Емкость - точность 5% Диапазон: от 1нФ до 1 мкФ
  • Вычисление длины
  • Измерение TRG (Tip, Ring и Ground), специальный кабель для измерения TRG* поставляется дополнительно
  • Определение высокочастотного трафика*
Программное обеспечение WINplus
  • Полностью автоматический отчет по полученному доступу
  • Документирование проведенной работы и возникших проблем
  • Запись данных тестирования протокола D-канала для детального анализа
  • Обновление программного обеспечения тестера
Программное обеспечение WINanalyse* ПО WINanalyse включает весь функционал ПО WINplus. Кроме того оно выполняет всеобъемлющий анализ ISDN-протоколов, включая ASN1 декодирование DSS1.

  • Запись данных D-канала на жесткий диск
  • Анализ и интерпретация данных
  • Анализ D-канала и интерпретация DSS1, CCITT, Q.921, Q.931 и 1TR6
  • Интерпретация уровней 1,2,3
  • Анализ и детальное представление элементов ASN1 уровня 3
  • Анализ в реальном времени: одновременное отображение данных на дисплее и запись на жесткий диск
Режим моста ADSL-Ethernet

  • Интерфейсы 10/100 Base-T
  • Статистика Ethernet
Тестирование на уровне IP*
  • Тестирование подключения к ISP через PPP, EoA или IPoA
  • Тест IP-PING
  • Поддержка VLAN
  • Статистика Ethernet
Тестирование на уровне ATM*
  • Сканирование VPI/VCI
  • ATM-OAM PING (из конца в конец или сегменты)
  • Статистика ATM
Тестирование на уровне HTTP download*
  • HTTP download по ADSL, определение реальной пропускной способности
  • HTTP download по Ethernet для оценки соединения с ПК или роутером
  • Поддержка VLAN
  • Статистика Ethernet
Эмуляция VoIP телефона* / VoIP анализ*
    Эмуляция VoIP телефона включает функции:

  • Эмуляция VoIP телефона, включая реальную акустику
  • Поддержка кодеков G.711
  • Основные параметры соединения

    VoIP анализ (расширенная опция, необходима опция эмуляции VoIP телефона) включает функции:

  • Поддержка кодеков G.726 и iLBC
  • Джиттер
  • Все параметры соединения
  • Детализированная статистика VoIP
Тестирование линии POTS*
  • Работа на линии POTS с DTMF и в режиме импульсного набора
  • Измерение сопротивления шлейфа: 600 Ом
  • Измерение напряжения и определение полярности
  • Определение номера вызывающего абонента в соответствии ETS 300 659/778
  • Поддержка отображения номера вызывающего абонента FSK и DTMF (дата, время, имя...)
  • Настройка DTMF по уровню сигнала, продолжительности сигнала и интервала
  • Тестирование телефонной линии в высокоимпедансном режиме (без нарушения работы линии)
  • Прием сигнала от тонального генератора
Функции интерфейса BRI S/T*
  • Тестирование BRI интерфейса в соответствии с ITU-T I.430
  • Работа в качестве TE, выделенная линия (режим ведомого)
  • Автоматическое определение конфигурации доступа и протокола: точка-точка или точка-многоточка; DSS1; Cornet-T / N / NQ, QSIG, VN.
  • Отображение уровней 1-2-3 и статус B-канала
  • Определение доступных сервисов ISDN
  • Определение дополнительных сервисов. Для DSS1: CLIP, CLIR, COLP, COLR, CFU, CFB, CFNR, CCBS, CCNR, AOC-D/E, ECT, 3PTY, DDI, SUB, MSN, MCID, CUG, CW, HOLD, TP, CD, UUS.
  • Тестирование X.31 (D)
  • BERT в соответствии с G.821
  • Терминальная имитация для различных сервисов ISDN
  • Тестирование выделенных линий ISDN (телефонные функции и BERT, B-канал, BERT в D-канале)
  • Параметры исходящих вызовов
Функции U-интерфейса*
  • Тестирование внутреннего U-интерфейса в соответствии с ITU-T I.430
  • Линейная кодировка: 4B3T или 2B1Q, RJ-45
  • Тестирование в режиме TE
  • Тестирование в режиме выделенной линии по U-интерфейсу
  • Измерение напряжения в U-интерфейсе
  • Стрессовое испытание (до 1200 мВт, включая измерение напряжения и тока)
  • Тестирование телефонной линии в высокоимпедансном режиме (без нарушения работы линии)
*Дополнительные аксессуары и опции
  • Режим моста (Modem-Replacement-Mode)
  • Пакет IP тестов
  • Пакет ATM тестов
  • Пакет http download (функции тестирования трафика HTTP)
  • Эмуляция VoIP телефона
  • VoIP-расширенная опция (необходима эмуляция VoIP телефона)
  • POTS интерфейс
  • ISDN BRI и POTS интерфейс
  • U интерфейс (4B3T)
  • U интерфейс (2B1Q)
  • Интерфейсный кабель Serial и USB адаптер
  • Зарядное устройство автомобильное
  • Гарнитура
  • Определение высокочастотного трафика
  • ПО WINanalyse
  • Кабель для измерения TRG (Tip, Ring и Ground)

Вернуться к списку оборудования
