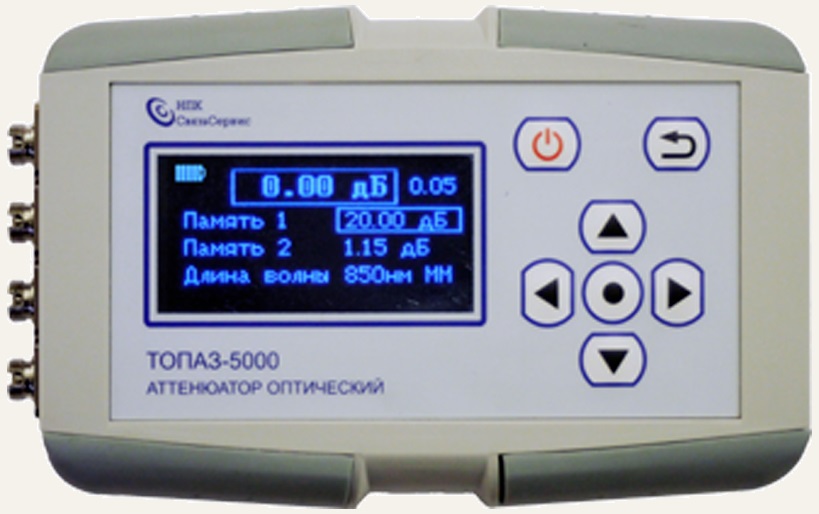

Оптические аттенюаторы серии ТОПАЗ-5000
ТОПАЗ-5000, ТОПАЗ-5000-1, ТОПАЗ-5000-2, ТОПАЗ-5000-3
Аттенюаторы оптические серии ТОПАЗ-5000 предназначены для внесения переменного затухания
в волоконно-оптический тракт. Применяются при калибровке и проверке измерительной техники,
тестировании приемного и передающего оборудования оптоволоконных линий связи.
Величина вносимого затухания аттенюатора может быть установлена вручную, с кнопочной
панели или дистанционно с компьютера. Наличие энергонезависимой памяти на
фиксированные значения затухания (по два для каждой длины волны калибровки) упрощает
процесс контроля параметров оборудования оптоволоконных линий связи.
|
|
Прибор имеет компактные размеры, большое время работы от встроенной аккумуляторной
батареи и простой интерфейс управления. Наличие интерфейса USB позволяет применять
аттенюатор в автоматизированных измерительных и управляющих системах.
Выпускается несколько модификаций аттенюаторов оптических серии «ТОПАЗ-5000»,
отличающихся своими техническими характеристиками.
Основные технические характеристики
|
Характеристика
|
SM
|
MM
|
|
Тип волокна
|
9/125 мкм
|
50/125 мкм
|
|
Длина волны калибровки, нм
|
1310, 1550
|
850, 1300
|
|
Вносимые начальные потери, не более, дБ
|
2,0
|
2,0
|
|
Диапазон установки затухания, дБ
|
от 0 до 80
|
от 0 до 40
|
|
Разрешение, не более, дБ
|
0.05
|
0.05
|
Предел основной погрешности установки затухания
на длине волны калибровки, не более, дБ
|
0.5+0.15*А
|
0.5+0.025*А
|
|
Питание
|
Встроенная Li-on аккумуляторная батарея,
внешний блок питания 220 В, USB (B-mini)
|
|
Время работы от встроенной батареи, не менее, час.
|
20
|
|
Габаритные размеры, мм
|
90 x 160 x 35
|
|
Вес, не более, кг
|
0.6
|
Комплект поставки
• Зарядное устройство / блок питания 220В
• футляр-сумка;
• руководство по эксплуатации;
• кабель USB;
• комплект патч-кордов;
Модельный ряд
|
МОДЕЛЬ
|
Тип волокна, диапазон
устанавливаемых затуханий
|
ДЛИНА ВОЛНЫ
|
|
ТОПАЗ-5000-1
|
Многомодовое волокно, 0 – 40дБ
|
MM 850/1300 нм
|
|
ТОПАЗ-5000-2
|
Одномодовое волокно, 0 – 80дБ
|
SM 1310/1550 нм
|
|
ТОПАЗ-5000-3
|
Многомодовое 0 – 40дБ и
одномодовое волокно, 0 – 80дБ
|
SM 1310/1550 нм;
MM 850/1300 нм
|
|
Дополнительные опции
|
ОПЦИЯ
|
|
|
Свидетельство о поверке
|
|
