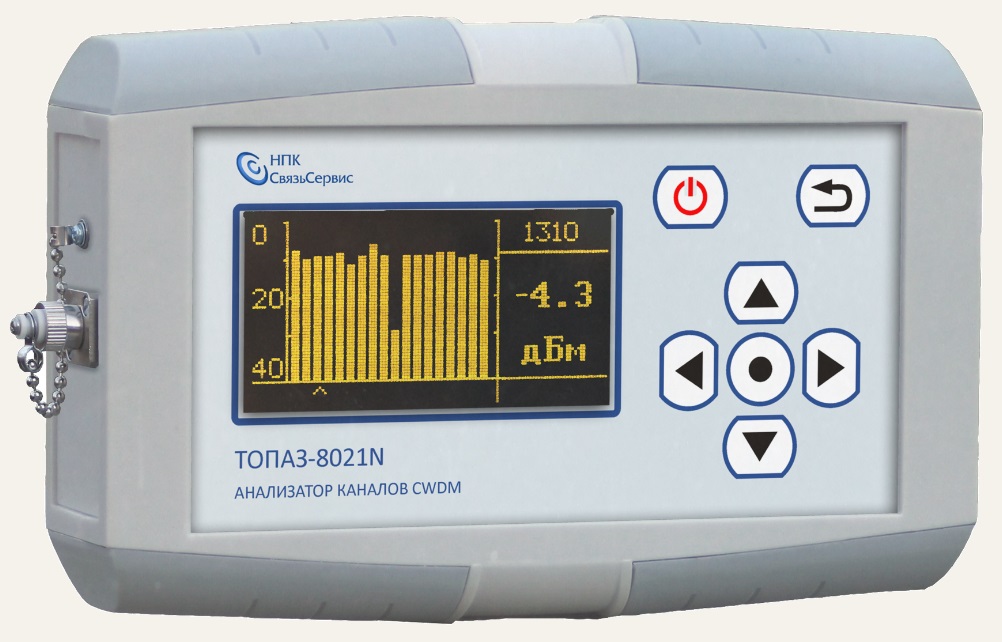

Оптический анализатор каналов CWDM ТОПАЗ-8021N
ТОПАЗ-8021N
Оптический анализатор каналов CWDM «Топаз-8021N» относится к селективнымизмерителям мощности и
предназначен для тестирования параметров оптоволоконных линий связи в процессе инсталляции и обслуживания CWDM сетей.
Прибор позволяет одновременно измерять среднююмощность оптического сигнала в 18 каналах CWDM (согласно ITU- T G.694.2). Результаты измерения
могут отображаться как графическим способом, так и в виде таблицы, а также могут
сохраняться в памяти прибора и передаваться в компьютер, для подготовки отчета.
|
|
Компактный прочный пластиковый корпус, небольшой вес и габариты,
продолжительное время работы от встроенной аккумуляторной батареи, память результатов
измерения, интерфейс USB для подключения к компьютеру делают этот прибор удобными
для работы в полевых и лабораторных условиях. Графический OLED дисплей обеспечивает
отображение результатов измерения при плохом освещении.
Основные технические характеристики
|
Одновременное отображение значений, измеренных на 18 длинах волн CWDM в режиме реального времени
|
|
Сохранение показаний в энергонезависимую память (до 1000 значений)
|
|
Программное обеспечение для формирования отчета об измерениях
|
|
Диапазон, дБм
|
-40 … +10
|
|
Погрешность измерения, дБ
|
0.5
|
|
Ширина канала, нм
|
±6.5
|
|
Рабочие длины волн , нм
|
1270, 1290,1310, 1330, 1350, 1370, 1390, 1410, 1430,
1450,1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610
|
|
Ослабление сигнала в соседнем канале, дБ не менее
|
25
|
|
Размер (Ш x В x Г), мм
|
95 x 160 x 35
|
|
Вес, кг
|
0.45
|
|
Рабочая температура, °C (влажность %)
|
-10 … +40, (95%)
|
|
Питание
|
Li-ion аккумулятор / 220 В с внешним блоком пит.
|
|
Время работы, ч
|
20
|
Комплект поставки
• зарядное устройство / блок питания 220В;
• футляр-сумка;
• руководство по эксплуатации;
• диск с ПО;
• кабель USB;
• патч-корд FC-FC;
Модельный ряд
|
МОДЕЛЬ
|
ДЛИНА ВОЛНЫ
|
|
ТОПАЗ-8021N
|
18 каналов:
1270нм + 1290нм + 1310нм + 1330нм + 1350нм + 1370нм +
1390нм + 1410нм + 1430нм + 1450нм + 1470нм + 1490нм +
1510нм + 1530нм + 1550нм + 1570нм + 1590нм + 1610нм
|
|
