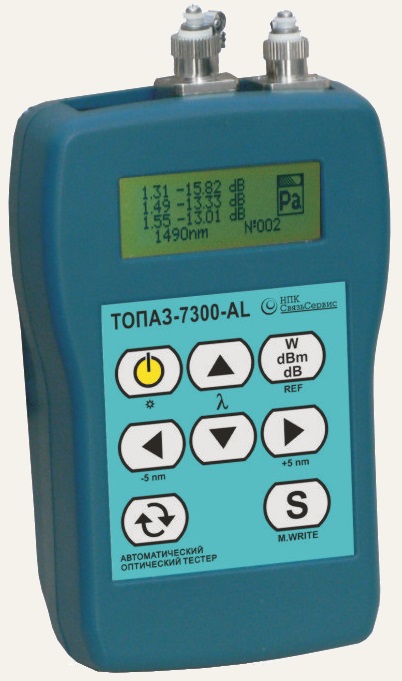

Многофункциональные оптические тестеры серии ТОПАЗ-7000

ТОПАЗ-7311-AL, ТОПАЗ-7312-AL, ТОПАЗ-7313-AL, ТОПАЗ-7314-AL, ТОПАЗ-7315-AL, ТОПАЗ-7316-AL, ТОПАЗ-7317-AL, ТОПАЗ-7321-AL, ТОПАЗ-7322-AL, ТОПАЗ-7323-AL, ТОПАЗ-7324-AL, ТОПАЗ-7325-AL, ТОПАЗ-7326-AL, ТОПАЗ-7327-AL

Многофункциональный оптические тестеры серии «Топаз-7000», группа моделей ТОПАЗ-73XX-AL предназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания любых оптических сетей Они имеют семь режимов работы и могут использоваться как измеритель оптической мощности, источник оптического излучения, измеритель обратного отражения (возвратных потерь, ORL) и измеритель длины линии или расстояния до обрыва. Два автоматизированных режима позволяют наблюдать на дисплее затухание линии для 3-х длин волн одновременно или с помощью пары тестеров выполнить двухсторонние измерения затухания линии, возвратных потерь и длины линии для 3-х длин волн за один цикл. Наличие энергонезависимой памяти результатов измерения (2800 значений) и интерфейса связи с компьютером, позволяет автоматизировать подготовку отчета об измерениях.

Приборы прошли испытания на утверждение типа средств измерения (свидетельство №36537)



Приборы моделей ТОПАЗ-73xx-AL – оптимальное решение для выполнения больших объемов измерения с высокой производительностью. Например для тестирования сетей FTTx (PON).

Особенности
  • Шесть приборов в одном: измеритель мощности, источник излучения, тестер автомат, ORL-тестер, измеритель длины и визуальный локатор повреждений
  • Выполнение 13 измерений нажатием одной кнопки всего за 20 секунд.
  • Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
  • До трех источников на один порт
  • Автоопределение длины волны излучения. Одновременное отображение значений, измеренных на 3-х длинах волн в режиме реального времени
  • Память результатов измерения (до 2800 значений)
  • Программное обеспечение для формирования отчета об измерениях
  • Управление от компьютера
  • Подсветка дисплея
  • Опционально – визуальный локатор повреждений (VFL)
  • Время работы – 80 часов.
  • Занесены в государственный реестр средств измерений.
Основные технические характеристики
    Режим «Тестер - Автомат»
    Автоопределение длины волны излучения. Одновременное отображение значений затухания, измеренных на 3-х длинах волн
    Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
    Измерение оптических возвратных потерь (ORL)
    Определение расстояния до повреждения (измерение длины линии)
    Память показаний (до 2800 измерений)
    Программное обеспечение для формирования отчета об измерениях
    Подсветка дисплея
    Источник видимого излучения (опционально)
    Источник
    Длины волн, нм 850, 1300, 1310, 1490, 1550, 1625, 1650
    Уровень оптической мощности, дБм > -4.0
    Относительная нестабильность за 15 мин, дБ ± 0.07
    Относительная нестабильность за 8 часов, дБ 0.25
    Измеритель мощности
    Диапазон, дБм -85 … +7 или -60...+26
    Погрешность измерения, дБ 0.3
    Измеритель ORL
    Диапазон измерений ORL, дБ +10…+50
    Измеритель расстояний
    Диапазон измерителя длины, м 2-32000 м, разрешение 2м
Комплект поставки
        •   зарядное устройство / блок питания;
        •   футляр-сумка;
        •   руководство по эксплуатации;
        •   патч-корд FC-FC;
        •   диск с ПО;
        •   кабель USB;
        •   защитный чехол для прибора (по заказу);
        •   комплект оптических адаптеров измерителя мощности (FC, SC, ST).
Модельный ряд
    МОДЕЛЬ ДИАПАЗОН ДЛИНА ВОЛНЫ


    ТОПАЗ-7311-АL

    -85...+7дБм 850нм


    ТОПАЗ-7312-АL

    -85...+7дБм 1310нм


    ТОПАЗ-7313-АL

    -85...+7дБм 1550нм


    ТОПАЗ-7314-АL

    -85...+7дБм 850нм + 1310нм


    ТОПАЗ-7315-АL

    -85...+7дБм 1310нм + 1550нм


    ТОПАЗ-7316-АL

    -85...+7дБм 1310нм + 1490нм + 1550нм


    ТОПАЗ-7317-АL

    -85...+7дБм От 1-й до 3-х длин волн на заказ


    ТОПАЗ-7321-АL

    -60...+26дБм 850нм


    ТОПАЗ-7322-АL

    -60...+26дБм 1310нм


    ТОПАЗ-7323-АL

    -60...+26дБм 1550нм


    ТОПАЗ-7324-АL

    -60...+26дБм 850нм + 1310нм


    ТОПАЗ-7325-АL

    -60...+26дБм 1310нм + 1550нм


    ТОПАЗ-7326-АL

    -60...+26дБм 1310нм + 1490нм + 1550нм


    ТОПАЗ-7327-АL

    -60...+26дБм От 1-й до 3-х длин волн на заказ
Дополнительные опции
    ОПЦИЯ
        Визуальный локатор повреждений (VFL)
        Cвидельство о поверке. Одна длина волны
        Cвидельство о поверке. Две длины волны
        Cвидельство о поверке. Три длины волны
