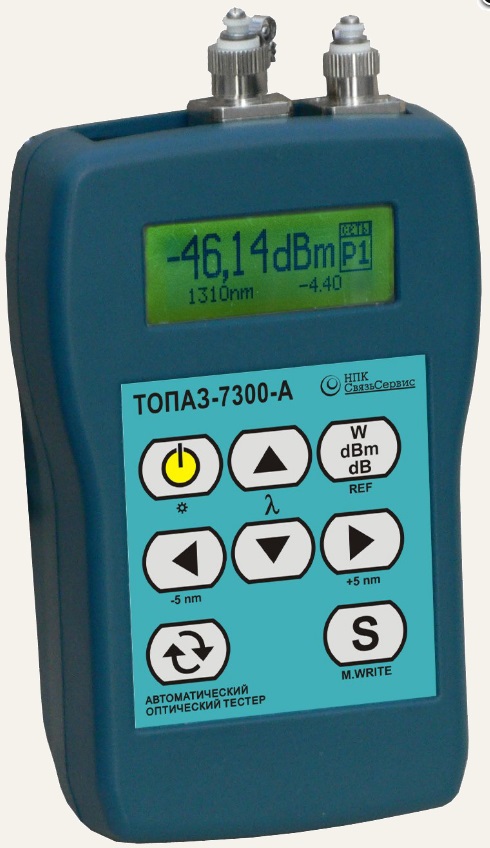

Оптические тестеры (источник+измеритель) серии ТОПАЗ-7000

ТОПАЗ-7311-A, ТОПАЗ-7312-A, ТОПАЗ-7313-A, ТОПАЗ-7314-A, ТОПАЗ-7315-A, ТОПАЗ-7316-A, ТОПАЗ-7317-A, ТОПАЗ-7321-A, ТОПАЗ-7322-A, ТОПАЗ-7323-A, ТОПАЗ-7324-A, ТОПАЗ-7325-A, ТОПАЗ-7326-A, ТОПАЗ-7327-A

Приборы модельной группы (модификации) ТОПАЗ-73XX-A тестеров оптических серии «ТОПАЗ-7000» являются профессиональным измерительным оборудованием и объединяют в себе источник оптического излучения и измеритель оптической мощности.

В эту группу приборов входят модели с различным сочетанием источников и измерителей мощностипредназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания оптических линий связи всех типов, в том числе PON, CWDM, DWDM и др.

Приборы серии «ТОПАЗ-7000» выполнены в компактном корпусе и имеют длительное время автономной работы. Энергонезависимая память позволяет хранить до 2800 измерений. Приборы зарегистрированы в Государственном реестре средств измерений (свидетельство №36537).

Приборы прошли испытания на утверждение типа средств измерения (свидетельство №36537)



Приборы моделей ТОПАЗ-73xx-AL – оптимальное решение для выполнения больших объемов измерения с высокой производительностью. Например для тестирования сетей FTTx (PON).

Особенности
  • Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
  • До трех источников на один порт
  • Автоопределение длины волны излучения. Одновременное отображение значений, измеренных на 3-х длинах волн в режиме реального времени
  • Память результатов измерения (до 2800 значений)
  • Программное обеспечение для формирования отчета об измерениях
  • Управление от компьютера
  • Подсветка дисплея
  • Опционально – визуальный локатор повреждений (VFL)
  • Время работы – 80 часов.
  • Занесены в государственный реестр средств измерений гражданского и военного назначения.
Основные технические характеристики
    Особенности
    Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
    Управление от компьютера (до трех источников на один порт)
    Программное обеспечение для формирования отчета об измерениях
    Интерфейс связи с компьютером
    Подсветка дисплея
    Источник видимого излучения (опционально)
    Источник
    Длины волн, нм 850, 1310, 1490, 1550, 1625, 1650
    Ширина спектра излучения, нм < 5
    Уровень оптической мощности, дБм > -4.0
    Относительная нестабильность за 15 мин, дБ ± 0.07
    Относительная нестабильность за 8 часов, дБ 0.25
    Режимы работы CW, 270 Гц, 2кГц, CW
    Измеритель мощности
    Диапазон уровней мощности, дБм -85 … +7 или -60...+26
    Погрешность измерения, дБ 0.3
    Разрешение, дБ 0.01
    Длины волн калибровки, нм 850, 1310, 1490, 1550, 1625
    Спектральный диапазон 800…900 нм, 1210…1650 нм, с шагом 5 нм
    Единицы измерения дБм, мВт, мкВт, нВт, дБ
    Сменные адаптеры оптического входа FC, SC, ST
Комплект поставки
        •   зарядное устройство / блок питания;
        •   футляр-сумка;
        •   руководство по эксплуатации;
        •   патч-корд FC-FC;
        •   диск с ПО;
        •   кабель USB (по заказу);
        •   защитный чехол для прибора (по заказу);
        •   комплект оптических адаптеров измерителя мощности (FC, SC, ST).
Модельный ряд
    МОДЕЛЬ ДИАПАЗОН ДЛИНА ВОЛНЫ


    ТОПАЗ-7311-А

    -85...+7дБм 850нм


    ТОПАЗ-7312-А

    -85…+7дБм 1310нм


    ТОПАЗ-7313-А

    -85…+7дБм 1550нм


    ТОПАЗ-7314-А

    -85…+7дБм 850нм / 1300нм


    ТОПАЗ-7315-А

    -85…+7дБм 1310нм / 1550нм


    ТОПАЗ-7316-А

    -85…+7дБм 1310нм / 1490нм / 1550нм


    ТОПАЗ-7317-А

    -85…+7дБм От 1-й до 3-х длин волн на заказ


    ТОПАЗ-7321-А

    -60…+26дБм 850нм


    ТОПАЗ-7322-А

    -60…+26дБм 1310нм


    ТОПАЗ-7323-А

    -60…+26дБм 1550нм


    ТОПАЗ-7324-А

    -60…+26дБм 850нм / 1300нм


    ТОПАЗ-7325-А

    -60…+26дБм 1310нм / 1550нм


    ТОПАЗ-7326-А

    -60…+26дБм 1310нм / 1490нм / 1550нм


    ТОПАЗ-7327-А

    -60…+26дБм От 1-й до 3-х длин волн на заказ
Дополнительные опции
    ОПЦИЯ
        Визуальный локатор повреждений (VFL)
        Cвидельство о поверке. Одна длина волны
        Cвидельство о поверке. Две длины волны
        Cвидельство о поверке. Три длины волны
