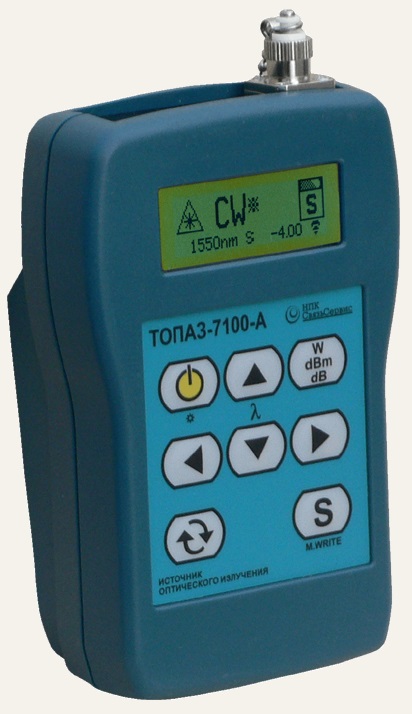

Источники оптического излучения серии ТОПАЗ-7000
ТОПАЗ-7101-A, ТОПАЗ-7102-A, ТОПАЗ-7103-A, ТОПАЗ-7104-A, ТОПАЗ-7105-A, ТОПАЗ-7106-A, ТОПАЗ-7107-A
В серию «ТОПАЗ-7000» входят приборы модельной
группы ТОПАЗ-710X-A – это удобные, компактные и
профессиональные источники излучения. Они являются
универсальным средством для тестирования и паспортизации
оптических линий связи всех типов, в том числе PON, CWDM,
DWDM и др.
Приборы выпускаются в различных конфигурациях:
одномодовые и многомодовые длины волн. На одном выходе
может быть до трёх источников излучения.
В приборе реализован режим переключения длины
волны излучения с передачей информации о текущей длине
волны (CW*). Используется для автоматического измерения
затухания с авто-определением длины волны в комплекте с
измерителями оптической мощности ТОПАЗ-7210-А или
ТОПАЗ-7220-А, или подобными в составе других моделей.
Приборы зарегистрированы в Государственном реестре средств измерений.
|
|
Особенности
- Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
- До трех источников на один порт
- Управление от компьютера
- Подсветка дисплея
- Опционально – визуальный локатор повреждений (VFL)
- Время работы – 80 часов.
- Занесены в государственный реестр средств измерений.
Основные технические характеристики
|
Особенности
|
|
|
Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
|
|
Управление от компьютера (до трех источников на один порт)
|
|
Источник видимого излучения (опционально)
|
|
Источник
|
|
|
Длины волн, нм
|
850, 1300, 1310, 1490, 1550, 1625, 1650
|
|
Ширина спектра излучения, нм
|
<5
|
|
Уровень оптической мощности, дБм
|
>-4.0
|
|
Относительная нестабильность за 15 мин, дБ
|
±0.07
|
|
Относительная нестабильность за 8 часов, дБ
|
0.25
|
|
Режимы работы
|
CW, 270 Гц, 2кГц, CW*
|
Комплект поставки
• зарядное устройство / блок питания;
• футляр-сумка;
• руководство по эксплуатации;
• патч-корд FC-FC;
• диск с ПО;
• кабель USB(по заказу);
• защитный чехол для прибора (по заказу);
Модельный ряд
|
МОДЕЛЬ
|
ДЛИНА ВОЛНЫ
|
|
ТОПАЗ-7101-A
|
850 нм
|
|
ТОПАЗ-7102-A
|
1310 нм
|
|
ТОПАЗ-7103-A
|
1550 нм
|
|
ТОПАЗ-7104-A
|
850/1310 нм
|
|
ТОПАЗ-7105-A
|
1310/1550 нм
|
|
ТОПАЗ-7106-A
|
1310/1490/1550 нм
|
|
ТОПАЗ-7107-A
|
до 3-х длин волн из ряда CWDM по заказу
|
|
Дополнительные опции
|
ОПЦИЯ
|
|
|
Визуальный локатор повреждений (VFL)
|
|
|
Cвидельство о поверке. Одна длина волны
|
|
|
Cвидельство о поверке. Две длины волны
|
|
|
Cвидельство о поверке. Три длины волны
|
|
