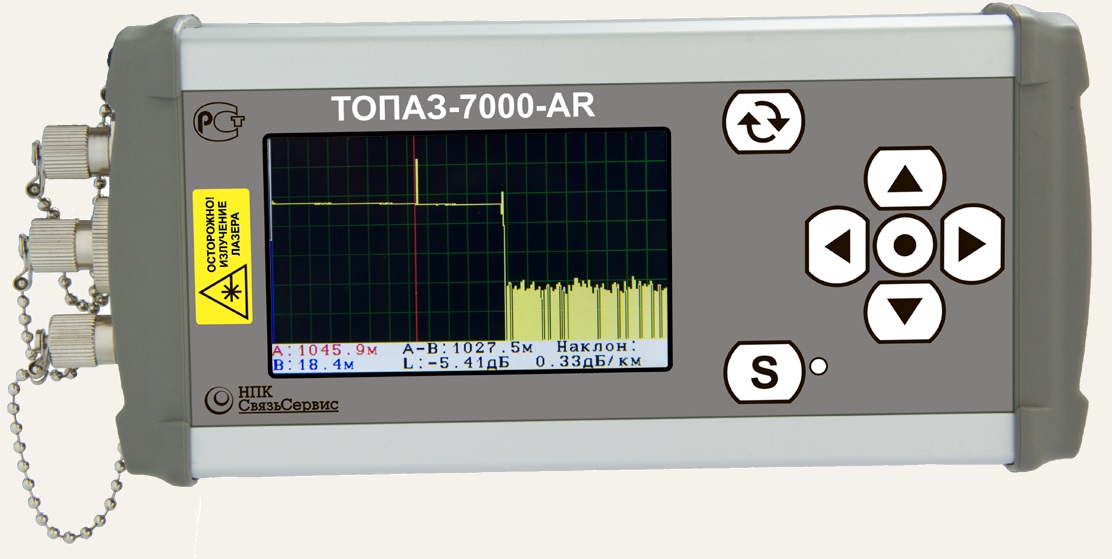

Оптические рефлектометры серии ТОПАЗ-7000-ARX

Приборы серии «ТОПАЗ-7000-AR/ARX» обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи.

В серии «ТОПАЗ-7000-AR/ARX» имеется две модификации: «ТОПАЗ-7000-AR» - рефлектометр для сетей доступа и локальных сетей и «ТОПАЗ-7000-ARX» - рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа.



Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.

Особенности
  • Увеличенный динамический диапазон - >32дБ
  • Совмещение в одном приборе функций оптического рефлектометра и оптического тестера
  • До трех длин волн на один порт
  • В режиме оптического тестера совместим с приборами серии "ТОПАЗ-7000"
  • Программное обеспечение для формирования отчета об измерениях
  • Энергонезависимая память на 450 рефлектограмм
  • Загрузка рефлектограмм и управление измерением от компьютера через USB
  • Малые габариты
  • Яркий цветной дисплей с разрешением 400х240 пикселей и с тачскрином
  • Возможность питания прибора от порта USB компьютера и от внешней батареи с выходом USB 5В, 2А
Основные технические характеристики
    Яркий цветной сенсорный дисплей с разрешением 400х240 пикселей
    Режим реального времени при снятии рефлектограмм
    Автоматический анализ рефлектограммы ( формирование таблицы событий )
    До трех длин волн в одном приборе
    Разрешение 0,7 м облегчает обнаружение и оценку дефектов в волокне
    Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений
    В режиме тестера совместим с приборами серий ТОПАЗ-7100-А/7200-А/7300-А/7300-АL;
    Запись в память до 450 рефлектограмм (файл в формате Bellcore-196)
    Программное обеспечение для обработки и хранения данных измерений
    Загрузка результатов измерения / управление прибором через USB
    Обновление внутреннего ПО прибора через USB
                рефлектометр ТОПАЗ-7000-AR/ARX
    Длина волны, нм 850, 1300, 1310, 1490, 1550, 1625, 1650
    Динамический диапазон, дБ при 10 мкс 25/34
    Длительность импульса, нс 10, 40, 150, 500, 1000, 3000, 10000
    Мертвая зона по событию, м 4/3
    Мертвая зона по затуханию, м 12/10
    Разрешение, м 0,7
                Измеритель мощности
    Диапазон, дБм -85 … +6 или -60...+20
    Погрешность измерения, дБ 0.3
    Разрешение, дБ 0.01
    Длины волн калибровки, нм 850, 1310, 1490, 1550, 1625
    Любое значение длины волны с шагом 1 нм В диапазонах 800…900 и 1210…1650 нм
    Единицы измерения дБм, мВт, мкВт, нВт, дБ
                Источник
    Ширина спектра излучения, нм < 5
    Уровень оптической мощности, дБм > -2.0
    Относительная нестабильность за 15 минут, дБ < ± 0.15
                Источник видимого излучения (Визуальный локатор дефектов)
    Тип излучателя Лазерный
    Длина волны излучения, нм 650
    Мощность излучения ном. (в 9/125 мкм-SM волокне), мВт 1.0
                Общие характеристики
    Размер (Ш x В x Г), мм 80 x 170 x 42
    Вес, кг 0.6
    Рабочая температура, °C (влажность %) -10 … +40, (95%)
    Питание Встроенная аккумулятрная батарея,
    USB,
    внешний блок питания 5В, 0.5А
    Гарантийный срок обслуживания, мес. 24
Комплект поставки
        •   зарядное устройство / блок питания;
        •   футляр-сумка;
        •   руководство по эксплуатации;
        •   диск с ПО;
        •   кабель USB;
        •   патч-корд FC-FC;
        •   комплект оптических адаптеров измерителя мощности (по заказу).
Модельный ряд
    МОДЕЛЬ ДЛИНА ВОЛНЫ ХАРАКТЕРИСТИКА


    ТОПАЗ-7101-ARX

    850нм -


    ТОПАЗ-7102-ARX

    1310нм -


    ТОПАЗ-7103-ARX

    1550нм -


    ТОПАЗ-7104-ARX

    850нм / 1300нм -


    ТОПАЗ-7105-ARX

    1310нм / 1550нм -


    ТОПАЗ-7106-ARX

    1310нм / 1490нм / 1550нм -


    ТОПАЗ-7107-ARX

    1625нм


    ТОПАЗ-7311-ARX

    850нм -85...+7дБм


    ТОПАЗ-7312-ARX

    1310нм -85...+7дБм


    ТОПАЗ-7313-ARX

    1550нм -85...+7дБм


    ТОПАЗ-7314-ARX

    850нм / 1300нм -85...+7дБм


    ТОПАЗ-7315-ARX

    1310нм / 1550нм -85...+7дБм


    ТОПАЗ-7316-ARX

    1310нм / 1490нм / 1550нм -85...+7дБм


    ТОПАЗ-7317-ARX

    1625нм -85...+7дБм


    ТОПАЗ-7321-ARX

    850нм -60...+26дБм


    ТОПАЗ-7322-ARX

    1310нм -60...+26дБм


    ТОПАЗ-7323-ARX

    1550нм -60...+26дБм


    ТОПАЗ-7324-ARX

    850нм / 1300нм -60...+26дБм


    ТОПАЗ-7325-ARX

    1310нм / 1550нм -60...+26дБм


    ТОПАЗ-7326-ARX

    1310нм / 1490нм / 1550нм -60...+26дБм


    ТОПАЗ-7327-ARX

    1625нм -60...+26дБм


    ТОПАЗ-7107-ARX

    1310нм / 1550нм / 1625нм


    ТОПАЗ-7327-ARX

    1310нм / 1550нм / 1625нм -85...+7дБм


    ТОПАЗ-7317-ARX

    1310нм / 1550нм / 1625нм -60...+26дБм
Дополнительные опции
    ОПЦИЯ
        Визуальный локатор повреждений (VFL)
        Свидетельство о поверке. Одна или две длины волны без измерителя мощности
        Свидетельство о поверке. Одна или две длины волны с измерителем мощности
        Свидетельство о поверке. Три длины волны с или без измерителя мощности
