Яркий цветной сенсорный дисплей с разрешением 400х240 пикселей
|
|
Режим реального времени при снятии рефлектограмм
|
|
Автоматический анализ рефлектограммы ( формирование таблицы событий )
|
|
До трех длин волн в одном приборе
|
|
Разрешение 0,7 м облегчает обнаружение и оценку дефектов в волокне
|
|
Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений
|
|
В режиме тестера совместим с тестерами оптическими серии «ТОПАЗ-7000»;
|
|
Запись в память до 450 рефлектограмм (файл в формате Bellcore-196)
|
|
Программное обеспечение для обработки и хранения данных измерений
|
|
Загрузка результатов измерения / управление прибором через USB
|
|
Обновление внутреннего ПО прибора через USB
|
|

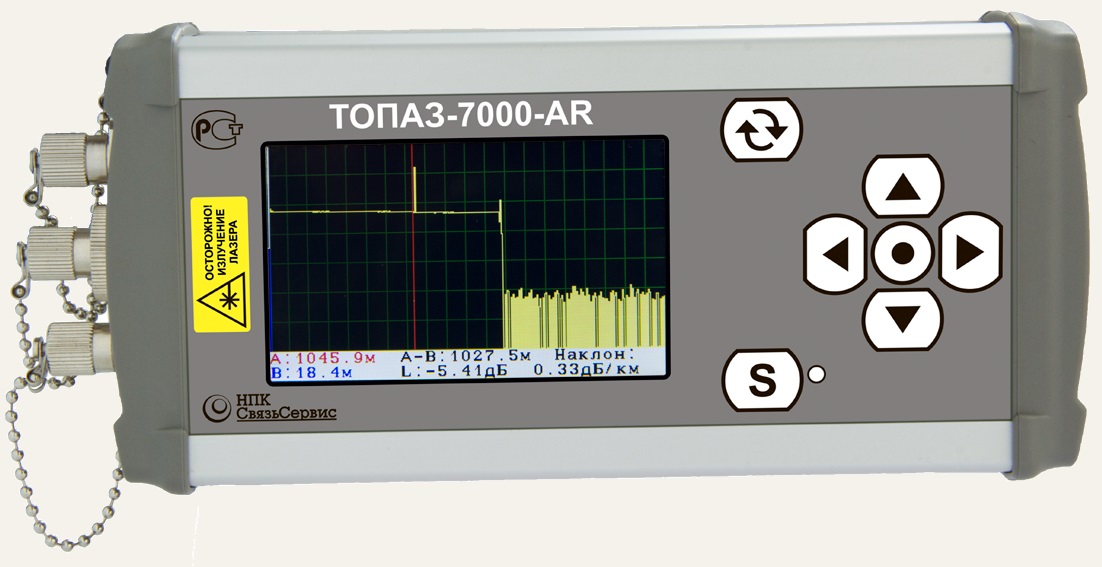

рефлектометр ТОПАЗ-7000-AR/ARX
|
|
|
Длина волны, нм
|
850, 1300, 1310, 1490, 1550, 1625
|
|
Динамический диапазон, дБ при 10 мкс
|
25/34
|
|
Длительность импульса, нс
|
10, 40, 150, 500, 1000, 3000, 10000, 20000
|
|
Мертвая зона по событию, м
|
4/3
|
|
Мертвая зона по затуханию, м
|
12/10
|
|
Разрешение, м
|
0,7
|
|
Измеритель мощности
|
|
|
Диапазон, дБм
|
-85 … +7 или -60...+26
|
|
Погрешность измерения, дБ
|
0.3
|
|
Разрешение, дБ
|
0.01 - 0.001
|
|
Длины волн калибровки, нм
|
850, 1310, 1490, 1550, 1625
|
|
Любое значение длины волны с шагом 1 нм
|
В диапазонах 800…900 и 1210…1650 нм
|
|
Единицы измерения
|
дБм, мВт, мкВт, нВт, дБ
|
|
Источник
|
|
|
Ширина спектра излучения, нм
|
< 5
|
|
Уровень оптической мощности, дБм >
|
-2.0
|
|
Относительная нестабильность за 15 минут, дБ
|
< ± 0.15
|
|
Источник видимого излучения (Визуальный локатор дефектов)
|
|
Тип излучателя
|
Лазерный
|
|
Длина волны излучения, нм
|
650
|
|
Мощность излучения ном. (в 9/125 мкм-SM волокне), мВт
|
1.0
|
|
Общие характеристики
|
|
|
Размер (Ш x В x Г), мм
|
80 x 170 x 42
|
|
Вес, кг
|
0.6
|
|
Рабочая температура, °C (влажность %)
|
-10 … +40, (95%)
|
|
Питание
|
Встроенная аккумулятрная батарея,
USB,
внешний блок питания 5В, 0.5А
|
|
Гарантийный срок обслуживания, мес.
|
24
|
