IC-SNMP/Dry contacts Карта мониторинга
Карта мониторинга IC-SNMP/Dry contacts
Плата расширения интерфейсов IC-SNMP/Dry Contacts предназначена для мониторинга, настройки и тестирования ИБП «Штиль» с трехфазным входом и однофазным выходом мощностью 15 и 20 кВА (модели ST3115L и ST3120L), а также всех моделей трехфазных ИБП серий ST и SМ.

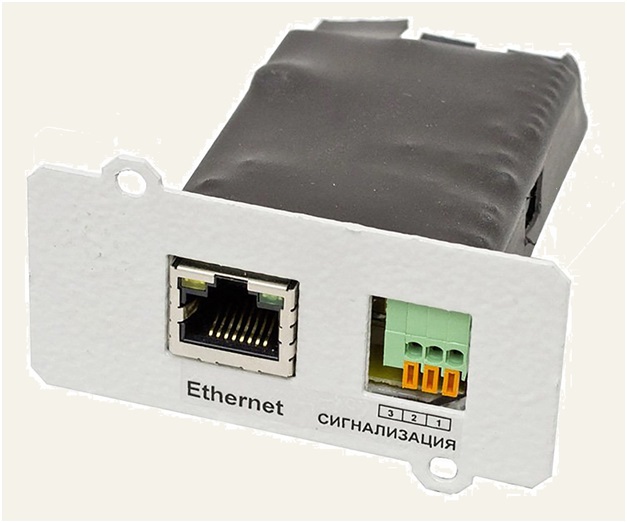

На фронтальной панели платы расширения расположены разъемы:
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- сигнализация «сухие» контакты в одном из вариантов (выбираются программно):
- 2 входных плюс общий – для мониторинга внешних подключений через ИБП;
- 2 выходных плюс общий – для передачи сигналов аварий, статуса режимов работы ИБП.
Модуль IC-SNMP/Dry Contacts позволяет осуществлять контроль и управление отдельным ИБП через специализированное программное обеспечение (ПО) «Shut Down Manager». ПО взаимодействует с ИБП, подключенным в локальную сеть, по стандартному протоколу SNMP. При помощи «Shut Down Manager» можно изменять сетевые настройки адаптера (IP-адрес, маску, шлюз), настройки для связи по SNMP-протоколу, адреса получателей извещений SNMP, пароль доступа, запускать кратковременный тест батарей, редактировать назначение сигнальных реле и отображать состояние контрольных «сухих»контактов.
ПО «Shut Down Manager» отображает:
- значение напряжения на входе/выходе;
- частоту входной сети;
- напряжение и состояние батарей;
- наличие входной сети;
- наличие общих аварий ИБП.
ПО «Shut Down Manager» также дает возможность обеспечить своевременное завершение работы рабочей станции при разряде батарей в ИБП, оснащенных модулем Ethernet-адаптера «Штиль».
|
Цена 19 300 руб. НДС в т.ч.
|
|
Технические характеристики
| Общие |
| Совместимость |
ИБП ST3115L и ST3120L, трехфазные ИБП |
| Тип аксессуара |
карты мониторинга |
| Число фаз ИБП |
3 в 1, 3 в 3 |
| Поддерживаемые интерфейсы |
Ethernet, «сухие» контакты |
| Поддерживаемые протоколы |
SNMP |
| Уведомления |
trap-сообщения |
| Страна производитель |
Россия |
| Ethernet (TCP/IP-адаптер) |
| Тип выходного разъёма Ethernet-адаптера |
RJ-45 |
| Поддерживаемые протоколы Ethernet-адаптера |
SNMP |
| Сигнализация («сухие» контакты) |
| Тип и количество |
2 выходных или входных (настраивается программно) |
| Тип выходного разъёма |
разъемный клеммник под винт,
сечение провода 0,08-1,2 мм.кв |
| Назначение выходных «сухих» контактов |
определяется при конфигурации
возможные варианты:
неисправность ИБП, общая авария,
авария в электросети,
активирован обходной режим, низкий заряд АБ |
| Назначение входных «сухих» контактов |
определяется при конфигурации |
| Надежность и эксплуатационные характеристики |
| Установка |
во внутренний слот стабилизатора или ИБП |
| Диапазон рабочей температуры, °С |
5-40 |
| Относительная влажность, % |
не более 95 |
| Степень защиты от пыли и влаги |
IP20 |
| Гарантийный срок, мес |
24 |
| Механические характеристики |
| Габаритные размеры ВхШхГ (без упаковки), мм |
70х25х70,5 |
| Габаритные размеры ВхШхГ (в упаковке), мм |
220х155х50 |
| Масса, кг |
0,05 |
