Однофазные ИБП Штиль серии SR для установки в 19" стойку

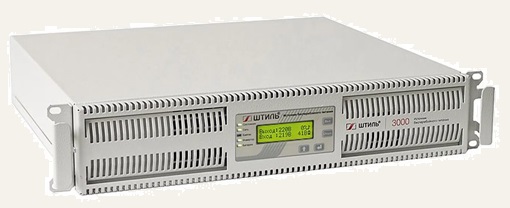

SR1103TL (3000 ВА)

Онлайн ИБП SR1103ТL обеспечит надёжную защиту от перерывов в энергоснабжении и перепадов сетевого напряжения ответственного электронного оборудования суммарной мощностью до 3 кВА /2,7 кВт, например:
  • сетевого оборудования;
  • компьютеров и вычислительных сетей;
  • средств связи и сетей электроснабжения;
  • систем безопасности и контроля доступа;
  • систем управления и диспетчеризации.
  Цена 68 970 руб. НДС в т.ч.


Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1103ТL отлично функционирует в связке с дизельгенераторными установками.

SR1103ТL – это ИБП топологии онлайн, основанный на технологии двойного преобразования электроэнергии, благодаря чему устройство позволяет:
  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
ИБП охлаждается двумя малошумными вентиляторами.

Установка и подключение

Конструктив SR1103ТL позволяет располагать устройство в 19-дюймовых направляющих телекоммуникационных шкафов или стоек.

Для подключения электроприборов предусмотрено три компьютерных розетки С13 и клеммные колодки. Электропитание ИБП выполняется через клеммные соединения.

Автономная работа

Автономный режим работы SR1103ТL обеспечивается внешними аккумуляторными батареями. Устройство также оснащено встроенным зарядным устройством (ток 4 А). Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).

Внешние АБ устанавливаются в специальные батарейные модули или телекоммуникационные шкафы (Таблица времени автономной работы).

В SR1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:
  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.
Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

SR1103ТL имеет электронную систему защиты от:
  • перегрузки по выходу;
  • короткого замыкания;
  • внутреннего перегрева.
После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).

Средства мониторинга

Для модели SR1103ТL может быть применена опция дистанционного контроля и управления. Для этого потребуется установка плат расширения. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:
  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.
Технические характеристики
    Бренд Штиль
    Модель SR1103TL
    Топология on-line
    Максимальная выходная мощность, кВА/кВт 3/2,7
    Максимальная выходная мощность, кВА 3
    Максимальная выходная мощность, кВт 2.7
    Число фаз 1 в 1
    Количество фаз, вход 1
    Количество фаз, выход 1
    Номинальное входное напряжение, В 220
    Диапазон входного фазного напряжения, В 90-295
    Номинальная входная частота, Гц 50
    Диапазон входной частоты, Гц 45-65
    Номинальное выходное напряжение, В 220/230/240 (по умолчанию - 220)
    Стабилизация выходного напряжения, % ±2
    Форма выходного напряжения синусоида
    Номинальное напряжение АБ, В 96
    Максимальный зарядный ток, А 4
    Размещение аккумуляторных батарей Внешнее
    Наличие батарей в комплекте нет
    Емкость АБ, А*ч внешние
    Время автономной работы для полной нагрузки, мин зависит от емкости АБ
    Исполнение в стойку 19"
    Размер без упаковки (ШхВхГ), мм 466x88x440
    Масса, кг 10,5
    Диапазон температуры окружающей среды, °С +5 ... +40
    Диапазон температуры окружающей среды
    при транспортировке и хранении, °С
    -40 ... +40
Автономная работа
    Суммарная ёмкость АБ, Ач Время автономной работы (в зависимости от уровня нагрузки), мин
    10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
    9 90 40 25 18 14 12 10 8 7 5
    18 240 90 55 40 33 25 20 17 15 12
    27 360 190 100 70 52 42 35 30 25 22
    36 500 250 160 90 70 55 47 43 35 30
    45 610 300 200 130 90 70 60 55 45 40
    54 750 360 240 180 130 100 70 60 55 50
