Однофазные ИБП Штиль серии SR для установки в 19" стойку

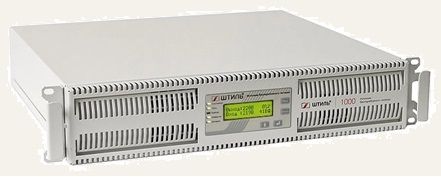

SR1101L (1000 ВА)

Онлайн ИБП SR1101L предназначен для обеспечения бесперебойного электропитания однофазных электроприборов суммарной мощностью 1000 ВА /900 Вт, например:
  • серверов и IT-систем;
  • сетевого оборудования;
  • телеком оборудования и систем связи;
  • систем безопасности и контроля доступа;
  • диагностических медицинских аппаратов;
  • оборудования АСУ ТП.
  Цена 36 900 руб. НДС в т.ч.


Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101L отлично функционирует в связке с дизельгенераторными установками.

Принцип работы SR1101L основан на технологии двойного преобразования энергии, благодаря чему устройство позволяет:
  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.

Установка и подключение

ИБП предназначен для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

Для электропитания нагрузки используются следующие разъемы: одна евророзетка и три компьютерных розетки С13. Электропитание ИБП осуществляется через разъем С14.

Автономная работа

SR1101L оснащен встроенным зарядным устройством (ток 5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 11 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:
  • отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
  • заранее уведомить пользователя об износе АБ;
  • точно прогнозировать время автономии при текущей нагрузке.
Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1101L используется современная электронная защита от:
  • перегрузки по выходу;
  • короткого замыкания;
  • внутреннего перегрева.
После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку либо через байпас безразрывно переводит её питание на сеть).

Средства мониторинга

На задней панели корпуса ИБП размещены два слота для установки плат, позволяющих организовать локальный/удаленный мониторинг работы устройства. В ассортименте представлено четыре модели плат с интерфейсами:
  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.
Технические характеристики
    Бренд Штиль
    Модель SR1101L
    Топология on-line
    Максимальная выходная мощность, кВА/кВт 1/0,9
    Максимальная выходная мощность, кВА 1
    Максимальная выходная мощность, кВт 0.9
    Число фаз 1 в 1
    Количество фаз, вход 1
    Количество фаз, выход 1
    Номинальное входное напряжение, В 220
    Диапазон входного фазного напряжения, В 90-295
    Номинальная входная частота, Гц 50
    Диапазон входной частоты, Гц 45-65
    Номинальное выходное напряжение, В 220/230/240 (по умолчанию - 220)
    Стабилизация выходного напряжения, % ±2
    Номинальное напряжение АБ, В 36
    Максимальный зарядный ток, А 5
    Размещение аккумуляторных батарей Внешнее
    Наличие батарей в комплекте нет
    Емкость АБ, А*ч внешние
    Время автономной работы для полной нагрузки, мин зависит от емкости АБ
    Исполнение в стойку 19"
    Размер без упаковки (ШхВхГ), мм 466x88x411
    Масса, кг 8
    Диапазон температуры окружающей среды, °С +5 ... +40
    Диапазон температуры окружающей среды
    при транспортировке и хранении, °С
    -40 ... +40
Автономная работа
    Суммарная ёмкость АБ, Ач Время автономной работы (в зависимости от уровня нагрузки), мин
    10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
    9 120 45 25 20 15 12 10 8 7 5
    18 270 120 65 45 35 30 25 20 17 15
    27 440 210 120 70 55 45 40 35 30 27
    36 600 270 190 120 80 70 55 45 42 37
    45 730 340 230 160 120 90 70 60 55 45
