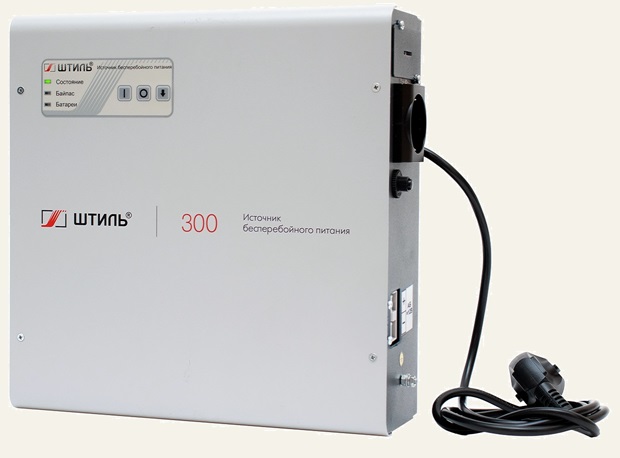

ИБП переменного тока ШТИЛЬ настенный
SW300L (300 ВА)
Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:
- энергозависимых котлов отопления;
- циркуляционных насосов;
- септиков с маломощными насосами;
- блоков управления системы «умный дом»;
- систем видеонаблюдения;
- ответственных бытовых электроприборов небольшой мощности.
В SW300L применен усовершенствованный алгоритм работы корректора коэффициента мощности, благодаря которому модель отлично функционирует в связке с бытовыми генераторами.
|
Цена 19 940 руб. НДС в т.ч.
|
Модель SW300L работает на основе технологии двойного преобразования энергии, за счет которой обеспечивает:
- непрерывную коррекцию напряжения в расширенном диапазоне (90-295 В) и с высокой точностью (±2%) без переключения на аккумуляторы;
- мгновенный перевод питания нагрузки на аккумуляторы при отключении электричества;
- электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Комплекты ИБП SW300L
Модель работает абсолютно бесшумно благодаря примененной в ней конвекционной (безвентиляторной) системе охлаждения.
Модель SW300L – это оптимальное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
Установка и подключение
SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.
Прибор подключается к входной сети с помощью сетевого кабеля с евровилкой. Нагрузка подключается в EURO-розетку, расположенную на боковой панели ИБП.
Автономная работа
SW300L оснащен встроенным зарядным устройством с током заряда 6 А, благодаря чему возможно подключение внешнего аккумулятора большой емкости (от 17 до 250 Ач). Он сможет обеспечить от 18 мин до 9,5 ч автономной работы нагрузки (при 100% загрузке ИБП). Аккумуляторная батарея, в зависимости от ёмкости, размещается во внешнем напольном стеллаже BS-12-1W или BS-12-2W.
В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- уведомлять пользователя об износе АБ;
- прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
Панель управления ИБП оснащена функциональными кнопками, которые позволяют включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Кроме того, на передней панели ИБП размещены светодиодные индикаторы, отображающие состояние устройства и батареи:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батареи.
Средства мониторинга
В SW300L предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Состояние ИБП SW300L можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.
Защита
ИБП SW300L имеет электронную защиту от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
После устранения аварии устройство автоматически перезапускается.
Также данная модель оснащена защитой от:
- импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
- высокочастотных помех (100 кГц - 30 МГц);
- неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).
Превосходные технические характеристики
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- бесшумная работа.
Функциональность
- плавный пуск;
- резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга и управления;
- настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
Высокая надежность
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
Энергоэффективность
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- система конвекционного (безвентиляторного) охлаждения.
Общие
| Полная мощность, кВА |
0,3 |
| Активная мощность, кВт |
0,225 |
| Число фаз |
1 в 1 |
| Форм-фактор |
настенный |
| Топология |
on-line (с двойным преобразованием) |
| Режимы работы |
on-line, автономный, ECO |
| Страна производитель |
Россия |
Входные характеристики
| Тип входной сети |
однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором |
да |
| Номинальное входное напряжение, В |
230 |
| Рабочий диапазон входного напряжения, В |
175-295 при нагрузке 100%,
155-295 при нагрузке 75%,
120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В |
90-295 |
Допустимое отклонение верхней границы
входного напряжения
в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы
входного напряжения
в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц |
50 |
| Допустимый диапазон входной частоты, Гц |
45-65 |
| Входной коэффициент мощности |
0,99 |
| Максимальный входной ток, А |
1,9 |
| Максимальный ток байпаса, А |
4,5 |
| Потребляемая мощность в режиме холостого хода, Вт |
16 |
| Плавный пуск |
да |
Выходные характеристики
| Тип выходного напряжения |
однофазное |
| Номинальное выходное напряжение, В |
230 |
| Диапазон настройки выходного напряжения, В |
210-240, шаг 5 (требуется карта мониторинга) |
| Точность стабилизации выходного напряжения, % |
±2 |
| Форма выходного напряжения |
чистая синусоида |
| Выходной коэффициент мощности |
0,75 |
| Номинальная выходная частота, Гц |
при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем:
50 (по умолчанию)/
60 (требуется карта мониторинга) |
Точность стабилизации выходной частоты
(при работе от АБ), % |
±0,2 |
| Максимальный выходной ток, А |
1,2 |
Коэффициент нелинейных искажений
выходного напряжения, % |
<2,5 при линейной нагрузке,
<4 при нелинейной нагрузке |
| Крест-фактор |
3:1 |
Перегрузочная способность
(при работе в режиме on-line или от батарей) |
101-105% – в течение 3 мин,
105-130% – в течение 60 с,
130-150% – в течение 1 с,
более 150% – в течение 0,2 с |
Перегрузочная способность
(при работе через байпас или в режиме ECO) |
200% – в течение 40 с |
| КПД в режиме on-line, % |
91 |
| КПД при работе через байпас или в режиме ECO, % |
99 |
| КПД в автономном режиме, % |
82 |
Время переключения
в автономный режим из режима on-line, мс |
0 |
Время переключения
в автономный режим из режима ECO, мс |
7 |
Аккумуляторные батареи (АБ)
| Наличие встроенных батарей |
нет |
| Поддержка подключения внешних АБ |
да |
| Тип АБ |
герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В |
12 |
| Номинальный ток заряда встроенного ЗУ, А |
6 |
| Возможность «горячей» замены встроенных АБ |
нет |
Ориентировочное время автономной работы
(при 80% загрузке ИБП) |
Зависит от ёмкости выбранных АБ |
| Функционал управления АБ |
защита от глубокого разряда (LVD),
термокомпенсация заряда,
10-ти секундный тест АБ |
| Холодный старт |
да |
| Срок службы АБ, лет |
до 7 (в зависимости от условий эксплуатации) |
Защита
| Перегрузка по выходу |
электронная защита c автовосстановлением |
| Короткое замыкание |
электронная защита c автовосстановлением |
| Перегрев |
электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ, 1/50 мкс) |
| Защита от высокочастотных помех |
100 кГц - 30 МГц |
| Защита от «глубокого» разряда батарей |
да |
| Защита от аварии в ИБП |
электронная аварийная защита |
| Электронный автоматический байпас |
да |
Панель управления и интерфейсы
| Светодиодная индикация |
состояние, байпас, батарея |
| Функциональные клавиши |
«Вкл», «Откл», «Смена режима» |
| Звуковой сигнал |
автономный режим (каждые 4 с),
низкое напряжение АБ (каждые 2 с),
батарея
отсоединена / полностью разряжена
нуждается в замене (каждые 0,5 с),
перегрузка и неисправность ИБП (непрерывно) |
| RS-232 |
опция (требуется установка карты мониторинга) |
| mini-USB |
опция (требуется установка карты мониторинга) |
| USB |
опция (требуется установка карты мониторинга) |
| Ethernet |
опция (требуется установка карты мониторинга) |
| RS-485 |
опция (требуется установка карты мониторинга,
обмен данными только с оборудованием «Штиль») |
| «Сухие» контакты |
опция (требуется установка карты мониторинга) |
| Датчик температуры |
опция (требуется установка карты мониторинга) |
Подключение
| Входная сеть |
сетевой кабель с евровилкой |
| Нагрузка (выходные разъёмы) |
EURO F-type с заземлением (1 шт.) |
Надежность и эксплуатационные характеристики
| Установка |
в помещении |
| Диапазон рабочей температуры, °С |
от +5 до +40 |
| Диапазон температуры хранения, °С |
от -40 до +40 |
| Тип охлаждения |
естественное (безвентиляторное) |
| Относительная влажность, % |
от 0 до 80 (без конденсата) |
| Рабочая высота, м |
до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги |
IP20 |
| Срок службы, лет |
10 |
| Гарантийный срок, мес |
24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм |
283х285х93 |
| Габаритные размеры ВхШхГ (в упаковке), мм |
330х330х140 |
| Масса, кг |
4 |
| Цвет корпуса |
серый |
Комплекты ИБП SW300L с аккумуляторными батареями
Онлайн ИБП "Штиль" с аккумуляторами, установленными в батарейном стеллаже,
обеспечит автономное электроснабжение приборов.
Время автономной работы зависит от емкости аккумуляторов и уровнях загрузки ИБП.
Онлайн ИБП "Штиль" с аккумуляторами функционирует на основе технологии двойного
преобразования энергии, которая позволяет устройству
корректировать напряжение с высокой точностью и в широком диапазоне без перехода в автономный режим,
моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения или выходе его значения за вышеуказанный диапазон,
обеспечивать нагрузку напряжением идеальной синусоидальной формы.
|
|
