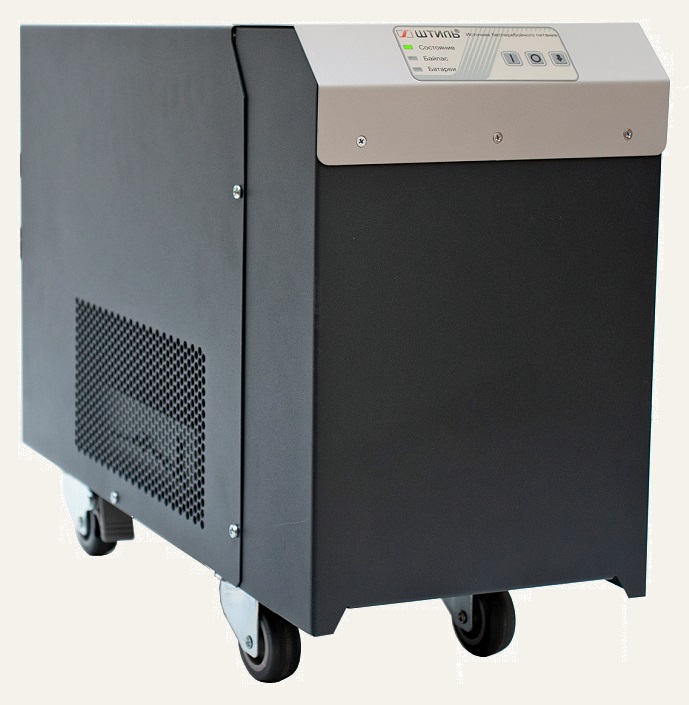

ИБП переменного тока ШТИЛЬ напольный 0,250 кВА
ST250 (внешняя батарея)

Напольные ИБП «Штиль» серии ST 250 ВА

ИБП «Штиль» серии ST мощностью 250 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») напольного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

Конструктивное исполнение

ИБП «Штиль» серии ST мощностью 250 ВА имеют напольное исполнение, оснащены LED-индикаторами, выходной EURO розеткой, коммуникационными интерфейсами для организации мониторинга (опционально). Изделия должны быть дополнены аккумуляторной батареей (12 В, 1 шт.) и имеют встроенное зарядное устройство на ток 6 А.




Цена 25 001 руб. НДС в т.ч.
В данной модели используется естественное (безвентиляторное) охлаждение.

Схема построения и её основные преимущества

ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.

Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).

Автономная работа

Данные модели не содержат встроенных аккумуляторных батарей. Предусмотрена установка одной встроенной АБ 12 В ёмкостью 55, 65, 75, 90 или 100 Ач. Для зарядки батареи есть встроенное ЗУ с номинальным током 6 А.

Высокая надежность

  • «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
  • Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
  • Коррекция входного коэффициента мощности;
  • Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
  • Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
  • Совместимость в работе с дизель генераторными установками (ДГУ).
Функциональность
  • Панель управления со светодиодными индикаторами для контроля состояния и настройки ИБП;
  • Возможность установки пользователем выходного напряжения в диапазоне 210-240, с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB);
  • Широкие возможности локального и удаленного мониторинга и управления ИБП:
    • RS-232;
    • USB;
    • «сухие» контакты;
    • Ethernet (поддержка протоколов SNMP/SMTP и др.);
    • ПО для мониторинга.
  • Плавный пуск.
Повышенная эксплуатационная готовность
  • Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
  • Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
  • Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
  • Самодиагностика при запуске устройства и во время работы;
  • Автоматический и принудительный байпас.
Энергоэффективная работа
  • Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
  • Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
  • КПД до 89% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
  • Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
  • Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания.
  • Время автономной работы ИБП Штиль ST250
    от встроенной АБ в зависимости от уровня
    нагрузки и емкости АБ:
  • Емкость АБ  Нагрузка 100 Вт Нагрузка 200 Вт
     55 Ач  4 ч  1 ч 45 мин
     100 Ач  8 ч 30 мин  3 ч 40 мин

Технические характеристики

Бренд Штиль
Модель ST250
Топология on-line
Максимальная выходная мощность, кВА/кВт 0,250/0,225
Количество фаз, вход 1
Количество фаз, выход 1
Номинальное входное напряжение, В 230
Диапазон входного фазного напряжения, В 90-295
Номинальная входная частота, Гц 50
Диапазон входной частоты, Гц 45-65
Номинальное выходное напряжение, В настраивается в диапазоне 210 - 240 с шагом 5 В
(требуется карта мониторинга IC-SNMP/Web или
IC-SNMP/mini-USB)
Стабилизация выходного напряжения, % ±2
Номинальная выходная частота, Гц 50
КПД, % 89
Допустимая перегрузка 101-105% - в течение 3 мин;
105-130% - в течение 60 с;
130-150% - в течение 1 с;
более 150% - 0,2 сек
    с последующим переключением на байпас
Вид охлаждения Естественное охлаждение (без вентилятора)
Коэффициент нелинейных искажений, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Коэффициент мощности 0,99
Форма выходного напряжения синусоидальная
КПД при работе от АБ, % 82
Номинальное напряжение АБ, В 12
Максимальный зарядный ток, А 6
Емкость АБ, А*ч АБ в комплект не входит
Количество устанавливаемых АБ, шт. 1
Время автономной работы для полной нагрузки, мин зависит от емкости АБ
Исполнение напольное
Размер без упаковки (ШхВхГ), мм 211х385х523
Размер в упаковке (ШхВхГ), мм 280x420x570
Масса, кг 14
Масса в упаковке, кг 14,75
Степень защиты IP20
Диапазон температуры окружающей среды, °С +5 ... +40
Диапазон температуры окружающей среды
при транспортировке и хранении, °С
-40 ... +40
Относительная влажность воздуха, % 80
Гарантийный срок, мес 24
Срок службы, лет 10
Наработка на отказ (MTBF), ч не менее 70000
