ИБП переменного тока ШТИЛЬ настенный 0,5 кВА
SW500SL (встроенная батарея)

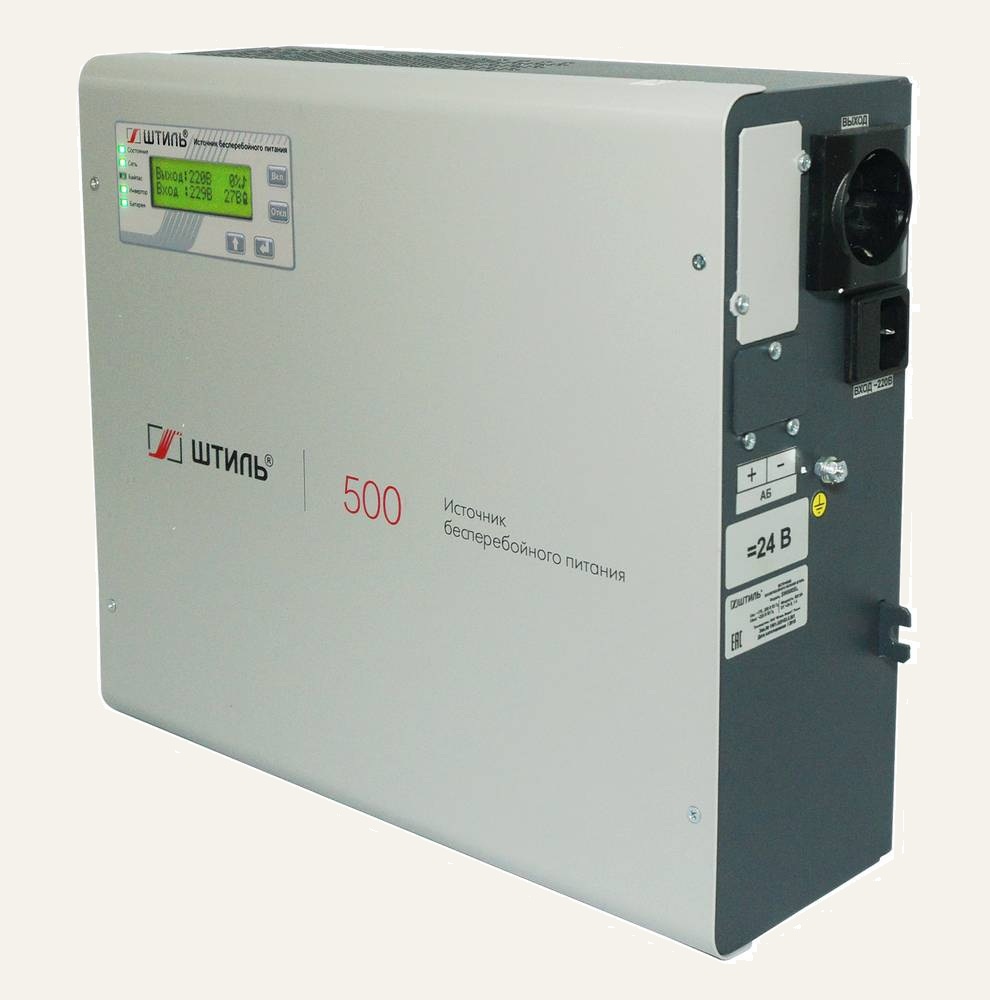

Настенные ИБП «Штиль» серии SW-SL 500 ВА
ИБП «Штиль» серии SW-SL мощностью 500 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.
|
Цена 29 550 руб. НДС в т.ч.
|
Комплекты ИБП SW500SL
Конструктивное исполнение
ИБП «Штиль» серии SW-SL мощностью 500 ВА имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, выходной EURO розеткой, коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач (12 В, 2 шт.) и встроенным зарядным устройством (ток 1 А).
В данной модели используется естественное (безвентиляторное) охлаждение.
Схема построения и её основные преимущества
ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.
Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).
Автономная работа
Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенные АБ гарантируют стандартное минимальное время автономной работы (до 7 мин при 100% нагрузке).
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное
выходное напряжение);
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора
(DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения,
электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты,
переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
- Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и
настройки ИБП без подключения к ПК;
- Возможность установки пользователем выходного напряжения 220/230/240 В.
- Широкие возможности локального и удаленного мониторинга и управления ИБП:
- RS-232;
- USB;
- «сухие» контакты;
- Ethernet (поддержка протоколов SNMP/SMTP и др.);
- ПО для мониторинга.
- Плавный пуск.
Повышенная эксплуатационная готовность
- Встроенная аккумуляторная батарея обеспечивает до 8 мин времени автономной работы (при 100% нагрузке);
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда,
термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку,
а также глубокий разряд батарей (при повторном появлении сети);
- Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
- Самодиагностика при запуске устройства и во время работы;
- Автоматический и принудительный байпас.
Энергоэффективная работа
- Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока
(до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 89% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии,
что выходная мощность для нагрузки будет находиться в допустимых пределах)
позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно
качественного электропитания;
Панель управления и интерфейсы
|
ЖК-дисплей со светодиодной индикацией
|
отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи
| |
RS-232
|
протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
| |
USB порт
|
протокол Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB)
| |
Непрограммируемые "сухие" контакты
|
3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
| |
Программируемые "сухие" контакты
|
опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB
| |
Ethernet
|
протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB)
| |
Порт аварийного дистанционного отключения ИБП (EPO)
|
есть
|
|
Время автономной работы ИБП Штиль серии SW-SL 250 ВА от встроенной АБ в зависимости от уровня нагрузки:
|
Выходная мощность, Вт
|
Время работы от АБ, мин
| |
100
|
50
| |
200
|
25
| |
300
|
15
| |
400
|
10
|
|
Технические характеристики
|
Бренд
|
Штиль
| |
Модель
|
SW500SL
| |
Топология
|
on-line
| |
Максимальная выходная мощность, кВА/кВт
|
0,5/0,4
| |
Количество фаз, вход
|
1
| |
Количество фаз, выход
|
1
| |
Номинальное входное напряжение, В
|
220
| |
Диапазон входного фазного напряжения, В
|
90-295
| |
Номинальная входная частота, Гц
|
50
| |
Диапазон входной частоты, Гц
|
45-55
| |
Номинальное выходное напряжение, В
|
220/230/240 (по умолчанию - 220)
| |
Стабилизация выходного напряжения, %
|
±2
| |
Номинальная выходная частота, Гц
|
50
| |
КПД, %
|
93
| |
Допустимая перегрузка
|
105-130% - в течение 60 с;
130-150% - в течение 1 с;
более 150% - 0,2 сек с последующим переключением
на байпас
| |
Вид охлаждения
|
Естественное охлаждение (без вентилятора)
| |
Коэффициент мощности
|
0,99
| |
Форма выходного напряжения
|
синусоидальная
| |
Номинальное напряжение АБ, В
|
24
| |
Максимальный зарядный ток, А
|
1
| |
Емкость АБ, А*ч
|
9
| |
Количество устанавливаемых АБ, шт.
|
2
| |
Время автономной работы для полной нагрузки, мин
|
7
| |
Время автономной работы для 50% нагрузки, мин
|
20
| |
Исполнение
|
настенное
| |
Размер без упаковки (ШхВхГ), мм
|
357х309х116
| |
Размер в упаковке (ШхВхГ), мм
|
390x170x361
| |
Масса, кг
|
11
| |
Масса в упаковке, кг
|
12,02
| |
Степень защиты
|
IP20
| |
Диапазон температуры окружающей среды, °С
|
+5 ... +40
|
Диапазон температуры окружающей среды
при транспортировке и хранении, °С
|
-40 ... +40
| |
Относительная влажность воздуха, %
|
95
| |
Гарантийный срок, мес
|
24
|
