Батарейные кабели
|
|
Батарейные кабели предназначены для надежного подключения к источнику бесперебойного питания внешних
аккумуляторных батарей и модулей защиты батарей серии «BPM». Кабели также могут быть использованы для
параллельного соединения модулей защиты батарей серии «BPM», для соединения АБ между полками стеллажа
и на одной полке стеллажа, для соединения ИБП и собственного автомата защиты батарейной цепи пользователя.

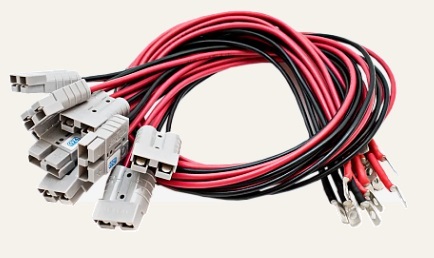

Поставляются батарейные кабели длиной до 5 м и разъемами: кольца М5-М8, «Андерсон» или трубчатая насадка.
Все батарейные кабели выполнены из высокопрочных материалов, что обеспечивает их качественную работу на долгие годы.
|
|
|
|
Батарейные кабели используются для:
- подключения внешних аккумуляторных батарей к ИБП (серии TD50A-M5/M6/M8-X-2x6/10 для ИБП 1-3 кВА, а также Т-M5/M6/M8-X-2x6/10 для ИБП 6-10 кВА);
- подключения модуля защиты батарей «BPM» к ИБП (серии TD50A-TD50A-X-2x6/10 для ИБП мощностью 1-3 кВА, TD50A-T-X-2x6/10 для ИБП 6-10 кВА и серии TD120А-T-Х-2х16/25 для ИБП 15-20 кВА);
- параллельного соединения модулей защиты батарей «BPM» (серии TD50A-TD50A-X-2x6/10 для ИБП 1-10 кВА и TD120A-TD120A-X-2x16/25 для ИБП 20 кВА);
- соединения АБ между полками стеллажа (серии М5-М5-1-1х6/10, М6-М6-1-1х6/10 и М8-М8-1-1х6/10) и АБ на одной полке стеллажа (серии М5-М5-0,3-1х6/16, М6-М6-0,3-1х6/16 и М8-М8-0,3-1х6/16);
- соединения ИБП и собственного автомата защиты батарейной цепи пользователя (серия Т-Т-Х-2х6/10/16/25 для ИБП 6-20 кВА).
Модели
| |
Батарейный
кабель
|
Совмест.
|
Разъем
|
L, м
|
S,
мм2
|
Применение
|
Цена руб.
НДС в т.ч.
|
|
Число фаз: 1 в 1
|
| TD50A-M5-1-2x6
| BPM-01-C-B
BPM-03-C-B
SR1101L
SR1102L
SR1103L
| кольцо М5
| 1
| 6
| подключение внешней группы АБ
в телекоммуникационном шкафу
с выводами под болт
|
| 735 |
 |
|
| TD50A-M6-2-2х6
| 2
|
| 1 050 |
|
|
| TD50A-M6-1-2x6
| кольцо М6
| 1
|
| 735 |
|
|
| TD50A-M6-2-2х6
| 2
|
| 1 050 |
|
|
| TD50A-M8-1-2x6
| кольцо М8
| 1
|
| 890 |
|
|
| TD50A-M8-2-2x6
| 2
|
| 1 205 |
|
|
| TD50A-TD50A-1-2x6
| BPM-01-S-B
BPM-03-S-B
BPM-10-S-B
BPM-10-C-B
| Андерсон
| 1
| 6
| при применении кабеля более 1 м
для подключения к ИБП 1-3 кВА
при параллельном включении
BPM 10 кВА
|
| 1 075 |
|
|
| TD50A-TD50A-2-2x6
| 2
|
| 1 390 |
|
|
| TD50A-TD50A-3-2x6
| 3
|
| 1 705 |
|
|
| TD50A-TD50A-4-2x6
| 4
|
| 2 020 |
|
|
| TD50A-TD50A-5-2x6
| 5
|
| 2 335 |
|
|
| TD50A-T-1-2x6
| BPM-10-S-B
ST1101L
ST1102L
ST1103L
| трубчатая
насадка
/
Андерсон
| 1
| 6
| заказ ИБП 1-3 кВА без стеллажей
при применении кабеля более 1 м
для подключения к ИБП 6 кВА
|
| 735 |
|
|
| TD50A-T-2-2x6
| 2
|
| 1 050 |
|
|
| TD50A-T-3-2x6
| 3
|
| 1365 |
|
|
| TD50A-T-4-2x6
| 4
|
| 1 680 |
|
|
| TD50A-T-5-2x6
| 5
|
| 1 995 |
|
|
| T-M5-1-2x6
| BPM-10-C-B
SR1106L
| кольцо М5
| 1
| 6
| подключение внешней группы АБ
в телекоммуникационном шкафу
с выводами под болт
|
| 825 |
|
|
| T-M5-2-2x6
| 2
|
| 1 140 |
|
|
| T-M6-1-2x6
| кольцо М6
| 1
|
| 825 |
|
|
| T-M6-2-2x6
| 2
|
| 1 140 |
|
|
| T-M8-1-2x6
| кольцо М8
| 1
|
| 980 |
|
|
| T-M8-2-2x6
| 2
|
| 1 295 |
|
|
| T-T-1-2x6
| ST1106L
| трубчатая
насадка
| 1
| 6
| поставляется при заказе ИБП
без стеллажей
|
| 625 |
|
|
| T-T-2-2x6
| 2
|
| 940 |
|
|
| T-T-3-2x6
| 3
|
| 1 255 |
|
|
| T-T-4-2x6
| 4
|
| 1 570 |
|
|
| T-T-5-2x6
| 5
|
| 1 885 |
|
|
|
Число фаз: 1 в 1, 3 в 1
|
| T-M5-1-2x10
| BPM-10-C-B
SR1110L
SR3110L
| кольцо М5
| 1
| 10
| подключение внешней группы АБ
в телекоммуникационном шкафу
с выводами под болт
|
| 1 125 |
|
|
| T-M5-2-2x10
| 2
|
| 1 555 |
|
|
| T-M6-1-2x10
| кольцо М6
| 1
|
| 1 125 |
|
|
| T-M6-2-2x10
| 2
|
| 1 555 |
|
|
| T-M8-1-2x10
| кольцо М8
| 1
|
| 1 125 |
|
|
| T-M8-2-2x10
| 2
|
| 1 555 |
|
|
|
Число фаз: 1 в 1
|
| TD50A-TD50A-1-2x10
| BPM-10-S-B
BPM-10-C-B
| Андерсон
| 1
| 10
| при параллельном включении
BPM 10 кВА
|
| 1 670 |
|
|
| TD50A-TD50A-2-2x10
| 2
|
| 2 100 |
|
|
| TD50A-TD50A-3-2x10
| 3
|
| 2 530 |
|
|
| TD50A-TD50A-4-2x10
| 4
|
| 2 960 |
|
|
| TD50A-TD50A-5-2x10
| 5
|
| 3 390 |
|
|
| TD50A-T-2-2x10
| BPM-10-S-B
| Андерсон
| 2
| 10
| при применении кабеля более 1 м
для подключения к ИБП 10 кВА
подключение к автомату защиты
батарей - трубчатый наконечник
|
| 1 760 |
|
|
| TD50A-T-3-2x10
| 3
|
| 2 190 |
|
|
| TD50A-T-4-2x10
| 4
|
| 2 620 |
|
|
| TD50A-T-5-2x10
| 5
|
| 3 050 |
|
|
|
Число фаз: 1 в 1, 3 в 1
|
| T-T-1-2x10
| ST1110L
ST3110L
| трубчатая
насадка
| 1
| 10
| поставляется при заказе ИБП
без стеллажей
|
| 990 |
|
|
| T-T-2-2x10
| 2
|
| 1 420 |
|
|
| T-T-3-2x10
| 3
|
| 1 850 |
|
|
| T-T-4-2x10
| 4
|
| 2 280 |
|
|
| T-T-5-2x10
| 5
|
| 2 710 |
|
|
|
Число фаз: 1 в 1
|
| TD120A-TD120A-1-2x16
| BPM-20-S-B
| Андерсон
| 1
| 16
| при параллельном включении
BPM 20 кВА
|
| 3 160 |
|
|
| TD120A-TD120A-2-2x16
| 2
|
| 3 910 |
|
|
| TD120A-TD120A-3-2x16
| 3
|
| 4 660 |
|
|
| TD120A-TD120A-4-2x16
| 4
|
| 5 410 |
|
|
| TD120A-T-2-2x16
| BPM-20-S-B
| Андерсон
| 2
| 16
| при применении кабеля более 1 м
для подключения к ИБП 15 кВА
подключение к автомату защиты
батарей - трубчатый наконечник
|
| 2 980 |
|
|
| TD120A-T-3-2x16
| 3
|
| 3 730 |
|
|
| TD120A-T-4-2x16
| 4
|
| 4 480 |
|
|
| TD120A-T-5-2x16
| 5
|
| 5 230 |
|
|
|
Число фаз: 1 в 1, 3 в 1
|
| T-T-1-2x16
| ST3115L
| трубчатая
насадка
| 1
| 16
| поставляется при заказе ИБП
без стеллажей
|
| 1 300 |
|
|
| T-T-2-2x16
| 2
|
| 2 050 |
|
|
| T-T-3-2x16
| 3
|
| 2 800 |
|
|
| T-T-4-2x16
| 4
|
| 3 550 |
|
|
| T-T-5-2x16
| 5
|
| 4 300 |
|
|
|
Число фаз: 1 в 1
|
| TD120A-TD120A-1-2x25
| BPM-20-S-B
| Андерсон
| 1
| 25
| при параллельном включении
BPM 20 кВА
|
| 3 380 |
|
|
| TD120A-TD120A-2-2x25
| 2
|
| 4 230 |
|
|
| TD120A-TD120A-3-2x25
| 3
|
| 5 080 |
|
|
| TD120A-TD120A-4-2x25
| 4
|
| 5 930 |
|
|
| TD120A-TD120A-5-2x25
| 5
|
| 6 780 |
|
|
| TD120A-T-2-2x25
| BPM-20-S-B
| Андерсон
| 2
| 25
| при применении кабеля более 1 м
для подключения к ИБП 20 кВА
подключение к автомату защиты
батарей - трубчатый наконечник
|
| 3 300 |
|
|
| TD120A-T-3-2x25
| 3
|
| 4 150 |
|
|
| TD120A-T-4-2x25
| 4
|
| 5 000 |
|
|
| TD120A-T-5-2x25
| 5
|
| 5 850 |
|
|
|
Число фаз: 1 в 1, 3 в 1
|
| T-T-1-2x25
| ST3120L
| трубчатая
насадка
| 1
| 25
| поставляется при заказе ИБП
без стеллажей
|
| 1 520 |
|
|
| T-T-2-2x25
| 2
|
| 2 370 |
|
|
| T-T-3-2x25
| 3
|
| 3 220 |
|
|
| T-T-4-2x25
| 4
|
| 4 070 |
|
|
| T-T-5-2x25
| 5
|
| 4 920 |
|
|
|
Число фаз: 1 в 1
|
| M5-M5-1-1x6
| фронттер-
минальные
АБ
| кольцо М5
| 1
| 6
| соединение АБ между полками
в телекоммуникационном шкафу
|
| 630 |
|
|
| M6-M6-1-1x6
| кольцо М6
|
| 630 |
|
|
| M8-M8-1-1x6
| кольцо М8
|
| 745 |
|
|
| M5-M5-1-1x10
| кольцо М5
| 10
|
| 840 |
|
|
| М6-М6-1-1х10
| кольцо М6
|
| 840 |
|
|
| M8-M8-1-1x10
| кольцо М8
|
| 840 |
|
|
| M5-M5-0,3-1x6
| фронттер-
минальные
АБ
| кольцо М5
| 0,3
| 6
| соединение АБ
|
| 490 |
|
|
| M5-M5-0,3-1x16
| 16
|
| 750 |
|
|
| M6-M6-0,3-1x6
| кольцо М6
| 6
|
| 490 |
|
|
| M6-M6-0,3-1x16
| 16
|
| 750 |
|
|
| M8-M8-0,3-1x6
| кольцо М8
| 6
|
| 605 |
|
|
| M8-M8-0,3-1x16
| 16
|
| 750 |
|
|
|
|
