Модули распределения для ИБП
|
|
Модули распределения серии «PDM» (англ. Power Distribution Module), разработаны для совместного применения
с моделями однофазных ИБП «Штиль» стоечного исполнения. Устройства предназначены для надежного распределения
электроэнергии, поступающей от источника бесперебойного питания, генератора или электрической сети между
однофазными нагрузками.

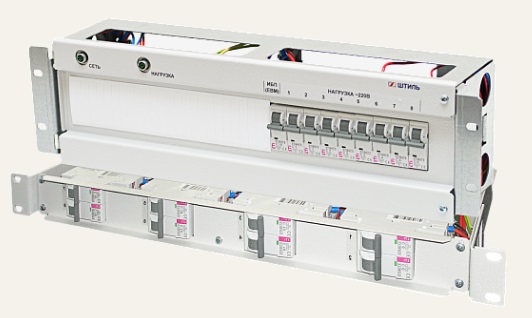

Модули распределения выпускаются в стоечном исполнении и представляют собой металлический контейнер высотой
от 1 до 4 U с автоматическими выключателями нагрузки. Устройства, как и источники бесперебойного питания,
производятся в России на заводе ГК «Штиль».
|
|
|
|
Модули распределения серии «PDM» применяются совместно со следующими моделями ИБП:
- однофазными ИБП серии «SR» мощностью 1-10 кВА;
- ИБП серии «SR» конфигурации 3:1 (с трехфазным входом и однофазным выходом) мощностью 10 кВА.
Модули распределения могут быть оснащены следующим функционалом (в зависимости от модели):
- вводно-распределительным устройством, позволяющим обеспечить ввод электрической энергии;
- защитой от импульсных перенапряжений (УЗИП);
- автоматическим вводом резерва, предназначенным для гарантированного питания однофазных нагрузок от двух независимых источников или автоматического дизель-генератора.
Технические характеристики
| |
|
Тип аксессуара
|
модули распределения
|
|
Способ установки
|
в стойку
|
|
Тип входной сети
|
однофазная, трехпроводная (L, N, PE) - число фаз 1 в 1
трехфазная пятипроводная (L1, L2, L3, N, PE) - число фаз 3 в 1
|
|
Номинальное входное напряжение, В
|
220 - число фаз 1 в 1
380/220 - число фаз 3 в 1
|
|
Номинальная входная частота, Гц
|
50
|
|
Подключение к входной сети
|
клеммы
|
|
Тип разъема для подключения к ИБП
|
IEC-320-С14, IEC-320-С13
|
|
Кабель подключения к ИБП
|
С13-С14
|
|
Светодиодная индикация
|
Сеть 1, (Сеть 2), Нагрузка
|
|
Диапазон рабочей температуры, °С
|
от +5 до +40
|
|
Диапазон температуры хранения, °С
|
от -40 до +40
|
|
Относительная влажность, %
|
от 0 до 90 (без конденсата)
|
|
Модели
| |
Модуль
распределения
|
Дополнительный функционал
|
Входные
разъёмы
|
Выходные разъёмы
|
H
|
Цена руб.
НДС в т.ч.
|
|
ИБП: SR1101L, SR1101SL, число фаз: 1 в 1
|
| PDM-01-1CL
| -
| С14
| 1хС6, 2хС4, 3хС2, 2хС1
| 1U
|
| 15 210 |
 |
|
| PDM-01-2C-1S
| ВРУ, розетка Sсhuko
| IEC-320-C13 (1 шт.),
EURO F-type с заземлением (1 шт.)
| 2U
|
| 8 510 |
|
|
| PDM-01-2C-1PS
| ВРУ, УЗИП,
розетка Schuko
| клеммы
| IEC-320-C13 (1 шт.),
EURO F-type с заземлением (1 шт.)
|
| 19 560 |
|
|
| PDM-01-3CL
| -
| 1хС6, 2хС4, 3хС2, 4хС1, 2xС0,5
| 3U
|
| 21 840 |
|
|
| PDM-01-3CL-1
| ВРУ
| 1хС6, 2хС4, 3хС2, 2хС1
|
| 16 900 |
|
|
| PDM-01-3CL-1S
| ВРУ, розетка Sсhuko
| 1хС6, 2хС4, 3хС2, 2хС1,
EURO F-type с заземлением
|
| 18 850 |
|
|
| PDM-01-3CL-1P
| ВРУ, УЗИП
| 1хС6, 2хС4, 3хС2, 2хС1
|
| 27 300 |
|
|
| PDM-01-3CL-1PS
| ВРУ, УЗИП,
розетка Schuko
| 1хС6, 2хС4, 3хС2, 2хС1,
EURO F-type с заземлением
|
| 29 250 |
|
|
| PDM-01-3CL-2A
| ВРУ, РКН, АВР
| 1хС6, 2хС4, 2хС2, 1хС1
|
| 36 660 |
|
|
| PDM-01-3CL-2AS
| ВРУ, РКН, АВР,
розетка Sсhuko
| 1хС6, 2хС4, 2хС2, 1хС1
|
| 38 610 |
|
|
| PDM-01-3CL-2AP
| ВРУ, УЗИП, РКН, АВР
| 1хС6, 2хС4, 2хС2, 1хС1
|
| 38 610 |
|
|
| PDM-01-3CL-2APS
| ВРУ, АВР, УЗИП,
РКН, розетка Sсhuko
| 1хС6, 2хС4, 2хС2, 1хС1
|
| 60 710 |
|
|
|
ИБП: SR1102L, число фаз: 1 в 1
|
| PDM-02-1CL
| -
| С20
| 1хС10, 2хС4, 4хС2, 1хС1
| 1U
|
| 16 120 |
|
|
| PDM-02-3CL
| -
| 1хС10, 2хС4, 4хС2, 3хС1, 2хС0,5
| 3U
|
| 22 100 |
|
|
| PDM-02-3CL-1
| ВРУ
| клеммы
| 1хС10, 2хС4, 4хС2, 1хС1
|
| 18 590 |
|
|
| PDM-02-3CL-1P
| ВРУ, УЗИП
| 1хС10, 2хС4, 4хС2, 1хС1
|
| 28 990 |
|
|
| PDM-02-3CL-2A
| ВРУ, РКН, АВР
| 1хС10, 2хС4, 3хС2
|
| 39 390 |
|
|
| PDM-02-3CL-2AP
| ВРУ, УЗИП, РКН, АВР
| 1хС10, 2хС4, 3хС2
|
| 61 490 |
|
|
| PDM-02-3CL-1S
| ВРУ, розетка Sсhuko
| 1хС10, 2хС4, 4хС2, 1хС1,
EURO F-type с заземлением
|
| 20 540 |
|
|
| PDM-02-3CL-1PS
| ВРУ, УЗИП,
розетка Schuko
| 1хС10, 2хС4, 4хС2, 1хС1,
EURO F-type с заземлением
|
| 30 940 |
|
|
| PDM-02-3CL-2AS
| ВРУ, РКН, АВР,
розетка Sсhuko
| 1хС10, 2хС4, 3хС2,
EURO F-type с заземлением
|
| 41 340 |
|
|
| PDM-02-3CL-2APS
| ВРУ, АВР, УЗИП, Р
| 1хС10, 2хС4, 3хС2
|
| 63 440 |
|
|
|
ИБП: SR1102L, SR1103L, число фаз: 1 в 1
|
| PDM-03-2C-1S
| ВРУ, Р
| клеммы
| 2хС16
| 2U
|
| 9 810 |
|
|
| PDM-03-2C-1PS
| ВРУ, УЗИП, Р
|
| 20 870 |
|
|
|
ИБП: SR1103L, число фаз: 1 в 1
|
| PDM-03-1CL
| -
| C20
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2
| 1U
|
| 16 900 |
|
|
| PDM-03-3CL
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2, 3хС1, 1хС0,5
| 3U
|
| 22 620 |
|
|
| PDM-03-3CL-1
| ВРУ
| клеммы
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2
|
| 19 240 |
|
|
| PDM-03-3CL-1
| ВРУ, УЗИП
|
| 29 640 |
|
|
| PDM-03-3CL-2A
| ВРУ, АВР
| 1хС16, 1хС10, 2хС6, 2хС4
|
| 42 120 |
|
|
| PDM-03-3CL-2AP
| ВРУ, АВР, УЗИП
|
| 64 220 |
|
|
| PDM-03-3CL-1S
| ВРУ, Р
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2
|
| 21 190 |
|
|
| PDM-03-3CL-1PS
| ВРУ, УЗИП, Р
|
| 31 590 |
|
|
| PDM-03-3CL-2AS
| ВРУ, АВР, Р
| 1хС16, 1хС10, 2хС6, 2хС4
|
| 44 070 |
|
|
| PDM-03-3CL-2APS
| ВРУ, АВР, УЗИП, Р
|
| 66 170 |
|
|
|
ИБП: SR1103TL, число фаз: 1 в 1
|
| PDM-03-1TL
| -
| C20
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2
| 1U
|
| 19 500 |
|
|
| PDM-03-3TL
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2, 3хС1, 1хС0,5
| 3U
|
| 25 220 |
|
|
| PDM-03-3TL-1
| ВРУ
| клеммы
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2
|
| 21 840 |
|
|
| PDM-03-3TL-1P
| ВРУ, УЗИП
|
| 32 240 |
|
|
| PDM-03-3TL-2A
| ВРУ, АВР
| 1хС16, 1хС10, 2хС6, 2хС4
|
| 44 720 |
|
|
| PDM-03-3TL-2AP
| ВРУ, АВР, УЗИП
|
| 66 820 |
|
|
| PDM-03-3TL-1T
| ВРУ, Р
| 1хС16, 1хС10, 2хС6, 2хС4, 2хС2
|
| 23 790 |
|
|
| PDM-03-3TL-1PT
| ВРУ, УЗИП, Р
|
| 34 190 |
|
|
| PDM-03-3TL-2AT
| ВРУ, АВР, Р
| 1хС16, 1хС10, 2хС6, 2хС4
|
| 46 670 |
|
|
| PDM-03-3TL-2APT
| ВРУ, АВР, УЗИП, Р
|
| 68 770 |
|
|
| PDM-03-2T-1T
| ВРУ, Р
| 2хС16
| 2U
|
| 11 110 |
|
|
| PDM-03-2T-1PT
| ВРУ, УЗИП, Р
|
| 23 460 |
|
|
|
ИБП: SR1106L, число фаз: 1 в 1
|
| PDM-06-3TL
| -
| клеммы
| 1хС25, 2хС16, 3хС10, 4хС6, 2хС2
| 3U
|
| 27 690 |
|
|
| PDM-06-4TL-1T
| ВРУ
| 4U
|
| 27 040 |
|
|
| PDM-06-4TL-1PT
| ВРУ, УЗИП
| 1хС25, 2хС16, 3хС10, 2хС6
|
| 38 090 |
|
|
| PDM-06-4TL-2AT
| ВРУ, АВР
| 1хС25, 2хС16, 3хС10
|
| 58 890 |
|
|
| PDM-06-4TL-2APT
| ВРУ, АВР, УЗИП
|
| 80 990 |
|
|
|
ИБП: SR1110L, SR3110L, число фаз: 1 в 1
|
| PDM-10-4TL
| -
| клеммы
| 1хС40, 1x32,1хС20, 3хС10, 6хС6
| 4U
|
| 33 670 |
|
|
|
ИБП: SR1110L, число фаз: 1 в 1
|
| PDM-10-4TL-1T
| ВРУ
| клеммы
| 1хС40, 1xC32, 1хС20, 3хС10, 2хС6
| 4U
|
| 29 120 |
|
|
| PDM-10-4TL-1PT
| ВРУ, УЗИП
|
| 40 170 |
|
|
| PDM-10-4TL-2AT
| ВРУ, АВР
| 1хС40, 2хС20, 3хС10
|
| 64 090 |
|
|
| PDM-10-4TL-2APT
| ВРУ, АВР, УЗИП
|
| 86 190 |
|
|
|
ИБП: SR1106L, SR1110L, число фаз: 1 в 1
|
| PDM-10-3T-1T
| ВРУ
| клеммы
| 1хС63, 1хС25, 1хС16
| 3U
|
| 12 020 |
|
|
| PDM-10-3T-1PT
| ВРУ, УЗИП
|
| 26 975 |
|
|
|
ИБП: ИБП SR3110L, число фаз: 3 в 1
|
PDM-10/31-4TL-1T
178х483х210
| ВРУ
| клеммы
| 1хС40, 2хС20, 3хС10
| 4U
|
| 33 280 |
|
|
PDM-10/31-4TL-1PT
178х483х210
| ВРУ, УЗИП
|
| 52 780 |
|
|
PDM-10/31-4TL-2T
178х483х250
| ВРУ
|
| 37 830 |
|
|
PDM-10/31-4TL-2PT
178х483х250
| ВРУ, УЗИП
|
| 57 330 |
|
|
| PDM-10/31-3T-1T
| ВРУ
| 3Р С63, 1хС25
| 3U
|
| 20 480 |
|
|
| PDM-10/31-3T-1PT
| ВРУ, УЗИП
|
| 39 980 |
|
|
| PDM-10/31-3T-2T
| ВРУ
| 3Р С63, 1хС63, 1хС25
|
| 27 780 |
|
|
| PDM-10/31-3T-2PT
| ВРУ, УЗИП
|
| 41 280 |
|
|
|
|
