Модули и шкафы внешнего байпаса

	Модули внешнего байпаса серии «EBM» (англ. External Bypass Module) предназначены для совместного использования с однофазными ИБП и шкафов внешнего байпаса серии «ЕBC» (англ. External Bypass Cabinet) для трехфазных ИБП. Оборудование предназначено для обеспечения ручного безразрывного переключения нагрузки с инвертора ИБП на входную сеть, которое позволяет осуществлять настройку, сервисное обслуживание или замену источника бесперебойного питания без прекращения подачи электроэнергии подключенным потребителям.

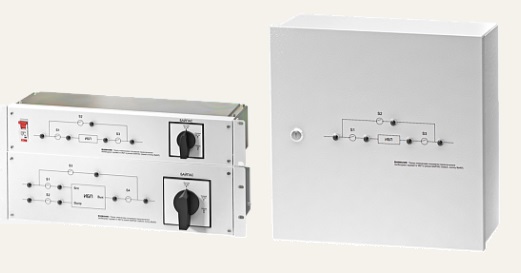

	Модули внешнего байпаса выпускаются в стоечном и настенном конструктивном исполнении, а шкафы – в настенном (как классический щит электропитания) и напольном. Модули внешнего байпаса имеют следующие функциональные и конструктивные особенности: три режима работы: ИБП, СЕРВИС и ОБХОД; структурная схема байпаса с основными элементами управления и светодиодной индикацией, расположенная на фронтальной стороне модуля; удобное переключение режимов работы поворотом ручки кулачкового переключателя; «cухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опция, заказывается дополнительно). Шкафы внешнего байпаса применяются в случаях как одиночной, так и параллельной работы трехфазных ИБП. Они могут быть оснащены дополнительным функционалом: вводно-распределительным устройством, УЗИП, счетчиками электроэнергии, АВР, отдельным входом для ДГУ. Технические характеристики   Тип аксессуара модули и шкафы внешнего байпаса Режимы работы ИБП, сервис, обход Переключение режимов работы трехпозиционный многосекционный переключатель Время переключения (в режим Обход), мс 0 Время переключения (в режим Обход), мс 0 Коммутация нейтрального проводника да Тип входной сети однофазная, трехпроводная (L, N, PE) - число фаз 1 в 1 трехфазная пятипроводная (L1, L2, L3, N, PE) - число фаз 3 в 1 Номинальное входное напряжение, В 220 - число фаз 1 в 1 380/220 - число фаз 3 в 1 Номинальная входная частота, Гц 50 Светодиодная индикация наличие напряжения, 5 шт. Модели   Модуль байпаса ИБП Форм- фактор Размеры ВхШхГ, мм Масса, кг Цена руб. НДС в т.ч.                   Число фаз 1 в 1 EBM-01-RC SR1101SL, SR1101L в стойку 89x483x150 3 14 870 EBM-03-RC SR1102L, SR1103L 17 540 EBM-03-RT SR1103TL 19 120 EBM-10-RT SR1106L, SR1110L 133х483х170 4 23 840 EBM-01-WCL-1 ST1101SL, ST1101L настенный 370х370х140 6 26 980 EBM-01-WCL-1S ST1101SL, ST1101L 28 800 EBM-01-WCL-1P ST1101SL, ST1101L 38 420 EBM-01-WCL-1PS ST1101SL, ST1101L 34 930 EBM-02-WCL-1 ST1102SL, ST1102L 28 190 EBM-02-WCL-1S ST1102SL, ST1102L 30 000 EBM-02-WCL-1P ST1102SL, ST1102L 37 820 EBM-02-WCL-1PS ST1102SL, ST1102L 39 630 EBM-03-WCL-1 ST1103SL, ST1103L 28 800 EBM-03-WCL-1S ST1103SL, ST1103L 30 610 EBM-03-WCL-1P ST1103SL, ST1103L 38 420 EBM-03-WCL-1PS ST1103SL, ST1103L 40 240 EBM-03-WTL-1 ST1103TL 29 400 EBM-03-WTL-1T ST1103TL 31 220 EBM-03-WTL-1P ST1103TL 39 030 EBM-03-WTL-1PT ST1103TL 40 840 EBM-10-WTL-1T ST1106SL, ST1106L, ST1110SL, ST1110L 470x470x170 8 48 160 EBM-10-WTL-1PT ST1106SL, ST1106L, ST1110SL, ST1110L 57 780                   Число фаз 3 в 1 EBM-10/31-WTL-1T ST3110SL, ST3110L настенный 470x470x170 9 58 510 EBM-10/31-WTL-1PT ST3110SL, ST3110L 86 270 EBM-10/31-WTL-2T ST3110SL, ST3110L 58 510 EBM-10/31-WTL-2PT ST3110SL, ST3110L 85 270 EBM-10/31-RT SR3110L в стойку 133x483x170 4 28 380                   Число фаз 3 в 3 Шкаф внешнего байпаса серии EBC Шкафы внешнего байпаса серии EBC разработаны для трехфазных ИБП серий ST и SM мощностью от 10 до 300 кВА и предназначены для обеспечения возможности вывода одного или нескольких ИБП из эксплуатации для проведения технического обслуживания и регламентных работ. Шкафы внешнего байпаса применяются в случаях как одиночной, так и параллельной работы ИБП. Они позволяют обеспечить максимальную гибкость в последующей эксплуатации системы, а также проверку функционирования как отдельных модулей ИБП, так и всей параллельной системы, не прерывая подачу электропитания в нагрузку. Шкафы внешнего байпаса EBC выпускаются в следующих модификациях: для ИБП мощностью 10-40 кВА конструктивно изготавливаются только в настенном исполнении «W»; для ИБП мощностью 60-200 кВА конструктивно изготавливаются в напольном исполнении с креплением к стене «W» или напольном исполнении «T». Исполнение «W» имеет компактные габариты (глубина от 150 до 400 мм), что позволяет использовать его как классический щит электропитания на объекте инсталляции. Исполнение «T» имеет одинаковые габариты с ИБП, которые функционируют со шкафом внешнего байпаса в составе единой системы электроснабжения. Все модификации снабжены лампами индикации состояния питания ИБП «Вход», «Выход», «Обход». Шкафы внешнего байпаса EBC могут быть оснащены дополнительным функционалом: вводно-распределительным устройством; защитой от импульсных перенапряжений (УЗИП); счетчиками электроэнергии; устройством автоматического ввода резерва (АВР); отдельным входом для дизель-генераторной установки.
