STS1500 байпас Штиль
Автоматический электронный байпас "Штиль" STS1500 серии STS на ток 10 А
|
Автоматический электронный байпас "Штиль" STS1500 предназначен для совместной работы с инверторами "Штиль" для систем связи с расширением C-P-... Байпас STS1500 обеспечивает автоматическое несинхронное и несинфазное переключение нагрузки с выхода инвертора (инверторной системы) на основную сеть переменного тока при перегрузке или выходе из строя инвертора (инверторной системы) и обратно при возврате в нормальный режим. Время переключения <=10 мс.
|
|
|
STS1500
|
Автоматический электронный байпас Штиль серии STS
на ток 10 А
|
|
|
Режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).
Конструктивно байпас выполнен в виде 19" модуля для установки в 19” шкаф или стойку и имеет
высоту 1U.

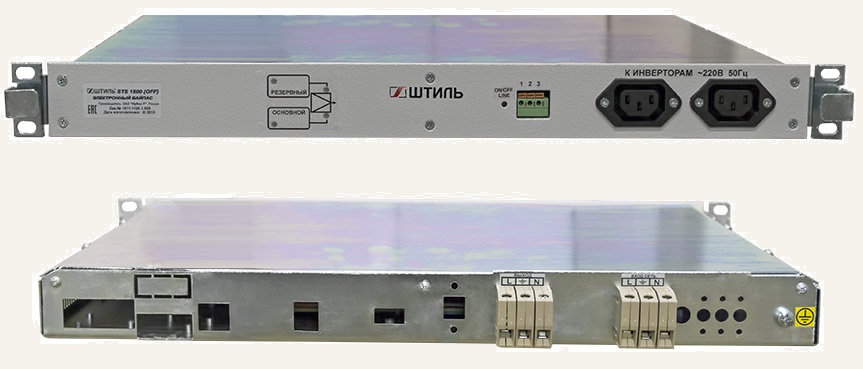

На передней панели байпаса расположены два трехполюсных разъема IEC320 для подключения выходов инверторов,
индикатор режима работы байпаса и клеммная колодка дистанционной сигнализации, на задней панели расположены
клеммные колодки для подключения нагрузки и сети переменного тока, вывод заземления корпуса байпаса.
В комплект поставки автоматического электронного байпаса "Штиль" STS1500 входит:
- Байпас "Штиль" STS1500;
- Руководство пользователя;
- Кабель подключения двух разъемов IEC320 к инвертору .
Технические характеристики
| Бренд |
Штиль |
| Модель |
STS1500 |
| Максимальная мощность нагрузки, кВА |
2 |
| Число фаз |
1 |
| Номинальное входное напряжение, В |
220 |
| Рабочий диапазон входного напряжения, В |
170-250 |
| Максимальный входной ток, А |
10 |
| Высота, U |
1U |
| Размер без упаковки (ШхВхГ), мм |
483 x 44 x 380 |
| Размер в упаковке (ШхВхГ), мм |
565 х 65 х 530 |
| Масса, кг |
3,5 |
| Масса в упаковке, кг |
4,4 |
| Гарантийный срок, мес |
24 |
